Проектирование аппарата для очистки сточных вод от фенола и нефтепродуктов

Принимаем по нормальному ряду

Границей применимости формулы является условие:

Условие выполняется:

border=0 width=111 height=38 id="Рисунок 230" src="images/referats/8283/image181.png">

Допускаемое избыточное давление в обечайке можно определить из формулы:

Расчет толщины днища:

Для аппаратов диаметром 273 – 3000 мм, работающих под давлением, рекомендуется применять конические днища с углами при вершине 60° (ГОСТ 12619-78). Днища могут быть изготовлены с толщиной стенки от 4 до 30 мм.

Толщину стенки конического днища определяем вначале по напряжениям изгиба в тороидальном переходе по формуле:

,

где Р - давление на стенки днища, МПа. Для стандартных конических днищ с α=60º Y=1.4

Коэффициент прочности кольцевого шва принимается равным 0.8 для стыкового кольцевого шва, свариваемого с одной стороны.

м

Принимаем мм.

Толщина стенки конической части днища определяется по формуле:

м,

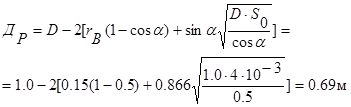

где ДР - расчетный диаметр конического днища,

; .

Для окончательного исполнения принимаем S=6 мм.

Расчет толщины крышки:

Выбираем стандартную эллиптическую крышку.

Толщина крышки равна (м):

Принимаем по нормальному ряду

Требуемое условие выполняется:

Конструкция опоры была выбрана цилиндрической, т.к. этот тип конструкции опоры является стандартной для колонных аппаратов.

Определяем максимальный вес аппарата в условиях гидравлического испытания (аппарат заполнен водой):

где GАП – вес аппарата,

где тОБ –масса обечайки, кг,

тКР - масса крышки ( при S2=4 мм и D=1000 мм тКР=46,2 кг);

тДН – масса эллиптического днища( при S3=4 мм и D=1000 мм тДН=46,47кг);

тДОП – масса дополнительных деталей (по рекомендации принимаем как 5% от массы обечайки, тДОП=49,3 кг);

GВ – вес воды в аппарате.

Максимальный вес аппарата:

Выбираем стандартную опору высотой 2м и диаметром 1,0 м. Опора крепится к бетонному основанию болтами M24 в количестве 36 штук Толщина стенки опоры 6 мм.

5. Расчет и подбор вспомогательного оборудования

Расчет насоса

Подбираем насос для перекачивания воды при температуре 20°C из открытой емкости в аппарат, работающий под атмосферным давлением.

Расход воды 0.081 м3/с. Геометрическая высота подъема воды 12,5 м. Длина трубопровода на линии всасывания 10 м, на линии нагнетания 15 м. На линии нагнетания имеются 4 отвода под углом 90 градусов с радиусом поворота, равным 6 диаметрам трубы, и 2 нормальных вентиля. На всасывающем участке трубопровода установлено 2 прямоточных вентиля, имеется 4 отвода под углом 90 градусов с радиусом поворота, равным 6 диаметрам трубы.

а) Выбор трубопровода.

Для всасывающего и нагнетательного трубопровода примем одинаковую скорость течения воды, равную 2 м/с.

Тогда диаметр входного трубопровода (условный проход фланцев) в аэратор для воды равен:

(м)

Принимаем м.

Примем, что трубопровод стальной, коррозия незначительна.

б). Определение потерь на трение и местные сопротивления.

Находим критерий Рейнольдса:

Т.е. режим турбулентный. Абсолютную шероховатость трубопровода принимаем: (м)

Далее получим:
