Устройство, работа и основные неисправности бесконтактной системы зажигания

Этот угол должен быть таким, чтобы в данных условиях работы двигателя обеспечивалась максимальная мощность при наименьшем потреблении топлива. Начальный угол опережения зажигания нужно устанавливать с максимальной точностью. В противном случае отклонения при больших частотах вращения коленчатого вала резко возрастают, снижается мощность, ухудшается тепловой режим, увеличивается расход топлива и

содержание СО, возникают детонационные стуки, которые не всегда слышно.

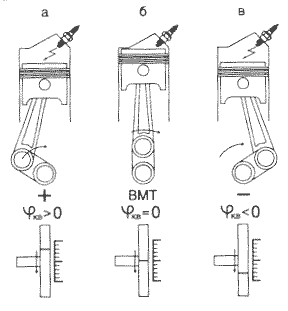

Рис. 14. Момент зажигания. а - до ВМТ б - в ВМТ в - за ВМТ;

ВМТ - верхняя мёртвая точка "+" - опережение зажигания "-" - запаздывание зажигания.

Установка момента зажигания - это возможность воспламенения смеси при определённом положении поршня относительно ВМТ. Момент зажигания топливовоздушной смеси в камере сгорания - момент образования искры между электродами свечи.

Так как ориентироваться проще по коленчатому валу (шкиву), то зажигание до ВМТ (опережение), в ВМТ и за ВМТ (запаздывание) принято оценивать в угловых градусах по коленчатому валу со знаком "+" или "-". Для двигателей 1,7 л и 1,8 л УОЗ должен быть 1±1 градус, при частоте вращения коленвала 750-800 об/мин. Наиболее точно установить УОЗ можно при помощи стробоскопа. Для лучшей видимости метку шкива коленчатого вала можно обозначить белой краской с помощью иголки или зубочистки. Направьте мигающий поток света на метку 4 (рис. 13) шкива коленвала, которая при правильно установленном моменте зажигания на холостом ходу двигателя должна находиться на передней крышке двигателя ближе к метке 3. Если метки не совпадают, ослабьте гайку крепления датчика-распределителя и поверните его на необходимый угол. Для увеличения УОЗ (в сторону "+") корпус датчика-распределителя нужно повернуть против часовой стрелки, а для уменьшения (в сторону "-") - по часовой стрелке. Снова проверьте УОЗ. Затяните гайку крепления датчика-распределителя.

Для бензина с октановым числом 95, УОЗ устанавливают больше, чем для АИ-92 (т. е. раньше).

Бесконтактная и контактная системы зажигания

Основные достоинства бесконтактных систем относительно контактных систем очевидны.

Во-первых, контакты прерывателя не обгорают (как при КСЗ) и не загрязняются (как при КТСЗ). Нет необходимости длительное время устанавливать момент зажигания, не контролируется и не регулируется угол замкнутого (разомкнутого) состояния контактов, так как контактов просто нет. В результате двигатель не теряет мощности.

Во-вторых, так как нет размыкания контактов кулачком и нет биения и вибрации ротора распределителя - не нарушается равномерность распределения искры по цилиндрам.

В-третьих, повышенная энергия разряда в свече при БТСЗ надежно обеспечивает воспламенение топливовоздушной смеси в цилиндрах двигателя. Это особенно важно при разгоне, когда условия для воспламенения смеси неблагоприятны из-за ее временного обеднения, не компенсируемого ускорительным насосом. Примерно на 20% снижается содержание СО в отработавших газах и на 5% расход топлива.

В-четвертых, обеспечивается уверенный пуск холодного двигателя при низких температурах при падении напряжения до 6 В.

Переделка контактной СЗ на бесконтактную проста. Необходимо купить:

- датчик-распределитель зажигания 21213-3706010;

- катушку зажигания (для 2108);

- коммутатор (для 2108);

- свечи с зазором 0,7-0,8 мм;

- блок управления ЭПХХ (маркировка "5013");

- жгут проводов трамблер-коммутатор 21213-3724026.

Установите все части на место. Проложите жгут рядом со жгутом основной, штатной электропроводки. Подключите новый жгут проводов:

- провод голубой с черным - к клемме “Б” катушки зажигания;

- красный с коричневым - к клемме “К” катушки зажигания;

- черный провод - к “массе” под гайку крепления коммутатора;

- провод серый с красным – к ЭМ-клапану карбюратора;

- разъединить двухконтактный разъём (находится между АКБ и катушкой) и подключить ответную часть разъёма от нового жгута.

После монтажа запустить двигатель и установить УОЗ 1±1 градус.

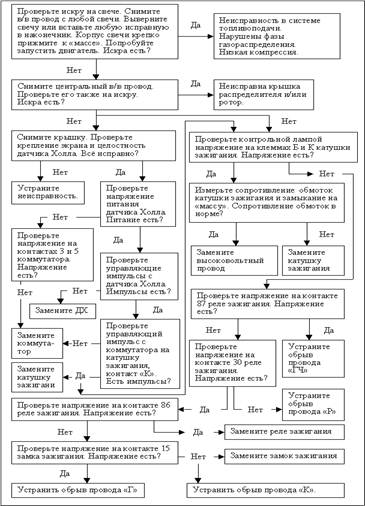

Диагностика и устранение неисправностей

Рассмотрим две неисправности, двигатель не запускается и остановка двигателя на ходу. Сразу же условимся, что:

· неисправности не связаны с системой топливоподачи, а только с системой зажигания;

· компрессия в норме;

· фазы газораспределения не нарушены;

· аккумулятор полностью заряжен;

· высоковольтные провода правильно вставлены в крышку распределителя, катушку зажигания, свечи.
