Устройство, работа и основные неисправности бесконтактной системы зажигания

Оплавленные электроды, поврежденный тепловой конус изолятора - слишком раннее зажигание.

Поменяв свечи местами, можно узнать нечто большее. Если свеча продолжает "зарастать" нагаром и в другом цилиндре - значит, она неисправна. А если нормальная свеча из соседнего цилиндра в данном цилиндре покрылась нагаром, как и предыдущая, значит неисправность в кривошипно-шатунном механизме ц

илиндра.

Установка свечей в рациональное положение позволяет улучшить процесс сгорания, практически ничего не делая Для этого перед установкой новых свечей нужно сделать отметку маркером в верхней части свечи напротив бокового электрода и на свечном ключе. Совместите метки и заверните свечу так, как показано на рис. 12. Выбор положения свечи при затяжке определяется допустимым моментом - 30,6-39 Н.м.

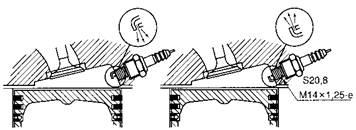

Рис. 12. Нерациональное (слева) и рациональное положение свечи зажигания (справа).

Рациональное положение более благоприятно сказывается на устойчивой работе двигателя на холостом ходу, мощности, экономичности. При нерациональном положении нагар покрывает все стенки камеры сгорания, при рациональном - нагар образуется только на краю днища поршня.

У некоторых владельцев вызывают интерес свечи с тремя электродами. Бытует мнение, что на свече с тремя электродами образуется сразу фейерверк искр. К сожалению, это не так - всего одна. Высокое напряжение пробьёт только тот воздушный зазор, между центральным и боковым электродом, у которого наименьшее расстояние между электродами и, соответственно, сопротивление. Тем временем другие электроды фактически препятствуют нормальному распространению пламени и ухудшают охлаждение теплового конуса. У новых или очищенных свечей проверьте круглым щупом зазор между электродами свечи, он должен быть 0,7-0,8 мм. Если зазор не соответствует норме, отрегулируйте его, подогнув центральный электрод. Вверните свечи рукой на несколько оборотов. Для затяжки свечей используйте свечной ключ. Его размер ~20,6 мм (20,638 мм = 13/16 дюйма).

Восстановление резьбы в ГБЦ. Случается, из-за перекоса свеча идет не по резьбе, и три-четыре нитки в гнезде оказываются поврежденными. Потом ввернуть правильно свечу не удается. Для того чтобы поправить резьбу, возьмите свечной метчик М14х1,25, густо намажьте его литолом и “прогоните” резьбу. Метчик вворачивайте очень аккуратно, рукой на первые нитки резьбы. Для восстановления полностью разрушенной резьбы продаются специальные ремонтные вставки, похожие на обычную пружину. Вверните вставку на необходимую длину, лишнюю часть откусите кусачками. Теперь, в обоих случаях, можно завернуть свечу. Эти методы позволят избежать дорогостоящего ремонта со снятием головки цилиндров, сберегут время и деньги.

Коммутатор

Служит для прерывания тока в первичной цепи катушки зажигания по управляющим импульсам от датчика Холла. В схеме коммутатора имеется устройство для автоматического регулирования периода накопления тока в катушке зажигания в зависимости от частоты вращения коленчатого вала. Величина импульсов тока составляет 8-9 А. Кроме того, предусмотрено автоматическое отключение тока через катушку зажигания при неработающем двигателе, но включенном зажигании. Через 2-5 сек, после остановки двигателя, выходной транзистор запирается, не создавая при этом искры на свечах зажигания.

Коммутатор - сложное электронное устройство, содержащее в себе микросхему, мощный выходной транзистор, стабилитроны, конденсаторы, резисторы. При выходе из строя он не ремонтируется, заменяется новым.

Снятие и установка распределителя зажигания. Замена датчика Холла

Если вы хотите снять датчик-распределитель зажигания для замены датчика Холла, то рекомендую сначала снять крышку с распределителя и посмотреть, какой датчик установлен в распределителе, отечественный или импортный. И только потом ехать в магазин за датчиком. Дело в том, что наши и импортные датчики не совместимы по креплениям, поэтому они не взаимозаменяемые. Если у вас стоит импортный датчик Холла, а в магазине вы не можете его купить, тогда купите отечественный датчик Холла вместе с опорной пластиной.

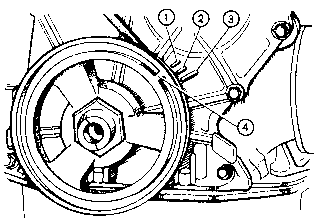

Рис. 13. Расположение меток для установки зажигания: 1 - метка опережения зажигания на 10 2 - метка опережения зажигания на 5о 3 - метка опережения зажигания на 0о 4 - метка ВМТ поршней первого и четвертого цилиндров на шкиве коленчатого вала.

· Очистите от грязи и промойте бензином, соляркой и т. д. поверхность посадочного места корпуса распределителя зажигания.

· Поверните коленчатый вал так, чтобы метка 4 на шкиве коленвала совпала с меткой 3 на передней крышке двигателя.

· Снимите крышку распределителя и обратите внимание на положение бокового электрода ротора. Он должен быть направлен в сторону клеммы 4-ой свечи крышки распределителя.

· Вниманию владельцев автомобилей ВАЗ-2120 "Надежда". На этих машинах шкив коленвала имеет две одинаковые метки, расположенные через 180 градусов. Чтобы не ошибиться и правильно установить метку, ориентируйтесь на положение бокового электрода ротора.

· Нанесите маркером метки на корпусе распределителя и блоке цилиндров относительно друг друга.

· Отсоедините от распределителя клеммную колодку датчика Холла.

· Отверните гайку крепления распределителя и снимите прижимную скобу. Осторожно выньте распределитель. Не потеряйте уплотнительное металлическое кольцо и две прокладки, по форме и размерам одинаковые с металлическим кольцом.

· Выньте шплинт из маслоотражательной муфты. Снимите её.

· Выньте валик вместе с ротором.

· Снимите стопор с тяги вакуумного регулятора и опорной пластины датчика Холла (маленькая пружинная вилочка).

· Отверните два болтика крепления вакуумного регулятора и снимите его.

· Отверните два болтика крепления колодки, два болтика крепления датчика Холла и снимите его.

Сборку проводите в обратной последовательности.

· Положите на блок прокладки или наденьте их со стороны валика на нижнюю часть корпуса распределителя в последовательности паронитовая - металлическая - паронитовая.

· Перед установкой распределителя сориентируйте боковой контакт ротора в сторону четвертого контакта крышки, т. е. 4-ой свечи.

· Установите распределитель согласно нанесённым ранее меткам маркера.

· Поставьте прижимную скобу распределителя и слегка затяните гайку.

· Наденьте клеммную колодку датчика Холла и крышку. распределителя зафиксировав её пружинными защелками.

· Запустите двигатель и отрегулируйте УОЗ.

· Затяните гайку крепления датчика-распределителя.

Если двигатель неохотно или вообще не запускается, поверните датчик-распределитель "против часовой - по часовой" стрелке и попробуйте ещё раз.

Что такое УОЗ и на что он влияет. Установка УОЗ

Зажигание топливной смеси должно происходить в течение такта сжатия, перед верхней мёртвой точкой. Угол между положением коленчатого вала в момент появления искры и положением его в ВМТ на такте сжатия называется углом опережения зажигания (УОЗ).
