Тяговые и динамические характеристики автомбиля ВАЗ 21074-20

Таблица 3.8 - Расчет пути торможения автомобиля.

5. Графики

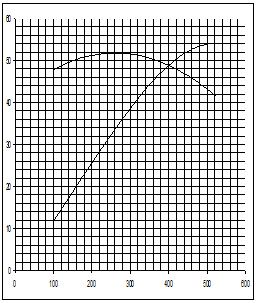

5.1 Внешняя скоростная характеристика двигателя

Рисунок 1 - Внешняя скоростная характеристика двигателя.

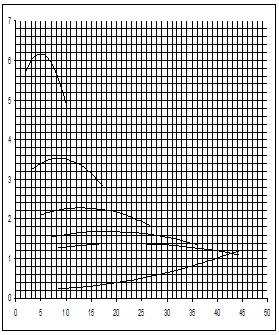

5.2 Тяговая характеристика автомобиля

Рисунок 2 - Тяговая характеристика автомобиля.

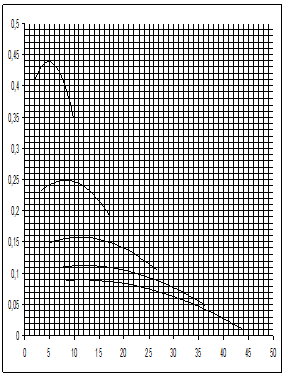

5.3 Динамическая характеристика автомобиля

Рисунок 3 - Динамическая характеристика автомобиля.

5.4 График ускорения автомобиля

Рисунок 4 - График ускорения автомобиля.

5.5 График обратной ускорению величины

Рисунок 5 - График обратной ускорению величины .

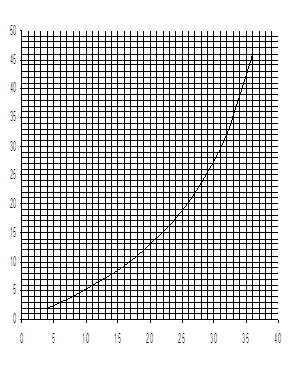

5.6 График времени разгона автомобиля

Рисунок 6 - График времени разгона автомобиля.

5.7 График пути разгона автомобиля

Рисунок 7 - График пути разгона автомобиля.

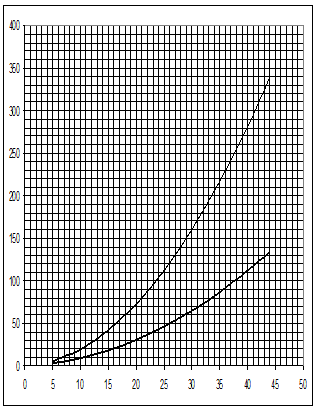

5.8 График пути торможения автомобиля

Рисунок 8 - 5.8 График пути торможения автомобиля.

6. Выводы по работе сравнение исследуемого автомобиля с аналоговыми моделями

На основе результатов проведенных расчетов и построенных графических зависимостей можем сделать следующие выводы об исследуемом автомобиле ВАЗ – 21074-20.

Максимальные скорости, которые автомобиль может развивать в заданных дорожных условиях на всех передачах:

= 10 (м/с);

= 17,2 (м/с);

= 26,7 (м/с);

= 36,2 (м/с);

= 43 (м/с).

Тяговая характеристика автомобиля (5.2) показывает, что максимальная скорость автомобиля = 43 (м/с), ограничена следующими показателями:

- сила сопротивления воздуха ,

- сила сопротивления качению Pk.

На низших передачах суммарное действие этих сил ничтожно мало, и поэтому не оказывает практически никакого влияния на движение автомобиля, однако имеет существенное значение на высшей передачи, когда сила сопротивления воздуха достигает максимальных значений, а тяговая сила уменьшается. Таким образом, минимальное критическое значение +Pk , которое превышает тяговую силу и ограничивает скорость движения автомобиля, составляет 1,14 (кН).

Максимальное ускорение, развиваемое автомобилем на I передаче:

= 1,96 ()

Максимальное ускорение, развиваемое автомобилем на V передаче:

= 0,67 ()

Рассчитанное время разгона автомобиля до скорости 100 (км/ч) составляет 23 (с), что на 5 секунд больше времени разгона, заявленном производителем.

Путь разгона до 100 (км/ч) = 440 (м).

Путь торможения со 100 км/ч на мокрой дороге составляет приблизительно 139 метров, а на хорошем сухом покрытии путь торможения более чем в два раза меньше и равен 56 метров.

Таблица 1.6 – Сравнение автомобиля ВАЗ – 21074 с другими моделями.

Вывод: Автомобиль ВАЗ – 2107 начал выпускаться на Волжском автомобильном заводе в 1982 году. На тот период времени автомобиль имел неплохие технические характеристики и мог конкурировать с другими автомобилями в своем классе. Но как видно из приведенной выше таблицы, он не в состоянии конкурировать с современными моделями, т.к. проигрывает им по всем техническим параметрам.

7. Литература

1. Коростелев С.А., Беседин Л. Н. ТЯГОВО-ДИНАМИЧЕСКИИ РАСЧЕТ АВТОМОБИЛЯ С ПРИМЕНЕНИЕМ ЭВМ: Методические указания / АлтГТУ им. И.И.Ползунова. – Барнаул: Изд-во АлтГТУ. 2003 - 27с.
