Разработка графика движения электровоза 2ТЭ10В

Содержание

Введение

1. Характеристика профиля пути и локомотива

2. Определение веса состава

3. Выполнение проверки веса состава:

- по условиям трогания состава с места;

- по длине приемоотправочных путей

4. Расчёт данных и построение на миллиметровой бумаге диаграммы удельных ускоряющих сил

5. Определение допустимой скорости движения поезда на максимальн

ом спуске по условиям торможения

6. Построить на миллиметровой бумаге кривые скорости и времени хода поезда и проанализировать их.

Список литературы

Введение

Железнодорожные перевозки

Специфика участия железнодорожного транспорта в перевозках внешнеторговых грузов России заключается в том, что по территории страны он доставляет подавляющую часть товаров в/из российских портов для дальнейшей их отправки морским и речным транспортом. Кроме того, железнодорожный транспорт осуществляет перевозки грузов иностранной клиентуры по территории России, эксплуатируя транспортные услуги.

Оценивая роль железнодорожного транспорта во внешнеэкономических связях в целом, не следует ограничиваться данными непосредственно по железнодорожным перевозкам, надо принимать во внимание и объемы грузов, перевозимых в смешанном железнодорожном-водном сообщении, а также транзитные перевозки.

Железнодорожный транспорт за более чем полутора вековой период своего существования доказал надежность, бесперебойность, безопасность, устойчивость к климатическим колебаниям и имеет хорошие экологические показатели. Все это делает наиболее приемлемым использование железных дорог в качестве транспортного обеспечения мировой системы хозяйствования.

Договор оформляется накладной, которая является основным перевозочным документом. Она сопровождает груз на всем пути его следования и на станции назначения выдается грузополучателю вместе с грузом (отсюда ее название — грузосопроводительный документ). Накладная составляется грузоотправителем, который отвечает за все последствия неправильности, неточности или неполноты указанных в ней сведений. Дорога имеет право, но не обязана проверять достоверность этих сведений (ст. 39 УЖД).

Договор считается заключенным с момента, когда груз сдан к перевозке вместе с накладной. Перевозчик совершает на накладной соответствующую отметку, а в удостоверение приема груза к перевозке выдает отправителю грузовую квитанцию. К числу иных перевозочных документов также относятся дорожная ведомость, вагонный лист, передаточная ведомость при перевозках прямым смешанным сообщением. Все они являются документами первичного учета и имеют доказательственное значение.

Тарифы на грузовые перевозки устанавливаются на основе государственной бюджетной, ценовой и тарифной политики в соответствии с Законом о естественных монополиях в порядке, определяемом Правительством Российской Федерации (ст. 10 Закона о федеральном железнодорожном транспорте). Дополнительные работы и услуги, железных дорог могут оплачиваться по договорным ценам. Все причитающиеся железной дороге платежи за перевозку груза вносятся грузоотправителем на станции отправления. Нарушение этой обязанности влечет взыскание с него штрафа в размере, определенном УЖД, а отправление груза до внесения платежей может быть задержано.

Кроме того, дорога вообще освобождается от ответственности за неподачу транспортных средств до момента внесения отправителем платежей за предыдущую перевозку. За сверхнормативное хранение взыскивается пеня. Окончательные расчеты за перевозку груза осуществляются с получателем, если иное не установлено договором.

Железная дорога обязана доставить груз в пункт назначения в установленный срок, который зависит от расстояния, вида отправки, скорости перевозки и других условий. Различаются перевозки грузовой и более высокой скоростью (ст. 40 УЖД), а также перевозки пассажирскими поездами и грузобагажом. Срок доставки исчисляется с 24 ч. дня приема груза к перевозке, а если груз был принят к перевозке ранее намеченного дня погрузки, то с 24 ч. дня, в который груз должен быть погружен.

Груз считается доставленным в срок, если на станции назначения он выгружен средствами железной дороги или если вагон (контейнер) подан под выгрузку средствами грузополучателя до истечения установленного срока доставки. При задержке подачи вагона (контейнера) под выгрузку по причинам, зависящим от получателя, груз считается доставленным в срок, если он прибыл на станцию назначения до истечения установленного срока доставки (ст. 57 УЖД). При различных обстоятельствах действующие сроки могут удлиняться или укорачиваться.

Если в районе станции назначения груза не окажется получателя, дорога поступает с грузом по указанию отправителя. При неполучении от него указаний до истечения установленного срока хранения груза последний как невостребованный передастся для реализации в установленном порядке. Вырученные суммы, за вычетом причитающихся железной дороге, перечисляются получателю при оплате им стоимости груза и отправителю в остальных случаях.

1 Характеристика профиля пути и локомотива

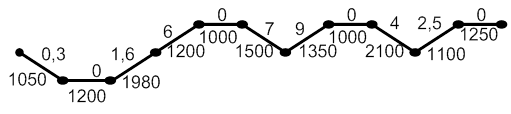

Рисунок 1 – Профиль и план подъездного пути.

Основные базовые характеристики локомотива:

Серия - 2ТЭ10В;

Длина – 34м;

Расчетная скорость – 23,4 км/ч;

Конструктивная скорость – 100 км/ч;

Расчётная масса локомотива – 276 т;

Расчётная сила тяги – 50600 кгс;

Сила тяги при строгания с места – 81300 кгс;

2 Определение веса состава

Для определения веса состава необходимо мысленно проанализировать спрямленный профиль и решить вопрос о выборе расчётного подъёма. Расчётным называется такой подъём, двигаясь по которому с расчётными значениями скорости и силы тяги, локомотив может перемещать состав соответствующего веса, который определяется по формуле:

Q=Fкр-P((ω0I+jp))/( ω0II+ jp) (1)

где Fкр – расчётная сила тяги локомотива, кгс;

Р – расчётная масса локомотива, т;

ω0I – основное удельное сопротивление движению локомотива, кгс/т;

ω0II – основное удельное сопротивление движению вагонов, кгс/т;

jp – руководящий уклон, %0.

Q=((50600-276(2.29+6))/(1+6)=6980,56т

Основное удельное сопротивление движению локомотива рассчитывается по формуле:

ω0I=1,9+0,01*υр+0,0003* υр2, (2)

где υр – расчетная скорость;

ω0I=1,9+0,01*23,4+0,003*23,42=2,29кгс/т

Определение удельного сопротивления движению состава определяется по формуле:

ω0II=0,7+((3+0,1* υр+0,0025* υр2)/g­o), (3)

где g­o – нагрузка от оси на рельсы.

ω0II=0,7+((3+0,1*23,4+0,0025* 23,42)/17,45)=1,00кгс/т

Средняя нагрузка на ось определяется по формуле:

g­o= g­б/n (4)

где n – осность вагонов

g­o=69,8/4=17,45т

Средний вес вагона определяется по формуле:

g­б= g­т+ g­г*γ (5)

g­т – вес тары вагона, т;

g­г – грузоподъёмность вагона, т;

γ – коэффициент использования грузоподъёмности.

g­б=21+61*0,8=69,8 т
