Расчёт электрических сетей железных дорог

1. Алгоритм решения задачи выбора проводов сложнозамкнутой сети:

- определение на графе сложнозамкнутой сети ветвей покрывающего дерева и хорд.

- ориентация ветвей дерева в направлении от базисного узла А.

- построение с учётом полученной выше ориентации ветвей первой матрицы инциденций.

- построение матрицы, обратной блоку деревьев первой матрицы и

нциденций.

- построение второй матрицы инциденций.

- определение из уравнения состояния, записанного для первого и второго законов Кирхгофа, перетоков активной и реактивной мощности ветвей сложнозамкнутой сети по информации об активных и реактивных узловых мощностях нагрузок, пологая удельные полные сопротивления всех ветвей одинаковыми.

- определение полных мощностей перетоков в ветвях сложнозамкнутой сети и токов в ветвях.

- определение сечений проводов по экономической плотности тока.

- проверка проводов по допустимому току нагрева.

- определение потери напряжения на участках сложнозамкнутой сети от источника питания до точек потокоразделов активной и реактивной мощностей и сравнение максимальной потери напряжения с допустимой потерей. составляющей 8% от номинального напряжения сети.

- определить токи ветвей сложнозамкнутой сети в аварийном режиме. возникающей при обрыве смежного источника питания провода, по которому в нормальном режиме протекал максимальный ток.

- сравнить в аварийном режиме допустимую потерю напряжения, равную12% от номинального напряжения, с максимальной потерей напряжения на участке от базисного узла до точек поторазделов активной и реактивной мощностей.

- ввести в программу расчёта стационарных, допустимых, оптимальных режимов СДО-6 информацию о топологии сложнозамкнутой сети, найденные сопротивления ветвей, значения активных и реактивных нагрузок в узлах.

- рассчитать следующие параметры установившего режима: модули и фазы узловых напржений, мощность источника питания, перетоки мощности начал и концов ветвей, токи ветвей.

- убедиться, что мощность источника питания равна сумме мощностей нагрузок плюс потери мощности в ветвях сложнозамкнутой сети, оценить потери напряжения в ветвях.

2. Исходные данные

Вариант №5, схема №7

U=20 kB

Sa=0,7+j0,3 мB*A

Sb=0,5+j0,2 мB*A

Sc=0,5+j0,3 мB*A

Sd=0,3+j0,1 мB*A

Se=0,7+j0,3 мB*A

Sf=0,6+j0,2 мB*A

Sq=0,5+j0,2 мB*A

L1=1 км

L2=2 км

L3=3 км

L4=1,8 км

L5=1,9 км

L6= 2 км

L7=3 км

L8=1,5 км

L9=1,6 км

L10=1,7 км

L11=1 км

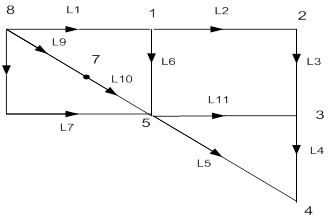

1. Схема сети:

1) Список ветвей:

8-1 дерево 1

8-7 1

8-6 1

1-5 1

1-2 1

7-5 хорда

6-5 хорда

2-3 1

5-3 хорда

5-4 1

3-4 хорда

2) Ориентация ветвей дерева от базисного узла.

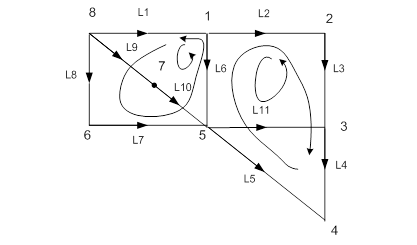

3) Ориентация хорды, задаём направления.

4) Построение первой матрицы инциденции:

М=

5) Найдём обратную матрицу:
