Расчёт электрических сетей железных дорог

Р3=Р2-3+Р7-3 –Р3-4=0,705-0,103+0,198=0,8

Q3=Q2-3+Q7-3-Q3-4=0,466-0,008+0,141=0,599

S3=0,8+j0,599

Р4=Р3-4-Р5-4= -0,198+1,098= 0,9

Q4=Q3-4-Q5-4= -0,141+0,841= 0,7

S4= 0,9+j0,7

Р5=Р8-5-Р5-1 – Р5-6 +Р5-4=2,65+0,745-1,597-1,098=0,7

Q5=Q8-5-Q5-1-Q5-6 +Q5-4=1,773+0,361-0,992-0,841=0,301

S5=0,7+j0,301

Р6=Р5-6-Р6-7=1,597-0,597=1

Q6=Q5-6-Q6-7=0,992-0,692=0,3

S6

=1+j0,3

Р7=Р6-7-Р7-3=0,597+0,103=0,7

Q7=Q6-7-Q7-3=0,692+0,008=0,7

S7=0,7+j0,7

10) Определение потери напряжения на участках сложнозамкнутой сети от источника питания до точек потокоразделов активной и реактивной мощности.

Распределение потоков активной и реактивной мощности, где видно, что точка потокораздела – точка 4.

Вывод: марка АС-35 подходит для надёжного питания сложнозамкнутои сети как по допустимым токам, так и по допустимой потере напряжения.

2. Рассчитаем аварийный режим (обрыв провода у источника питания)

1) Список ветвей:

8-7 1

8-6 1

5-1 1

1-2 1

7-5 хорда

6-5 хорда

2-3 1

5-3 хорда

5-4 1

3-4 хорда

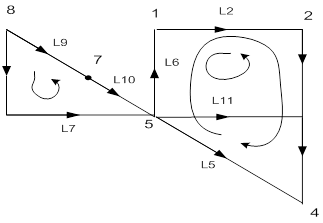

2)Ориентация ветвей от базисного узла.

3)Ориентация хорды, задаём направления.

4) Построение первой матрицы инциденции:
