Расчёт электрических сетей железных дорог

iba (78.193460,87.181920)icb (-37.273130,-97.059870)ica

(-40.920330,9.877950)

ia= (17.698040,-4.272213)ib= (-33.818670,-37.706180)ic=

(16.120630,41.978390)

i1= (31.851980,-16.552340)mi1= 35.896080

i2 (-14.153930,12.280130)mi2= 18.738610

kns= (-5.076299E-01,1.217401E-01)mkns= 5.220237E-01

Часть 3

Определение

собственных и взаимных сопротивлений и падения напряжения в линии ДПР

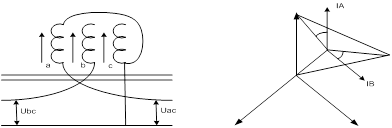

Подключение линии ДПР к тяг. подстанции 1-го типа.

- длина линии ДПР

Исходные данные:

Вариант №14

1. Направление линии ДПР совпадает с правым тяговым током

2. Длина линии ДПР: 26 км

3. Тип тяговой подстанции, от которой получает питание линия ДПР: 2

4. Число путей: 2

5. Тип проводов линии ДПР: АС-50

6. Тип рельсов: Р-65

7. Модуль тягового тока: 163 А

8. Фаза тягового тока: 28 град

9. Модуль тока ДПР: 43 А

10. Фаза тока ДПР: 27 град

11. Глубина возврата тока в земле: 1300 м

Результаты расчёта

тип участка 2

активное сопротивление провода линии дпр Rpr= 6.500000E-01

глубина возврата тока в земле Dek= 1300.000000

радиус провода rp 4.800000E-03

расстояние провода линии дпр от экв.рельса 11.223750

внутреннее индуктивное сопротивление рельса 1.500000E-01

активное сопротивление рельса 2.000000E-01

активное сопротивление рельса 6.746110E-01

расстояние между проводами линии дпр 18.300000

расстояние между контактным проводом и пров дпр 7.100000

расстояние между тяговым проводом и рельсом 6.400000

сопротивление провод линии дпр-земля zfz= (7.000000E-01,8.037418E-01)

сопротивление провод линии дпр-рельс zfr= (5.000000E-02,2.992518E-01)

сопротивление контактный провод рельс ztr= (5.000000E-02,3.346257E-01)

сопротивление рельс-земля zrz= (1.500000E-01,5.513090E-01)

сопротивление вз инд между фазами лин дпр zdd=

(5.000000E-02,2.684664E-01)

сопротивление вз инд между фазой дпр и конт пр ztd

(5.000000E-02,3.280893E-01)

полное сопротивление фазы линии дпр zf (6.894613E-01,6.429745E-01)

полное сопротивление вз инд 2 фаз линии дпр zff

(3.946128E-02,1.076991E-01)

полное сопротивление вз инд фаза дпр-конт пр ztf=

(4.133837E-02,1.486318E-01)

a2= (-5.000000E-01,-8.660254E-01)

a= (-5.000000E-01,8.660254E-01)

длина линии дпр 26.000000

тяговый токti2= (81.500000,140.995000)

ток дпр dpri= (37.195000,-21.500000)

duab= (448.633400,747.024500)

ducb= (-1076.715000,1319.087000)

du1= (770.244600,1124.663000)du2= (-321.611200,-377.638700)

-321.611200 -377.638700du2m= 496.029000

aknc= 1.984116

Часть 4

Расчет заданной электрической сети 110/10/0.38 кВ

Задание: необходимо определение цены электроэнергии в нагрузочных узлах, переданной из генераторных узлов

Последовательность выполнения расчетов состоит в следующем:

1.Для заданной преподавателем схемы и параметров электрической сети с помощью программы СДО-6 производятся расчеты потокораспределений активной и реактивной мощности. Такие расчеты выполняются для исходного режима, режима, оптимального по потерям активной мощности или режима оптимального по затратам на производство электрической энергии.

2.Для каждого из режимов с использованием реализованного в СДО-6 метода адресности требуется построить двудольный граф, узлы одного цвета которого соответствуют нагрузочным узлам, а другого цвета – генераторным узлам. Объединить связями нагрузочные узлы с теми генераторными узлами, из которых нагрузочные узлы получают электроэнергию. Над каждой связью подписать значения электроэнергии, переданной из генераторного узла в нагрузочный узел и электроэнергии, полученной нагрузочным узлом из генераторного. Подписать возле каждого нагрузочного узла значения разности между переданной в нагрузочный узел электроэнергии и полученной им электроэнергией, равное потере электроэнергии при ее передаче из генераторных узлов в нагрузочные узлы.

3.Используя заданные преподавателем цены производства электроэнергии в генераторных узлах рассчитать и свести в таблицу цены на электроэнергию в нагрузочных узлах до и после оптимизации.

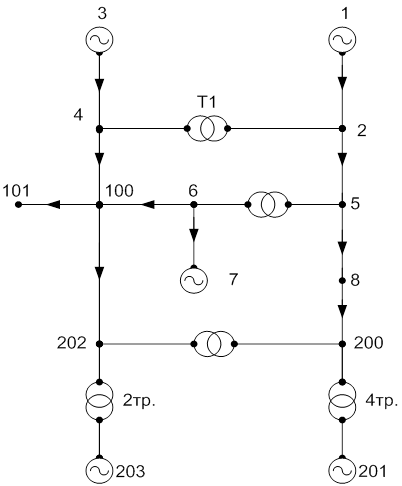

Схема электроэнергетической системы

Варианты нагрузок узлов расчетной схемы электрической сети

Варианты цены электроэнергии в генераторных узлах для схемы.(у.е кВт ч)

Результаты расчёта

1. Обычный режим

Результаты анализа адресности перетоков и адресности потерь

Суммарные потери по исходным данным 157.538200

генераторные узлы

1 399.999800

3 400.000100

7 0.000000E+00

201 1279.999000

203 1280.000000

101 2317.529000

2 1.495361E-03

5 1.989746E-02

нагрузочные узлы

4 1149.999000

6 1269.993000

8 1.196289E-02
