Расчёт электрических сетей железных дорог

i Ai-j Pi-j Aj-i Pi-j dAi-j dPij

2 .18013E-06 .10807E-03 .18013E-06 .10807E-03 .00000E+00 .00000E+00

4 .34551E+00 .20730E+03 .34551E+00 .20730E+03 .00000E+00 .00000E+00

6 .63409E+00 .38044E+03 .62958E+00 .37773E+03 .45135E-02 .27079E+01

5 .23332E-07 .13999E-04 -.39977E-08 -.23985E-05 .27330E-07 .16397E-04

100 .20398E-01 .12238E+02 .20122E-01 .12072E+02 .27616E-03 .16569E+00

суммарные потери 2.873654

2генераторный узел 3

ветвь коэффициент переток коэффициент переток коэффициент потери

i j Ai-j Pi-j Aj-i Pi-j dAi-j dPij

3 4 .10000E+01 .99997E+03 .10000E+01 .99997E+03 .00000E+00 .00000E+00

4 100 .57267E-01 .57265E+02 .56492E-01 .56490E+02 .77534E-03 .77531E+00

100 6 .15890E-02 .15890E+01 .15806E-02 .15806E+01 .83973E-05 .83970E-02

узел коэффициент переток коэффициент переток коэффициент потери

i Ai-j Pi-j Aj-i Pi-j dAi-j dPij

4 .94273E+00 .94270E+03 .94273E+00 .94270E+03 .00000E+00 .00000E+00

6 .16108E-02 .16108E+01 .15806E-02 .15806E+01 .30207E-04 .30206E-01

100 .55656E-01 .55655E+02 .54903E-01 .54901E+02 .75353E-03 .75351E+00

суммарные потери 7.837113E-01

4генераторный узел 201

ветвь коэффициент переток коэффициент переток коэффициент потери

i j Ai-j Pi-j Aj-i Pi-j dAi-j dPij

5 6 .47486E+00 .82208E+03 .47486E+00 .82208E+03 .00000E+00 .00000E+00

201 200 .10000E+01 .17312E+04 .10000E+01 .17312E+04 .00000E+00 .00000E+00

200 202 .50377E+00 .87215E+03 .50377E+00 .87215E+03 .00000E+00 .00000E+00

8 5 .48558E+00 .84064E+03 .47486E+00 .82208E+03 .10720E-01 .18559E+02

100 6 .67849E-02 .11746E+02 .67491E-02 .11684E+02 .35855E-04 .62073E-01

200 8 .49623E+00 .85909E+03 .48558E+00 .84064E+03 .10653E-01 .18442E+02

202 100 .26523E+00 .45917E+03 .24121E+00 .41759E+03 .24018E-01 .41580E+02

узел коэффициент переток коэффициент переток коэффициент потери

i Ai-j Pi-j Aj-i Pi-j dAi-j dPij

6 .50369E+00 .87200E+03 .48160E+00 .83377E+03 .22084E-01 .38233E+02

5 .12402E-07 .21470E-04 -.17458E-07 -.30224E-04 .29860E-07 .51694E-04

8 .12402E-07 .21470E-04 .65250E-08 .11296E-04 .58765E-08 .10174E-04

100 .25777E+00 .44625E+03 .23442E+00 .40584E+03 .23342E-01 .40411E+02

202 .23854E+00 .41298E+03 .23854E+00 .41298E+03 .00000E+00 .00000E+00

суммарные потери 78.644130

5генераторный узел 203

ветвь коэффициент переток коэффициент переток коэффициент потери

i j Ai-j Pi-j Aj-i Pi-j dAi-j dPij

203 202 .10000E+01 .50056E+03 .10000E+01 .50056E+03 .00000E+00 .00000E+00

100 6 .13468E-01 .67417E+01 .13397E-01 .67060E+01 .71173E-04 .35626E-01

202 100 .52648E+00 .26354E+03 .47881E+00 .23967E+03 .47676E-01 .23865E+02

узел коэффициент переток коэффициент переток коэффициент потери

i Ai-j Pi-j Aj-i Pi-j dAi-j dPij

6 .14809E-01 .74129E+01 .13397E-01 .67060E+01 .14122E-02 .70691E+00

100 .51167E+00 .25612E+03 .46534E+00 .23293E+03 .46335E-01 .23193E+02

202 .47352E+00 .23702E+03 .47352E+00 .23702E+03 .00000E+00 .00000E+00

суммарные потери 23.900380

6генераторный узел 101

ветвь коэффициент переток коэффициент переток коэффициент потери

i j Ai-j Pi-j Aj-i Pi-j dAi-j dPij

100 6 .28129E-01 .50484E+02 .27980E-01 .50217E+02 .14865E-03 .26678E+00

101 100 .10000E+01 .17947E+04 .10000E+01 .17947E+04 .00000E+00 .00000E+00

узел коэффициент переток коэффициент переток коэффициент потери

i Ai-j Pi-j Aj-i Pi-j dAi-j dPij

6 .28129E-01 .50484E+02 .27980E-01 .50217E+02 .14865E-03 .26678E+00

100 .97187E+00 .17443E+04 .97187E+00 .17443E+04 .00000E+00 .00000E+00

суммарные потери 2.667809E-01

7генераторный узел 5

ветвь коэффициент переток коэффициент переток коэффициент потери

i j Ai-j Pi-j Aj-i Pi-j dAi-j dPij

5 6 .10000E+01 .36621E-03 .10000E+01 .36621E-03 .00000E+00 .00000E+00

узел коэффициент переток коэффициент переток коэффициент потери

i Ai-j Pi-j Aj-i Pi-j dAi-j dPij

6 .10000E+01 .36621E-03 .10000E+01 .36621E-03 .00000E+00 .00000E+00

суммарные потери 0.000000E+00

9генераторный узел 200

ветвь коэффициент переток коэффициент переток коэффициент потери

i j Ai-j Pi-j Aj-i Pi-j dAi-j dPij

5 6 .47486E+00 .17390E-03 .47486E+00 .17390E-03 .00000E+00 .00000E+00

200 202 .50377E+00 .18449E-03 .50377E+00 .18449E-03 .00000E+00 .00000E+00

8 5 .48558E+00 .17782E-03 .47486E+00 .17390E-03 .10720E-01 .39259E-05

100 6 .67849E-02 .24847E-05 .67491E-02 .24716E-05 .35855E-04 .13130E-07

200 8 .49623E+00 .18172E-03 .48558E+00 .17782E-03 .10653E-01 .39011E-05

202 100 .26523E+00 .97129E-04 .24121E+00 .88333E-04 .24018E-01 .87956E-05

узел коэффициент переток коэффициент переток коэффициент потери

i Ai-j Pi-j Aj-i Pi-j dAi-j dPij

6 .50369E+00 .18446E-03 .48160E+00 .17637E-03 .22084E-01 .80876E-05

100 .25777E+00 .94397E-04 .23442E+00 .85849E-04 .23342E-01 .85482E-05

202 .23854E+00 .87358E-04 .23854E+00 .87358E-04 .00000E+00 .00000E+00

суммарные потери 1.663573E-05

суммарные результаты

2 4 219.887500 219.887500 0.000000E+00

5 6 1199.465000 1199.465000 0.000000E+00

201 200 1731.232000 1731.232000 0.000000E+00

200 202 872.146400 872.146400 0.000000E+00

203 202 500.560800 500.560800 0.000000E+00

1 2 599.969100 599.969100 0.000000E+00

2 5 380.081500 377.380200 2.701294

3 4 999.970000 999.970000 0.000000E+00

4 100 69.857620 68.911820 9.458008E-01

8 5 840.643700 822.084500 18.559200

6 7 0.000000E+00 0.000000E+00 0.000000E+00

100 6 70.910030 70.535300 3.747253E-01

200 8 859.086000 840.643700 18.442320

101 100 1794.737000 1794.737000 0.000000E+00

202 100 722.706200 657.260900 65.445310

потери по перетокам 106.468700

потери по нагрузкам 106.468700

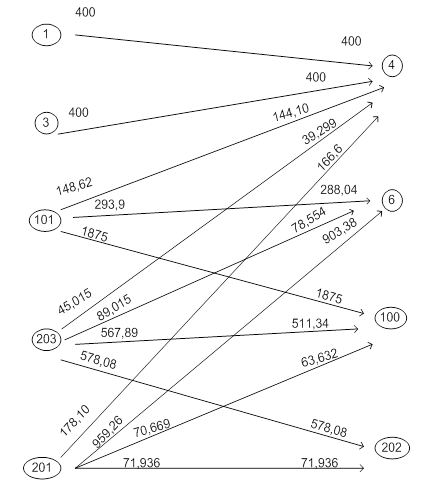

Построим двудольный граф для обычного режима

PΣ =1149,999 кВт·ч

Рн =1149,999 кВт·ч

PΣ =1269,974 кВт·ч

Рн =1269,993 кВт·ч

PΣ = 2449,972 кВт·ч

Рн = 2449,98 кВт·ч

PΣ = 650,016 кВт·ч

Рн = 650,0127 кВт·ч

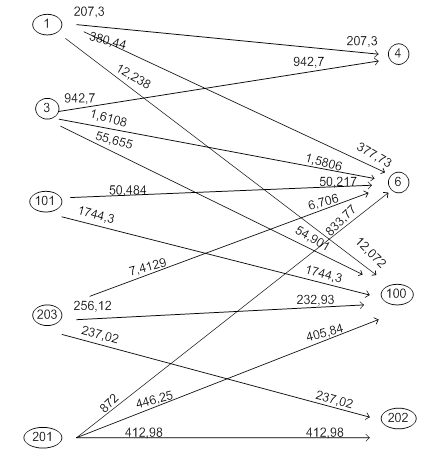

Построим двудольный граф для режима оптимизации потерь

PΣ =1150 кВт·ч

Рн =1150 кВт·ч

PΣ =1270,0036 кВт·ч

Рн =1270 кВт·ч

PΣ =2450,043 кВт·ч

Рн =2450 кВт·ч

PΣ =650 кВт·ч

Рн =650,001 кВт·ч

Список использованной литературы

1. И.И. Голуб. Методические указания к курсовому проету по дисциплине «Электрические сети предприятий железнодорожного транспорта», г. Иркутск 1999 г.

2. И.И. Голуб. Задания и методические указания к курсовым проектам по дисциплине «Электрические сети предприятий железнодорожного транспорта», г. Иркутск 2001 г.

3. Караев Р.И., Волобринский С.Д., Ковалев И.Н. Электрические сети и энергосистемы / Учебник для вузов ж.-д. транспорта.-М.: Транспорт, 1988. 326 с.

4. Курс лекций по дисциплине «Электрические сети предп
