Применение информационных технологий при международных автомобильных перевозках

Диапазон частоты импульсов 4000 - 25000 имп/км

Угол установки тахографа от 0° до 90°

Вход Датчик скорости, гнездо диагностики

Выходы Импульсы скорости, диагностическое гнездо, оптический интерфейс

Вес 1350 г.

Допустимая погрешность 3 км/ч; 200 об/мин; 5 сек/день; 1%/км

Степень защищенности RL 95/94/EG ISO7637

Степень защищенности, Гальванизированная сталь

Дополни

тельное оборудование

Дополнительный самописец; выход сигнала 4 имп./м пути;

выходы сигналов скорости автомобиля и оборотов двигателя

для управления внешними устройствами

3. Анализ рынка бортовых терминалов для контроля параметров эксплуатации транспортных средств.

Таблица 1 Критерии оценки систем АСК ТС:

Таблица 2 Критерии оценки установки и обслуживания:

Сравнительная характеристика, приведённая в таблице №1 и №2, даёт возможность выделить наиболее подходящий терминал контроля параметров эксплуатации ТС. Таким терминалом является СКРТ. Так как это единственная система, имеющая в своем составе датчики нагрузки, на ось позволяющие не допустить перегруза ТС и соответственно подвергнутся штрафным санкциям на постах весового контроля. А так же наиболее проста в установке и обслуживании.

4. Система СКРТ

Система СКРТ - эффективный набор инструментов для управления автопарком - оперативный (с использованием спутников GPS или ГЛОНАСС) мониторинг транспорта, контроль расхода топлива, нагрузки на оси, времени работы машин и других параметров эксплуатации автотракторной техники.

Функции системы:

- Оперативный контроль транспорта;

- Послерейсовый анализ работы машин;

- Контроль расхода топлива, заправок и сливов из бака;

- Контроль нагрузки на оси и веса груза;

- Контроль дополнительных параметров эксплуатации машины: включения блокировки дифференциала,

оборотов, температуры, давления масла в двигателе

- Проверка и разработка норм расхода топлива.

СКРТ- это комплексное решение, которое позволяет одновременно производить оперативный мониторинг транспорта (диспетчирование) и контроль основных экономических и технических параметров эксплуатации автопарка.

Только в СКРТ есть возможность контролировать нагрузку на оси и вес груза, температуру двигателя, давление масла.

Широкая линейка датчиков и терминалов позволяет каждому потребителю выбрать свой состав оборудования - от простого и недорогого до самого сложного и многофункционального.

Параллельный контроль расхода топлива по точному датчику уровня топлива в баке, но и магистральному датчику расхода топлива. На современных машинах EURO (TIER) 3/4/5 данные могут сниматься непосредственно с бортовой CAN шины.

Гарантия качества производителя: практически все элементы системы разработаны и производятся одним предприятием - СП "Технотон", что обеспечивает полную совместимость, качественную техподдержку и оперативный сервис.

СКРТ выпускается с 2004г. Система постоянно совершенствуется в направлениях повышения надежности и расширения возможностей.

Система разработана в сотрудничестве с крупнейшими автопроизводителями и входит в серийную конструкторскую документацию на автомобили МАЗ и погрузчики Амкодор.

Произведено с применением качественной комплектации, удовлетворяющей индустриальным и автомобильным стандартам.

имеет несколько степеней защиты от вандализма и вмешательства.

СКРТ можно устанавливать на большинство видов отечественной и импортной автотракторной техники - от ЗИЛ 130 и МТЗ-80 до новейших машин EURO 5

4.1 Схема работы

СКРТ представляет собой комплекс бортового оборудования ТС, точек доступа, серверов и каналов связи.

Назначение:

Комплексный контроль работы ТС в реальном режиме времени и постобработки. Бортовой терминал получает сигнал от датчиков и навигационных спутников, обрабатывает и передает через каналы связи на серверы. Там информация обрабатывается и передается пользователю в виде оперативных данных на фоне карты местности и в виде аналитических отчетов за истекший период работы машины.

Для передачи данных могут использоваться:

- Bluetooth –беспроводная технология передачи информации на растояние до 100м.

- GPRS- пакетная передача данных сетей GSM.

- GSM- СМС

- Сервисный прибор.

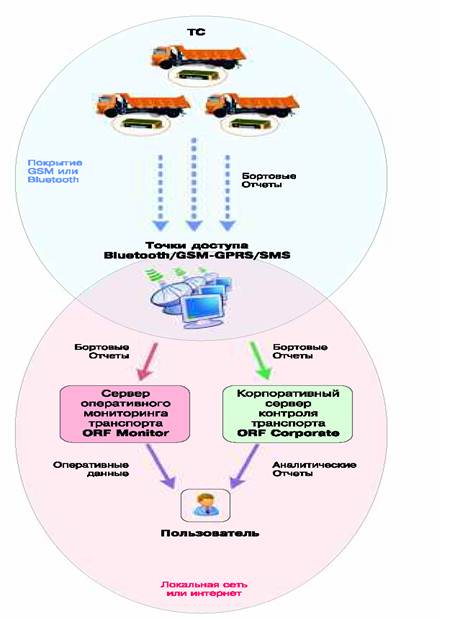

Схема работы системы СКРТ:

4.2 Бортовое оборудование

Терминал каждую секунду измеряет показания штатных и дополнительных датчиков, получает информацию с CAN шины и навигационных спутников.

Полученная информация обрабатывается, фильтруется, усредняется, рассчитываются параметры и счетчики. Терминал формирует отчеты и отправляет на точку доступа. Если нет связи, данные хранятся в энергонезависимой памяти терминала.

4.3 Программное обеспечение

Программа СКРТ-Менеджер

Назначение:

ПО СКРТ-Менеджер предназначено для анализа данных, полученных из бортового оборудования СКРТ, ведения базы данных, подготовки отчетов о работе транспортных средств.

Отчеты:

Полный отчет о работе транспортных средств;
