Перевозка природного газа морем

Таблица В7.

Сравнение первоначальной стоимости в млн. дол. США. (2002 г.)

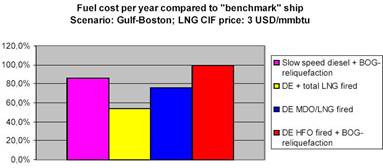

Рисунок В8, показывает стоимость расходуемого топлива в процентном соотношении со «стандартным» судом, расходы которого принимаются за 100%.

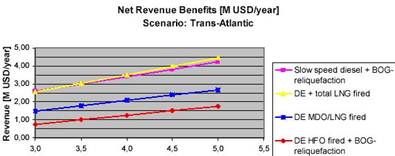

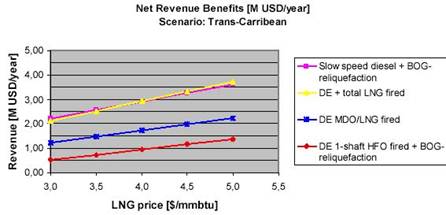

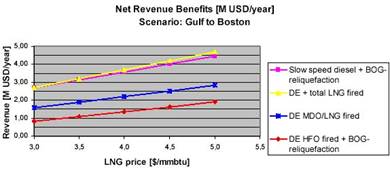

На рисунках В9, В10, и В11 показаны сравнения экономических показателей «стандартного» судна с судами на разных направления , на которых используются различные типы двигателей.

Рисунок В9.

Рисунок В10.

Рисунок В11.

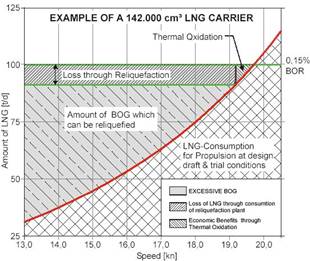

Рисунок В12, показывает пример возможностей УПСГ. Кривая показывает потребность в СПГ для дизель-электрического движителя при заданной скорости и скорости выкипа 0,15% в день, что составляет около 100 тонн в сутки для судна вместимостью 142000 м3.

Заштрихованная часть к верху от кривой, обозначает чрезмерное выпаривание. Если, для примера, судно работает со скоростью 18 узлов, тогда 25 тонн лишнего выкипа будет теряться каждый день, если на судне отсутствует УПСГ. Чем ниже скорость эксплуатации судна, тем выгоднее иметь на борту УПСГ. Это делает судно более гибким к выбору топлива в будущем, в случае резкого повышения цен на него.

Рисунок В12.

Анализ показывает, что есть веские причины для отказа от паровой турбины.

Дизель электрическое судно с УПСГ, возможно является наиболее обещающим решением для текущего и будущего судостроения судов для СПГ, особенно в уменьшении эмиссии NOx, SOx, CO2, гибкость в выборе топлива и развития перевозок СПГ

1. Коды и Правила

Существуют три различных кода для газовозов:

Код для существующих судов перевозящих сжиженный газ наливом (построенных до 31 декабря 1976)

Код для постройки и оборудования судов перевозящих сжиженный газ наливом (суда построенных после 31 декабря 1976, но до 1 июля 1986)

Международный код постройки и оборудования судов, перевозящих сжиженный газ наливом (суда построенные после 1 июля 1986)

Оригинальный IGC MSC.5(48) был изменен MSC.30(61), который действует с 1 октября 1994, и MSC.32(63) + MSC.59(67), оба действуют для судов построенных после 1 июля 1998.

Certificate of Fitness (COF) – сертификат годности к перевозке сжиженных газов наливом, - его наличие на борту обязательно для газовозов, а проформа приведена в приложении к IGC Коду.

Сжиженный газ, - это жидкая форма вещества, которое при обычной температуре (окружающей среды) и атмосферном давлении находится в газообразном состоянии.

IMOIGCГл.3

Жидкость с давлением паров, превышающем 2,8 бар абс. (40 psi), при температуре 37.8 (100 F), называется сжиженным газом (для транспортировки).

Точка кипения может быть настолько низка, что вещество трудно перевозить методом, отличным от перевозки сжиженных газов

Давление паров, опасность для человека и огнеопасность, - определяющие факторы

В IGC Гл.19, приведен список веществ, обозначенных как сжиженные газы при транспортировке морем.

Некоторые из них указываются как в IGC, так и в BCH и IBC кодах.
