Перевозка природного газа морем

Развитие морского транспорта для перевозки СПГ

Транспортировка морем СПГ всегда была только небольшой частью всей индустрии природного газа, которая требует больших вложений в разработку газовых месторождений, заводов по сжижению, грузовых терминалов и хранилищ. Как только первые суда для перевозки СПГ были построены, и показали себя достаточно надежно, то изменения в

их конструкции и возникающие отсюда риски были нежелательны, как для покупателей, так и для продавцов, которые были основными лицами консорциумов.

Судостроители и судовладельцы также не проявляли особой активности. Количество верфей, строящих суда для перевозки СПГ невелико, хотя недавно Испания и Китай заявили о своих намерениях начать строительство.

Однако ситуация на рынке СПГ изменилась и продолжает изменяться очень быстро. Появилось много желающих попробовать себя в этом бизнесе.

В начале 1950-х развитие техники сделало возможным морскую транспортировку СПГ на большие расстояния. Первое судно для перевозки СПГ был перестроенный сухогруз «Marlin Hitch» типа «либерти», постройки 1945 года, в котором свободно стояли алюминиевые танки с внешней теплоизоляцией из бальсы. Оно было переименовано в «Methane Pioneer» и в 1959 году совершило свой первый рейс с 5000 м3 груза из США в Великобританию. Несмотря на то, что вода, проникшая в трюм, намочила бальсу, судно работало довольно долго, пока не стало использоваться как плавучее хранилище.

В 1969 году, первое специально построенное судно для перевозки СПГ было построено в Великобритании для рейсов из Алжира на Англию, и называлось оно «Methane Princess». Оно имело алюминиевые танки, паровую турбину, в котлах которой можно было утилизировать выкипевший метан. Размеры судов с тех пор изменились незначительно. В первые 10 лет коммерческой деятельности, они увеличились с 27500 м3 до 125000 м3 и к сегодняшнему дню до 145000 м3. Дальнейший рост грузовместимости до 216000 м3 намечается в наши дни. Первоначально, сжигаемый газ обходился судовладельцам бесплатно, так как из-за отсутствия УПСГ его надо было выбрасывать в атмосферу, а покупатель был одной из сторон консорциума. Доставить как можно больше СПГ, не было основной целью, как сегодня. Современные контракты, включают стоимость сожженного газа, и это ложится на плечи покупателя. По этой причине, использование газа как топлива или его сжижение стали основными причинами новых идей в судостроении.

В некоторых контрактах, продавец выставляет цену СПГ как CIF (цена, страховка, фрахт), в других как FOB (свободно на борту), покупатель платит за фрахт и поэтому заинтересован в его снижении, а значит в снижении объема его сжигания. Это, а также увеличение трампового рынка, приводит к конкуренции судов, а следовательно, к их конструктивному улучшению.

Конструкция грузовых танков

Первые суда для СПГ имели грузовые танки типа Conch, но они не получили широкого распространения. Всего было построено 6 судов с этой системой танков. Система базировалась на призматических самоподдерживающих танках, сделанных из алюминия с изоляцией из бальсы, которая в дальнейшем была заменена полиуретановой пеной. При строительстве судов большого размера, до 165000 м3 грузовые танки хотели сделать из никелевой стали, но эти разработки так и не воплотились в жизнь, так как были предложены боле дешевые проекты.

Первые мембранные танки были построены на двух судах в 1969 году по технологии Газ Транспорт и Техник Газ. Одно из ИНВАР стали толщиной 0.5 мм, а другое из рифленой нержавеющей стали толщиной 1.2 мм. Они использовали перлит как изоляционный материал для ИНВАР стали, и ПВХ блоки для нержавеющей стали. Дальнейшее развитие изменило конструкцию TG. Изоляцию заменили на бальсу и фанерные панели. Отсутствовала и вторая мембрана из нержавеющей стали. Роль второго барьера играл триплекс из алюминиевой фольги, покрытой стеклом с обеих сторон для прочности.

В 1994 году GT и TG слились в одну компанию GTT и обе системы стали использоваться при постройке с одинаковым успехом. Это GT № 96 и TG Марк III. Идет работа и над новыми системами GT 2000 и CS-1 (комбинированная система).

Сферические танки системы MOSS были взяты с судов перевозящих нефтяные газы и очень быстро завоевали популярность.

Последние построенные суда с танками MOSS снабжены УПСГ, а также значительно улучшилось качество изоляции. При общем количестве судов СПГ около 170, половина из них имеет танки системы MOSS. В Японии построили два метановоза с танками своей собственной системой SPB.

Почему, несмотря на видимые недостатки,- большой вес и малый объем, танки типа MOSS пользуются популярностью?

Причины здесь две. Первая, - это то, что они самоподдерживающиеся с дешевой изоляцией, а вторая, - они могут быть построены отдельно от судна.

Мембранные танки GTT строятся только после спуска судна на воду, очень дорогие и время их постройки довольно большое, около 1.5 года.

Недостаток сферического танка в том, что необходимо охлаждать большую массу алюминия, так как они на порядок тяжелее мембранных танков. MOSS предложил для избежания этого внутреннюю изоляцию из полиуретановой пены, но это так и осталось на бумаге. До конца 1990-х, конструкция MOSS была доминирующей в строительстве грузовых танков, но в последние годы, в связи с изменением цен, почти две трети танков заказанных судов, - это GTT конструкции, которые разделяются примерно поровну между GT и TG.

Основные задачи судостроения на сегодняшний день, - это увеличение грузовместимости при неизменных размерах корпуса, уменьшение стоимости изоляции, уменьшение времени постройки судов.

Главные двигатели судов СПГ

В основном суда, перевозящие СПГ, оборудованы паровыми турбинами. Однако анализ показывает, что есть весомые экономические и экологические причины в пользу отказа от паровой турбины. В течение последних 40 лет, самый легкий путь для обработки выкипевшего газа, было его сжигание в котлах паровой установки. Последние разработки показали, что его можно использовать как топливо непосредственно в дизелях, или сжижать и возвращать в танки, тем не менее, паровая турбина остается основным выбором.

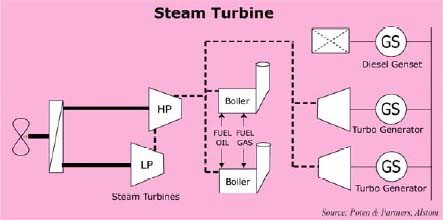

Рисунок В1

Система обычно состоит из двух котлов, подающих пар на турбины высокого и низкого давления, которые вращают вал через редуктор.

Электричество производится двумя паровыми генераторами и одним дизельным генератором.

Ее достоинства, - это несложное обслуживание, практическое отсутствие расходов на смазку, и способность сжигать мазут и газ в любой пропорции.

Система подачи выкипа очень проста, она позволяет избавляться от избытков газа его сжиганием, а затем сбросом излишка пара на конденсатор. Основной недостаток, - это низкая эффективность, высокая стоимость топлива и высокая эмиссия СО2. Размеры МО очень большие. Последнее время ощущается недостаток квалифицированных кадров.

Сегодня большинство судов СПГ работают по фиксированным контрактам. И только в 2001 году трамповый рынок СПГ составил 5% и ожидается его дальнейшее увеличение.
