Энергосбережение на современном этапе

3. Применение экономичных источников света на основе газоразрядных ламп

Большое значение для рационального расходования электроэнергии играет применение экономичных газоразрядных источников света – ЛЛ и дуговых ртутных ламп (ДРЛ). Традиционные ЛН имеют низкий энергетический КПД, так как видимое излучение их составляет не более 6% потребляемой мощности, а ДРЛ имеют более высоки

й КПД – не менее 17%. Для ЛЛ не рекомендуется применять освещенности менее 75 ÷ 100 лк, так как тогда создается впечатление сумеречности. Световая отдача ГРЛ значительно превосходит таковую для ЛН, например (лм/Вт): для ЛН - 10÷ 20; ЛЛ - 42÷ 62; ДРЛ - 35÷55; ДРИ - 64÷ 90.

Световой поток новых ЛЛ больше, чем у ЛН при мощностях до 40 Вт в 5,8 ÷ 6 раз и при мощностях 80 ÷ 200 Вт в 3,7 ÷ 4,2 раза. Лампы ДРЛ при одинаковой мощности имеют световой поток больше, чем у ЛН в 2,7 ÷ 3,2 раза. Например, для ламп мощностью 200 Вт (250 Вт для ДРЛ) световой поток составляет (лм): ЛН – 2700; ЛЛ – 10000; ДРЛ – 11000.

В процессе эксплуатации эти соотношения изменяются. Наиболее экономичными являются ЛЛ типа ЛБ, поэтому применение более эффективных по цветопередаче ламп типов ЛХБ, ЛД и ЛДЦ должно быть экономически обоснованно, так как у них световой поток составляет 62÷ 95% от ЛБ. Необходимо учитывать, что эксплуатация ЛЛ в закрытых светильниках приводит к снижению светового потока ламп на 21 – 25%.

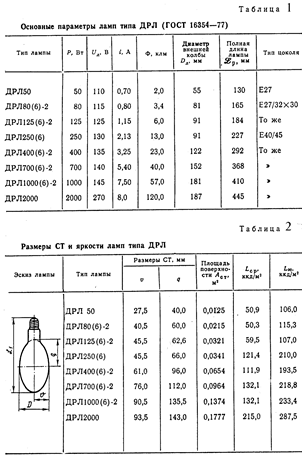

Выбору для целей общего освещения ламп ДРЛ способствует большая мощность этих ламп в сравнении с ЛЛ. По энергетической экономичности лампы ДРЛ с учетом потерь в ПРА и снижения светоотдачи в процессе эксплуатации не уступают ЛЛ. Сравнение удельных расходов электроэнергии - для различных типов ламп с учетом потерь в ПРА газоразрядных ламп (кВт×ч/1000лм/1000ч) показывает, что: для ЛН типа НГ - 220 мощностью 1000 Вт в начале эксплуатации -= 55, в конце срока службы -= 64, а для ламп ДРЛ мощностью 1000 Вт, соответственно – 22 и 31; для ламп ЛЛ типа ЛХБ мощностью 200 Вт, соответственно – 22 и 42. Видно, что лампы ДРЛ в условиях длительной эксплуатации не уступают ЛЛ и, даже превосходят по энергетической экономичности. Необходимо учитывать, что к концу срока службы ГРЛ существенно уменьшается их превосходство в экономичности по сравнению с мощными лампами ЛН. Применение ламп ДРЛ мощностью 250, 400 и 700 Вт в сравнении с ЛЛ целесообразно при большой высоте помещении, более тяжелом тепловом режиме работы и отсутствии специальных требований к качеству освещения, где спектральный состав света ламп ДРЛ не противопоказан. Основные параметры ламп типа ДРЛ представлены в таблицах 1 и 2.

Энергетическая эффективность и срок службы различных типов источников света (ИС), как известно, резко различаются. За период своей работы газоразрядные лампы (ГРЛ) вырабатывают в 50 ÷ 100 раз больше световой энергии на 1 условный Ватт потребляемой мощности по сравнению с ЛН. Например, для сравнения приведем основные характеристики ИС (соответственно, средний срок службы, ч; индекс светоотдачи, Ra; световая отдача, лм/Вт; световая энергия, вырабатываемая за срок службы на условный Ватт, в Млм×ч и в относительных единицах): для ЛН – 1000; 100; 8÷17; 0,013 и 1; для ЛЛ - 10000÷ 12000; 92÷ 57; 48÷ 80; 0,911 и 69; для КЛЛ - 5500÷ 8000; 85; 65÷ 80; 0,46 и 35; для ДРЛ - 12000÷ 20000; 40; 50÷ 54; 0,632 и 48; для натриевых ламп высокого давления (НЛВД) - 10000÷ 12000; 25; 85÷ 120; 0,96 и 94; для металлогалогенных ламп (МГЛ) – 3000÷ 10000; 65; 66 – 90; 0,78 и 60.

Возможная экономия электроэнергии, которая может быть получена в ОУ за счет замены менее эффективных ИС на более эффективные ИС (при условии сохранения нормируемых уровней освещенности) составляет (в%): ЛН на КЛЛ – 60÷80; ЛН٭ на ЛЛ – 40÷54; ЛН٭ на ДРЛ – 41÷47; ЛН٭ на МГЛ – 54÷65; ЛН٭ на НЛВД – 57÷71; ЛЛ на МГЛ – 20÷23; ДРЛ на МГЛ – 30÷40; ДРЛ на НЛВД – 38÷50. Знак ٭ означает, что замена ламп осуществляется при снижении нормируемой освещенности ЛН на одну ступень в соответствии с действующими нормами освещения.

Лампы КЛЛ имеют в 8 ÷ 10 раз больший срок службы и в 5 раз большую световую отдачу по сравнению с ЛН, поэтому их необходимо использовать в наиболее «отзывчивых» сферах – в жилом секторе, в административных и общественных зданиях. КЛЛ малых размеров, имеющих встроенные в лампу ЭПРА и стандартный резьбовой цоколь (Е27, Е14, В22) могут заменить напрямую в существующих светильниках ЛН мощностью от 25 до 100 Вт. Применение таких КЛЛ может быть наиболее эффективным именно в таких видах ОУ, где сегодня наиболее массовыми ИС являются ЛН. Для сравнения приведем характеристики ЛН и КЛЛ, соответственно мощность (Вт), световой поток (лм) (и отношение световой отдачи КЛЛ к световой отдаче ЛН, в относительных единицах): для ЛН – 25, 200; 40, 420; 60,710; 75, 940; 100, 1360; 2•60, 1460; для КЛЛ – 5, 200(4,3); 7, 400(5,3); 11, 600(4,5); 15, 900(4,7); 20, 1200(4,3); 23, 1500(5,4).

Наиболее перспективными и, в последнее время, доступными являются лампы КЛЛ, у которых при использовании ЭПРА потери мощности достигают от 8 до 12% (при ЭМПРА – до 30÷40%). Высокое качество цветопередачи КЛЛ (Ra = 82÷85) обусловлено применением в них трехкомпонентных люминофоров, которые могут обеспечивать оттенки цвета излучения: дневной белый, белый и тепло - белый. Высокая надежность ЭПРА сделала КЛЛ практически «безразличными» к числу включений. Например, КЛЛ серии Dulux EL допускает около 0,5 млн. включений без ущерба для срока службы. КЛЛ значительно более критичны к температуре окружающего воздуха, чем обычные линейные ЛЛ. Однако тепловой режим светильников при прямой замене в них ЛН на КЛЛ резко улучшается, так как температура в их критических точках в 3 ÷ 4 раза ниже, чем в аналогичных точках ЛН, сопоставимых по световому потоку.

Специалисты фирмы Osram обращают особое внимание на уточнение понятия коэффициента мощности высокочастотной (ВЧ) цепи «лампа - ПРА» применительно к КЛЛ со встроенным ЭПРА. Используемый в теоретической электротехнике термин «коэффициент мощности» (cos) характеризует сдвиг фаз между сетевым током и напряжением и справедлив, строго говоря, только для основной синусоидальной составляющей при частоте 50 Гц. Фазовый сдвиг между высшими гармониками, возникающими из-за несинусоидальной формы при этом не учитывается. Истинный коэффициент мощности ВЧ цепи «КЛЛ – встроенный ЭПРА» определяется как , где - активная мощность, потребляемая лампой вместе с ЭПРА; - эффективные значения тока и напряжения. У КЛЛ серии Dulux EL и других подобных ламп, как правило, не превышает 0,5, что является результатом искаженного по форме (несинусоидального) тока сети, содержащего ВЧ гармонические составляющие. Таким образом, для КЛЛ со встроенным ПРА коэффициент мощности не может определятся только сдвигом фаз (cos), как в случае компоненты частотой 50 Гц. По этой причине традиционный для схем включения ЛЛ метод компенсации коэффициента мощности с помощью конденсатора в рассматриваемом случае непригоден.
