ПРА классифицируются на:

1) электромагнитные с реактивными и активными токоограничивающими элементами (балластами) и их комбинациями, причем в основном контуре этих ПРА находятся только токоограничивающие элементы (индуктивный, индуктивно-емкостный и другие);

2) резистивные – с балластными резисторами или нелинейными резисторами (например, вольфрамовая спираль лампы накаливания);

3)

полупроводниковые – со стабилизацией тока лампы с помощью полупроводниковых элементов (нелинейный транзисторный ПРА, импульсный транзисторный ПРА или динамический балласт);

4) комбинированные ПРА – стабилизация тока лампы осуществляется с помощью как реактивных элементов, так и полупроводниковых приборов (с ВЧ-генератором, емкостно- или индуктивно-полупроводниковые, резонансные ПРА с преобразованием частоты).

Таким образом, устойчивая работа ГРЛ высокого давления в электрической цепи возможна только при наличии в схеме устройств, огранивающих величину тока в пределах, допустимых для ламп данного типа. Вольт-амперная характеристика (ВАХ) таких ламп имеет слабо падающий или слабо возрастающий характер. Поэтому при безбаластном подключении ламп к источнику питания, имеющему очень малое сопротивление, каким и является обычная электрическая сеть, ток через лампу неограниченно возрастает, что приводит к практически мгновенному разрушению лампы. В качестве балласта используют включаемые последовательно с лампой активные, индуктивные или емкостные сопротивления (или их комбинации), а также электронные балласты.

На переменном токе сетевое напряжение изменяется по синусоидальному закону, проходя в течение каждого полупериода через нулевое значение. Поэтому ток лампы также изменяется по некоторой периодической кривой. На рис 8, а-в приведены осциллограммы мгновенных значений тока и напряжения на лампе, а также кривые мгновенных значений напряжения на балласте, для случаев последовательного включения с тремя видами балластов. Из кривых видно, что для расчета таких схем непригодны электротехнические методы, используемые для схем с линейными элементами.

При питании лампы постоянным током используют только активные балласты. Применение схем с активным балластом энергетически не выгодно и связано с большим дополнительным расходом мощности, так как в лучшем случае КПД схемы составляет (60-70)%, причем потери мощности возрастают по мере повышения требований к устойчивости работы лампы. Кроме того, при активном балласте на переменном токе наблюдается мерцание или погасание разряда при переходе тока через ноль (рис.8, а).

Главным преимуществом индуктивного балласта является малая величина потерь мощности на нем (составляющая 4-8% от величины реактивной мощности, потребляемой дросселем – Jл×UL). Потери в дросселе, пересчитанные по отношению к мощности лампы, составляют от 5 до 12%. Индуктивный балласт обладает достаточно высокими стабилизирующими свойствами за счет того, что напряжение на балласте больше разности . Также, практически отсутствуют паузы тока, так как при изменении знака тока в момент, когда 0 и этого достаточно для мгновенного перезажигания дуги (рис. 8, б).

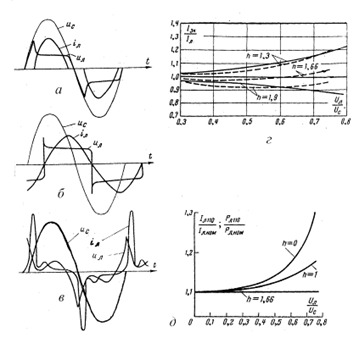

Рис.8. Осциллограммы тока лампы, напряжений на лампе и на балласте при работе ГРЛ на переменном токе (а-в) последовательно с: а – активным сопротивлением; б – дросселем; в - конденсатором; влияние характеристик индуктивно-емкостного балласта на ток лампы (г): ¾ - кривые, рассчитанные из уравнения (36); - - - экспериментальные кривые, полученные в процессе разгорания лампы ДРЛ 400; относительное изменение мощности лампы, при изменении напряжения сети на 10%, в функции отношения напряжения на лампе к напряжению сети, для лампы, работающей на переменном токе с индуктивно-емкостным балластом (д)

Применение емкостного балласта очень заманчиво в силу того, что такие балласты должны иметь малые габариты и характеризоваться практическим отсутствием активных потерь. Однако, при низкой частоте питающего напряжения, форма кривой тока имеет вид узкого пика (рис.8, в) амплитуда которого в несколько раз превосходит действующее значение тока. Это объясняется тем, что в момент изменения направления тока лампы емкость, напряжение на которой достаточно велико, практически накоротко разряжается через лампу. Резкие броски тока очень неблагоприятно сказываются на работе катодов и сокращают долговечность лампы. Кроме того, качество освещения с помощью ламп, включенных последовательно с емкостью, получается низким из-за больших темных пауз. Практически емкостный балласт комбинируют с последовательно включенным индуктивным и, при правильно подобранном соотношении С и L, удается сохранить в значительной мере положительные свойства чисто емкостного балласта и снизить амплитудные значения тока до величины, при которой срок службы лампы практически не отличается от срока службы в схеме с индуктивным балластом.

Используя метод гармонического анализа можно представить прямоугольное напряжение на лампе, которое аппроксимирует реальную кривую напряжения, в виде бесконечной суммы синусоид – ряда Фурье:

(26)

Основная частота этого ряда совпадает с частотой изменения напряжения на лампе, а сумма мгновенных значений относительных ординат синусоид для любого момента времени равна p/4, так, что Uл = uл. В уравнение, описывающее мгновенные значения сетевого напряжения uc необходимо ввести фазовый угол определяющий угол сдвига гармоник, представляющих напряжение на лампе, относительно основной синусоиды сетевого напряжения:

. (27)

Причем, что мгновенные значения напряжения на балласте равны:

Реактивное сопротивление балласта зависит от частоты и определяется формулами:

- для основной гармоники тока; (28)

- для n-ой гармоники тока.

Цепь, состоящая из последовательно включенных дросселя и конденсатора, характеризуется некоторой частотой , при которой наступает резонанс напряжения на этих элементах цепи:

. (29)

Если обозначить , то выражения Zб1 и Zбn могут быть переписаны в виде:
