Использование процесса грохочения при переработке строительных материалов

Рис.10. Вибратор грохота с направленными колебаниями

В качестве упругих опор на отечественных грохотах использовались спиральные пружины или пластинчатые рессоры. Из-за специфической работы грохотов к их упругим опорам предъявляют высокие требования: при достаточной жесткости они должны передавать как можно мен

ьше вибраций на основание, отличаться хорошей демпфирующей способностью и большим сроком службы. Как показала эксплуатация, металлические упругие опоры не соответствуют этим требованиям. Особенно сказывается несовершенство их конструкций при переходе через резонансную область колебаний при пуске и остановке грохота. Длительное время перехода резонанса и большие амплитуды колебаний при этом вызывают быстрый выход из строя упругих опор и снижают срок службы остальных узлов грохота. Недостатком таких опор является также их многообразие и сложность унификации, так как грохоты, отличаясь один от другого массой и размерами, требуют соответственно различных по конструктивному исполнению упругих опор.

Исследованиями ВНИИстройдормаша установлено, что наиболее эффективными опорами грохотов являются пневмобаллонные амортизаторы. Они имеют по сравнению с металлическими пружинами следующие преимущества.

Техническая характеристика инерционных грохотов.

1. Пневмобаллонные опоры имеют нелинейную упругую характеристику и с возрастанием амплитуды колебаний при резонансе их жесткость увеличивается. В результате этого в 2,5-3 раза сокращается время выбега после отключения электродвигателя и на 20-25% уменьшается максимальная резонансная амплитуда.

2. Одна пневмобаллонная опора при изменении внутреннего давления может быть использована для различных нагрузок при различных параметрах колебаний, т.е. для различных типоразмеров грохотов. Таким образом, применение пневмобаллонной опоры позволит устранить разнообразные металлические пружины на вибрационных грохотах и полностью унифицировать узел подвески грохота.

В связи с возросшими требованиями по повышению производительности оборудования для переработки горных пород наметилась тенденция создания грохотов с большими поверхностями просеивания.

Следует отметить, что при традиционной конструкции инерционного грохота увеличение его ширины связано с определенными конструктивными затруднениями, а именно: чем больше расстояние между опорами, тем больше прогиб приводного вала под действием собственной массы; самоустанавливающиеся роликовые подшипники не могут компенсировать прогиб в желаемых пределах; с увеличением расстояния между опорами значительно (в третьей степени) снижается жесткость вала и уменьшается частота собственных колебаний.

При этом возможно совпадение частот собственных колебаний вала и колебаний грохота под действием возбуждающей силы и наступление резонанса, что может привести к разрушению узла вибратора.

На грохотах с большими просеивающими поверхностями рекомендуется применять так называемые виброблоки, каждый из которых состоит из короткого вала, установленного в двух цилиндрических подшипниках и с закрепленными на его концах дебалансами.

Такое решение дает возможность выпускать грохоты с большими площадями просеивания с круговыми и направленными колебаниями, используя в различных комбинациях всего несколько размеров унифицированных виброблоков.

На рис 11 показан виброблок и различные схемы расположения виброблоков на грохотах с круговыми и направленными колебаниями.

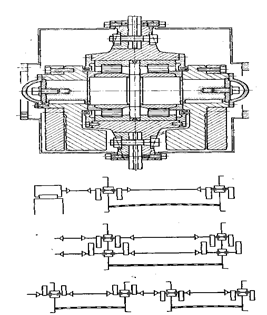

Рис.11. Виброблок и различные схемы расположения виброблоков на грохоте

На рис.12 показан горизонтальный инерционный грохот с направленными колебаниями одной из зарубежных фирм. На этом грохоте направленные колебания создаются отдельными системами виброблоков и электродвигателей, т.е. по принципу самосинхронизации.

Рис 12. Инерционный грохот с направленными колебаниями

В грохотах с направленными колебаниями других зарубежных фирм применяют двухвальные виброблоки с передачей движения от приводного вала ко второму при помощи шестеренчатой пары (рис 13).

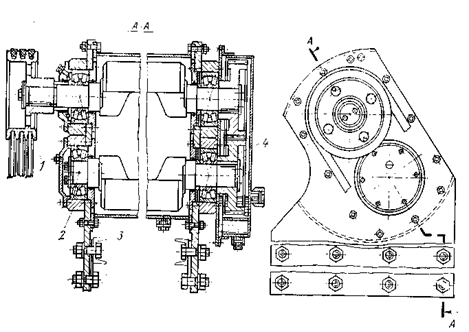

Рис 13. Двухвальные виброблоки:

а - схема; б - общий вид; 1 - ведомый вал с дебалансами; 2 - приводной шкив; 3 - ведущий вал с дебалансами; 4 - шестеренчатая передача; 5 - подшипники; 6 - масляная ванна

На рис 15 показан двухъярусный грохот с большой поверхностью просеивания с направленными колебаниями американской фирмы Аллис-Чалмерс.

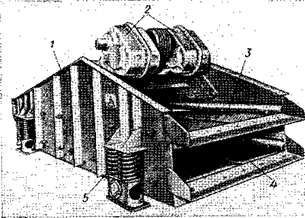

Рис 14. Грохот фирмы Дллис-Чалмерс:

1 - короб; 2 - виброблоки; 3 - верхний ярус сит; 4 - нижний ярус сит; 5 - амортизационные пружины

Короб грохота приводится в движение сдвоенными виброблоками, установленными на мощную поперечную траверсу. Такое конструктивное исполнение привода грохота используют некоторые западногерманские фирмы, например, Крупп и Зибтехник.

Основные преимущества виброблока следующие:

больший срок службы подшипников благодаря центральной и равномерной нагрузке;

высокая собственная частота колебаний вала, что обеспечивается благоприятными соотношениями диаметра и длины вала;

возможность регулирования возбуждающей силы как внутри блока (регулировкой дебалансов), так и установкой различного числа блоков на грохот;

возможность равномерного распределения нагрузки на короб грохота и создания грохотов с большими поверхностями просеивания;

легкая замена, практически без простоя грохота.

Другим направлением в создании привода виброгрохотов является применение специальных мотор-вибраторов, устанавливаемых непосредственно на коробе грохота.

Мотор-вибраторы имеют те же преимущества, что и виброблоки. Кроме того, привод не имеет внешних вращающихся частей и при компоновке из нескольких мотор-вибраторов они почти не зависят друг от друга, как виброблоки. Их не обязательно располагать по одной прямой, а можно, например, один закрепить на верхней части грохота, а другой на нижней части.

На рис 15, а, б показаны схемы крепления мотор-вибратора к коробу грохота, а также конструкция мотор-вибратора. В зависимости от способа крепления мотор-вибраторов к коробу грохота можно сообщать его просеивающей поверхности различные виды колебания: круговые, эллиптические, прямолинейные (рис 15, в-д).

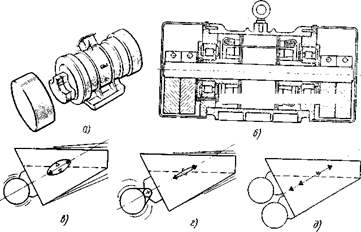

Рис.15. Мотор-вибратор и схема его крепления на грохоте:

а - общий вид мотор-вибратора; б - разрез мотор-вибратора; о - схема крепления на грохоте с круговыми колебаниями; г - то же, с эллиптическими колебаниями; д - то же, с прямолинейными колебаниями

Необходимо отметить, что мотор-вибраторы сложнее и тяжелее виброблоков, а создание их с большими статическими моментами при сравнительно низких частотах связано с трудностями. Поэтому мотор-вибраторы применяют преимущественно на вибро-грохотах малых типоразмеров и для грохочения мелких фракций материала, а также для привода тяжелых колосниковых грохотов, где требуется лишь обеспечить скольжение кусков материала по поверхности колосников и не предъявляются жесткие требования к параметрам колебаний.
