Замкнутые системы управления

ЗАМКНУТые СУЭП

В замкнутой СУЭП (или системе с отрицательной обратной связью) управление U(t) формируется в зависимости от отклонения управляемой переменной у(t) от задающего воздействия x(t).

U(t)=f[x(t)-y(t)]=f[e(t)].

Точность стабилизации координаты оценивается отклонением ее от заданного значения под действием возмущающего воздействия.

Во многих промы

шленных механизмах системы регулирования предназначены для стабилизации с заданной точностью скорости w и момента М электродвигателя и связанного с ним рабочего механизма при действии на систему различного рода возмущений. Одним из основных возмущающих воздействий, влияние которого должно быть скомпенсировано системой является момент статического сопротивления Мс(t) на валу ЭД.

Регулирование скорости с высокими статическими и динамическими свойствами в настоящее время проектируются с помощью одно- и многоконтурных систем с различными видами обратных связей.

В одноконтурных системах применяются следующие обратные связи: отрицательная по скорости, отрицательная или положительная по току и отрицательная по напряжению;

В двухконтурных системах - сочетание перечисленных обратных связей одноконтурных систем.

По структуре замкнутые СУЭП выполняются трех видов:

- с общим сумматором;

- с независимым регулированием параметров;

- системы подчиненного регулирования.

Система с общим сумматором

Рис. 1

В системе для регулирования параметров используется непрерывное и задержанное (с отсечками) ОС.

Все сигналы суммируются с задающим сигналом Uз на входе усилителя У, который служит для повышения коэффициента усиления системы.

Такие системы обычно используют для регулирования одного параметра (скорости).

Настройка качеств регулирования осуществляется компромиссно для разных параметров. Независимая настройка каждого параметра невозможна.

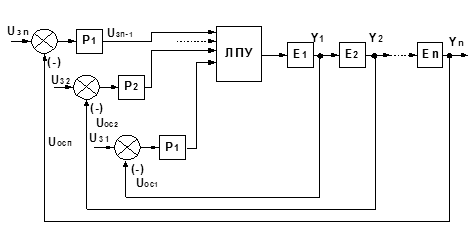

Система с независимым регулированием

Рис.2

Каждому параметру соответствует свой регулятор Р1-Рn и свой сигнал задания ( Uз1 .Uзn) .В такой системе в каждый момент времени регулируется только один параметр. Это обеспечивает логическое переключающее устройство ЛПУ , которое подключает на вход системы выход регулятора воздействие которого в данный момент является определяющим .

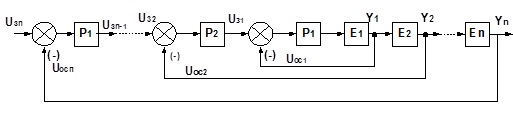

Система подчиненного регулирования

Рис. 3

Регулирование параметров осуществляется последовательно. Каждому регулирующему параметру соответствует свой регулятор . Задающий сигнал каждого последующего регулируемого параметра соответствует выходу предыдущего регулятора.

Поэтому регулирование каждой координаты подчинено регулированию предыдущей. Эта система позволяет настраивать каждый параметр отдельно начиная с внутреннего.

КОМБИНИРОВАННАЯ СУЭП (замкнуто-разомкнутая)

Управление U(t) формируется в зависимости как от отклонения e(t), так и от внешних воздействий x(t), f(t).

U(t) = f[e(t), x(t), f(t)]

Комбинированные системы различают по виду используемых внешних воздействий на системы:

- с разомкнутой цепью управления по возмущающему воздействию; (рис.4)

- с разомкнутой цепью управления по задающему воздействию. (рис. 5)

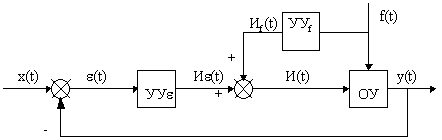

Рис. 4

U(t) = Ue(t) + Uf(t)

Комбинированную СУЭП с разомкнутой цепью по возмущающему воздействию; применяют при действии интенсивной помехи.

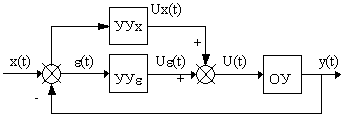

Рис. 5

U(t) = Ue(t) + Ux(t)

Комбинированная СУЭП с разомкнутым каналом по управляющему воздействию, применяется для улучшения отработки задания. Улучшенные точность и быстродействие есть результат совместной работы грубой разомкнутой и точной замкнутой систем управления.

Проектирование САУ ЭП с заданными показателями качества

Главное требование к САУ ЭП - обеспечение заданных статических и динамических характеристик, при которых работа ЭП удовлетворяет требования техпроцесса. Основное требование к системе управления - обеспечение допустимого значения ошибки управления e(t) = х(t)-y(t) в установившихся и переходных режимах, что определяется статическими и динамическими характеристиками САУ ЭП.

Статическая характеристика замкнутой СУЭП - зависимость регулируемой переменной от основного возмущающего воздействия f1 при постоянном задающем воздействии X и при отсутствии других возмущающих воздействий. Статическая характеристика может иметь несколько участков разной формы, каждый из которых соответствует определенным структурам и параметрам системы (рис. 6).

Рис. 6

I- участок стабилизации скорости, CУ с отрицательной обратной связью по скорости.

II- участок стабилизации момента, СУ с О.О.С. по моменту сопротивления.

Данная статическая характеристика имеет два участка I и II, каждому из которых соответствует определенная структура СУЭП.

Статизм системы определяет точность работы системы в установившемся режиме.

, где

- статизм, обусловленный задающим воздействием,

- статизм, обусловленный возмущающим воздействием,

X- заданное значение установившейся регулируемой величины,

Y1- установившееся значение регулируемой величины, соответствующее возмущающему воздействию f1,

Yо- установившееся значение регулируемой величины при f1=0.

Определим, как зависит величина Sx и Sf от параметра К - коэффициент передачи системы.

Рис.7

f1 = 0; eо = Х-Yo;

Рис. 8

f1 ¹ 0; e1 = X- Y1 ;

учитывая, что Y01 = Y1 + Y1Р, определим:

тогда:

где

Рис. 9

DY1- падение значения регулируемой переменной в замкнутой системе под действием возмущения f1 (Рис. 9);
