Замкнутые системы управления

p3+b1p2+b2p+b3=0

;

1-монотонный процесс

2-сходящийся колебательный

3-монотонный колебательный

4-неустойчивая область

Частотные методы.

1.Найквиста - позволяет судить

об устойчивости замкнутой системы по АФХ разомкнутой. Соответственно передаточная функция разомкнутой системы заменяется p ® jwи строится АФХ на комплексной плоскости. Если АФХ не охватывает точку (-1; j0) то замкнутая система устойчива.

2.Михайлова – определяет устойчивость замкнутой системы. Система устойчива, если при увеличении w от Æ до ¥ конец вектора на комплексной плоскости опишет кривую, которая начинается на (+)-й части вещественной оси и последовательно обойдет против часовой стрелки n-квадратов, где n – порядок характеристического уравнения.

3.Метод вещественно-частотной характеристики и ЛАЧХ.

Методы графические и графо-аналитические (методы Башарина и Суворова), методы цифрового и аналового моделирования.

СИСТЕМЫ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ С

СУММИРУЮЩИМ УСИЛИТЕЛЕМ

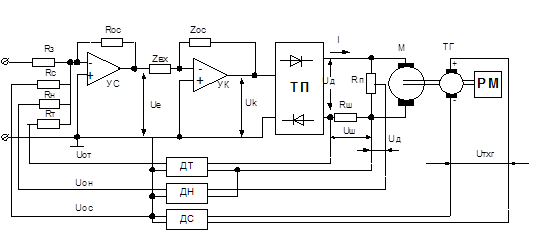

Упрощенная принципиальная схема регулятора w ЭП постоянного тока с отрицательной обратной связью по напряжению, току и скорости на рисунке 20.

Рис. 20

На рисунке приняты следующие обозначения:

М- ДПТ с независимым возбуждением;

ТП- тиристорный управляемый преобразователь;

УС- сумматор-инвертор на базе УПТ с коэффициентом усиления 1;

УК- корректирующее устройство на базе УПТ;

Rш- шунт датчика тока;

Rп- делитель напряжения (датчика напряжения);

ТГ- тахогенератор;

ДТ, ДН, ДС- датчики тока, напряжения, скорости (усилитель, преобразователь, фильтр).

СУЭП строятся на типовых элементах УБСР: УБСР-А (аналоговые), УБСР-Д (дискретные), УБСР-АИ, УБСР-ДИ (с интегральными составляющими в регуляторах).

В состав УБСР входят источники питания, задатчики входных сигналов, датчики измерения регулируемых параметров, усилители, корректирующие устройства КУ, гальванические развязывающие устройства; устройства защиты УЗ, устройства коммутации, устройства логики УЛ и т.д. Основной элемент аналоговой серии УБСР-АИ является УПТ (операционный усилитель) на микросхемах К553УД2 и К140УД7.

К140УД7 - операционный усилитель с внутренней коррекцией АЧХ,

коэффициент усиления - Ку=(2¸3)104;

напряжение питания - Uпит ± 15В;

входное напряжение - Uвых = 10В.

УС - операционный усилитель для суммирования задающего сигнала U3 и сигналов обратной связи: Uот, Uон, Uос.

Если R3 = Rc = Rн = Rт + Rос, коэффициент усиления равен 1.

Ue =U3 - Uон - Uот - Uос.

УК- операционный усилитель, может выполнять функцию:

инвертора напряжения, если Zвх = Zос = R;

усилителя напряжения с К = Rос/Rвх, если Zос = Roc, Zвх = Rвх; Roc ¹ Rвх;

корректирующего устройства, структура и параметры которого определяются характером комплексных сопротивлений Zвх и Zoc.

В этом случае КУ может быть интегральным, дифференциальным, пропорционально- интегральным регулятором и т.п.

Датчики: для получения сигналов обратных связей.

Основные четыре вида датчиков: скорости, напряжения, тока и положения. Датчики момента, усилия, мощности получают путем соответствующей обработки сигналов датчиков тока и напряжения.

Датчики скорости: аналоговые и дискретные.

Аналоговые - тахогенераторы постоянного тока (серии ПТ) и переменного тока (серии ТТ).

Дискретные - модуляция источника света на фотоприемник.

Датчики тока и напряжения должны обеспечить гальваническую развязку сигнала обратной связи от силовой цепи. Датчики системы УБСР обеспечивают гальваническую развязку до 1000В, а датчики тока и магнитного потока, использующие эффект Холла - несколько тысяч вольт. Сигнал на ДТ снимается с шунта или трансформатора тока, на ДН- с делителя напряжения. Сигнал усиливается, выпрямляется (после демодуляции в устройстве гальванической развязки) и фильтруется (RС- фильтр).

Пример датчиков тока и напряжения производства ХЭМЗ:

ДТ- ЗАИ и ДН- 2АИ.

ДТ подключается к шунту, сигнал гальванически развязан, Uвых=±10В; Кус=35- 135 погрешность менее 1%; на выходе RС фильтр с постоянной времени tф = 2мс.

Командные устройства:

1) Бесконтактные сельсинные командоаппараты с ручным приводом - для ввода задания.

Тип СКАЗ- 41, Uпит = 110В, f=50Гц, Uвых снимается с роторной обмотки; угол a=±60о.

2) Задатчик скорости - для систем автоматического регулирования скорости.

Блоки задания скорости: БЗС - на базе б/к сельсина БД- 404, связано с исполнительным двигателем РД- 09. Угол поворота задается микровыключателями.

БЕШД - б/к сельсин с приводом от шагового двигателя через редуктор.

БСР - задатчик скорости реостатного типа с приводом от РД-09 через редуктор. Интенсивность роста задающего напряжения задается заменяемым редуктором с различными коэффициентами передачи. На выходе сельсинов устанавливается фазочувствительный усилитель ФВ-1АИ с Uвых=±10В.

Реализация регуляторов.

Регуляторы в системе неподчиненного регулирования строятся на базе ОУ, которые имеют специальные свойства:

-выход усилителя инверсный по отношению ко входу.

-ОУ может и должен работать в условиях действия глубоких ОС, вплоть до закорачивания вход/выход.

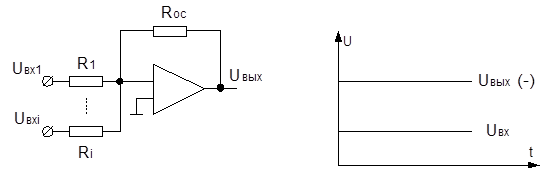

П - регулятор.

.

Рис. 21

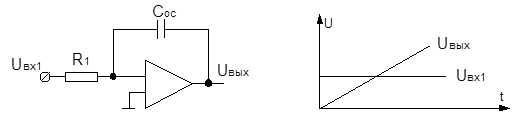

И - регулятор.

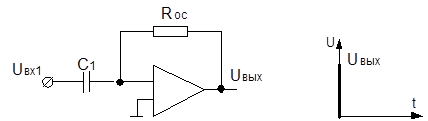

Д - регулятор.

Рис. 22

выходной сигнал - импульс ¥ амплитуды и Æ длительности.

Является источником высокочастотной помехи.

Рис. 23

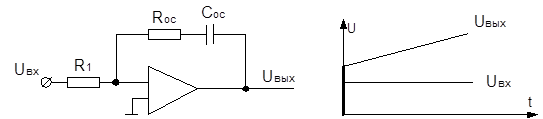

ПИ - регулятор.

где Кп- коэффициент усиления пропорциональной части ПИ-регулятора;

Ти- постоянная времени интегральной части;

.

Рис. 24

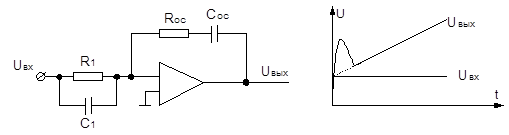

ПИД - регулятор.

Передаточная функция звена будет иметь вид:

.

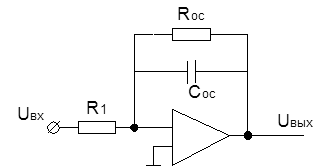

Апериодический регулятор.
