Расчет вращающейся печи для спекания боксита производительностью по спеку

Спек после охлаждения дробят до крупности 6 .8 мм и направляют на выщелачивание, которое производят водой и слабым оборотным раствором соды. Цель выщелачивания - перевод твердого алюмината натрия в раствор. Нерастворимый остаток (шлам) отделяют от алюминатного раствора и отправляют в отвал. Выщелачивание спека должно осуществляться в условиях, способствующих переходу в раствор алюмината натрия

и разложению феррита натрия. А также в условиях, препятствующих протеканию реакций разложения двухкальциевого силиката с дальнейшим образованием нерастворимого алюмосиликата натрия.

В результате частичного разложения двухкальциевого силиката и образования растворимого силиката натрия в алюминатном растворе после выщелачивания содержится кремнезем в количестве соответствующем отношению по массе Аl2О3 к SiO2 (кремниевому модулю) в растворе, равному 30…40.

После обескремнивания пульпа, состоящая из раствора и белого шлама, проходит стадии сгущения и фильтрации. Белый шлам возвращают на приготовление исходной шихты а осветленный алюминатный раствор направляют на карбонизацию, т.е. разложение алюминатного раствора диоксидом углерода. Карбонизацию осуществляют пропусканием через раствор топочных газов содержащих СО

В результате каустический модуль раствора понижается, что создает условия для гидролитического разложения алюмината натрия. Образовавшаяся при этом щелочь карбонизируется новыми порциями СО2, и разложение алюмината натрия продолжатся. Процесс карбонизации должен обеспечить получение крупнокристаллического гидроксида алюминия с минимальным содержанием примеси кремнезема и щелочей.

Конструкция вращающихся печей

Вращающиеся печи широко применяют для нагрева сыпучих материалов в различных отраслях промышленности.

Корпус печи представляет собой сварной металлический барабан диаметром до 5 м и длиной до 185 м, футерованный изнутри огнеупорным кирпичом. Барабан сваривают из листовой стали. Как правило, диаметр барабана по всей длине одинаков.

Футеровка барабана работает в тяжелых условиях, что связанно с периодическими перепадами температур на поверхности кладки, обусловленными вращением печи и пересыпанием находящегося в ней материала. Перепад температур при входе и выходе из-под слоя шихты составляют 150 .200°С. В зоне спекания на футеровку сильное химическое и абразивное воздействие оказывает материал. В зоне сушки кладка подвержена значительному истиранию цепями или отбойными устройствами. Основным материалом для футеровки печей глиноземного производства служит шамот. Высокотемпературные зоны печи выкладывают из хромомагнезитового, магнезитового и периклазошпинелидного огнеупорного кирпича. Толщина футеровки составляет 230 . 350 мм. Чтобы предотвратить разрушение футеровки при остановках печи, барабан должен вращаться до ее полного охлаждения. На наружной поверхности барабана закрепляют стальные опорные бандажи в виде неразрывных колец шириной 400 . 800 мм. Каждый бандаж опирается на два ролика, вращающиеся во время работы печи. Ширина роликов обычно на 50 .100 мм больше ширины бандажа. Опорные ролики установлены на массивных стальных плитах, укрепленных на железобетонных фундаментах таким образом, что барабан печи имеет небольшой уклон к горизонту, составляющий 1 .3 град. Как правило, уклон задают в процентах от общей длины печи (2 .4 %).

Барабан вращается вокруг своей оси со скоростью 0,6 .2,0 об/мин, регулирование числа оборотов барабана производят специальным устройством.

Для остановки вращения печи в любом положении служит электромагнитный фрикционный тормоз, через обмотку которого во время работы печи постоянно пропускается ток. Когда подача тока прекращается, электромагнит выключается и отпускает колодки тормоза, которые и зажимают приводной вал.

Верхний торец печи входит в загрузочную камеру. Сухую шихту загружают в печь с помощью шнекового питателя через патрубок, расположенный в загрузочной камере. Пульпу подают в печь через пульповую трубку ковшом-дозатором или с помощью специальной форсунки. Уловленную пыль возвращают в печь вместе с шихтой, подавая ее либо через дозатор, либо в специальный смеситель.

Нижний конец печи входит в загрузочную (или топочную) камеру. Между ней и барабаном ставят специальное кольцевое уплотнение, перекрывающее щель между вращающимся барабаном и неподвижной камерой.

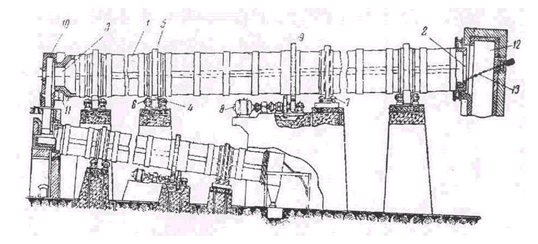

Рис. 1. Печь для спекания бокситов

1- железный барабан, 2- холодный конец, 3 - горячий конец, 4 - ролики, 5 - бандажи, 6 - подшипники, 7 - приспособление, препятствующее сходу барабана с опор, 8 - двигатель, 9 - венцовая шестерня, 10 - топливная головка. 11 - кольцо с кромкой, 12 - загрузочная коробка, 13 - отбойное приспособление (стальная болванка)

Тепловая работа вращающихся печей

Тепловая работа любой печи характеризуется рядом показателей, важнейшими из которых являются тепловой и температурный режимы, производительность печи, удельный расход топлива и коэффициент полезного действия. Тепловой режим характеризует изменение во времени тепловой нагрузки, т.е. количества теплоты, подаваемой в печь в каждый момент времени, а температурный режим представляет собой изменение температуры печи во времени или по длине печи.

В рабочем пространстве вращающейся печи протекают процессы выделения теплоты при сжигании топлива, движения газовой среды и материала, внешнего и внутреннего теплообмена. Эффективность тепловой работы печи зависит от того, насколько совершенно осуществляются в ней эти процессы. От организации тепловой работы вращающихся печей зависят не только производительность и экономичность процесса производства глинозема, но и срок службы печи и качество конечного продукта. Процесс спекания осуществляют при достаточно высоких температурах. По мере изменения температуры по длине рабочего пространства вращающихся печей происходят процессы с образованием различных неустойчивых соединений.

В пламенных печах одним из основных и наиболее эффективных способов улучшения их тепловой работы является интенсификация теплообменных процессов за счет совершенствования процессов горения. Рациональное сжигание топлива позволяет создать в рабочем пространстве вращающихся печей необходимые температурный и газовый режимы, предусмотренные технологией глиноземного производства.

При нагреве сыпучих материалов во вращающихся печах теплота поступает в зону технологического процесса за счет одновременного протекания всех трех видов теплообмена. На участках, где температура продуктов сгорания достигает 1200 .1600°С, осуществляется радиационный режим работы печи. По мере продвижения продуктов сгорания топлива по длине печи они охлаждаются до нескольких сот градусов и режим тепловой работы печи постепенно становится конвективньм. Конкретное распределение в печи зон с конвективным и радиационным режимами работы зависит от вида и параметров технологического процессов. С точки зрения внешнего (по отношению к нагреваемому материалу) теплообмена вращающаяся печи может быть условно разделена на энергетически однородные участки - тепловые зоны, в пределах которых температуру, радиационные характеристики и коэффициент теплоотдачи от газов к материалу можно считать постоянными величинами. Кроме того, в рабочем пространстве происходит и так называемый внутренний теплообмен: поступившая в слой материала теплота распределяется в нем путем теплопроводности. При вращении барабана печи происходит энергичное перемешивание сыпучего материала, температура по высоте слоя практически выравнивается и его можно считать тонким в тепловом отношении телом, нагрев которого может сопровождаться эндо- и экзотермическими реакциями. Перенос теплоты в кладке печи происходит также вследствие теплопроводности. Изменение температуры внутренней поверхности футеровки во времени носит циклический характер. Время цикла равно времени полного оборота печи. Условно его делят на два периода. В первом периоде поверхность кладки находится в контакте с греющими газами и постепенно нагревается, получая от нее теплоту излучением и конвекцией. Ко второму периоду относят время ее контакта с нагреваемым материалом, в течение которого температура поверхности кладки снижается. Анализ данных расчета поля температур кладки, полученных при решении уравнения теплопроводности с использованием численных методов, показал, что колебания температуры во времени происходят на определенном расстоянии от поверхности футеровки, получившим название глубины проникновения тепловой волны. Колебания температуры, достигающие на внутренней поверхности барабана при входе и выходе ее из-под слоя шихты нескольких сотен градусов, распространяются на глубину 1 .5 см., чем ближе к поверхности, тем выше термические напряжения, возникающие в кладке, и тем больше вероятность ее разрушения (трещины, сколы и т.д.).
