Обследование дорожных условий и повышение безопасности движения на улице Советской города Волгодонска

II. Рассмотрим перекресток ул. Советская – ул. Ленина

III.

Рис. 2.9 – Условная схема движения на перекрестке ул. Советская – ул. Ленина.

Пересечение ( П ) – 3

Слияние (С) – 3

Разветвление () – 3

Рассматриваемый перекрес

ток является перекрестком малой сложности.

а) Пятибалльная система: m = 3 + 3∙3 + 5∙3 = 27 баллов.

Принято считать такое пересечение узлом малой сложности, так как m<40 баллов.

б) Так как данное пересечение под углом 90 градусов, то условный балл опасности пересечения равен 6:

Десятибалльная система: m = 3∙4 + 3 ∙4 + 6 ∙3 = 25 баллов.

Принято считать такое пересечение узлом малой сложности.

Определим конфликтующие потоки по американской методике, данные занесем в табл. 2.8.1, интенсивность движения ТС на пересечении показана на (рис. 2.7а).

Таблица 2.8.1

2.3 Транспортно-эксплуатационные качества улицы Советская

Покрытие улицы Советская на исследуемом участке сделано из асфальтобетона, его состояние можно определить как хорошее. Однако на основной проезжей части, в некоторых местах, находится несколько выбоины больших размеров, т.е. превышающих по размерам допустимое по ГОСТ Р 50597 – 93 значение 15605 см. Эти выбоины и их размеры изображены на существующей схеме организации движения.

Построим продольный профиль и план исследуемого участка ул. Советская. В данном курсовом проекте я располагал данными геодезической съемки и использовал их при построении продольного профиля для определения коэффициентов аварийности.

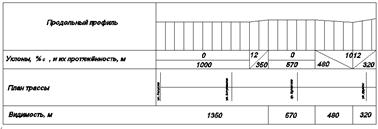

Рис. 2.10 – План и продольный профиль ул. Советская

Измерим коэффициент сцепления шин с покрытие дороги на исследуемом участке.

Исследуем ровность дорожного покрытия ул. Советская. Ровность покрытия значительно влияет на долговечность дорожной одежды, величину динамометрических нагрузок взаимодействия дороги и автомобиля, комфортабельность и безопасность движения.

Трехметровая рейка имеет размeткy по длине через 0,5 м в виде вертикальных штрихов, под кoтoрыми производятся замеры. Металлический клин, боковые грани кoтopoгo представляют собой прямоyгoлъный трeyгoльник с размерами катетов 20х200 мм. Больший катет имеет разметку через 1 см, что позволяет измерять просвет между рейкой и поверхностью слоя в диапазоне 1-20 мм с точностью 1 мм.

Измерение проводятся 20 раз на протяжении участка дороги через равные по длине интервалы. Подкладывая клин под рейку, отмечают высоту просвета рейки над поверхностью дорожного покрытия.

Результаты измерений занесём в журнал измерения неровностей поверхностного слоя.

Таблица 2.9 – Журнал измерения неровностей поверхностного слоя.
