М1 – для пород I-III категории по буримости. Диаметры коронки 132 мм.;
СМ3 – для бурения малоабразивных монолитных пород IV- VI категорий по буримости. Диаметр коронки 132мм.
5.2.3.3 Технические характеристики УРБ – 2А2
Установка разведочного бурения УРБ-2А2 предназначена для бурения геофизических и структурно-поисковых скважин на нефть и газ, разведка месторождений твердых полезных
ископаемых, строительных материалов и подземных вод, инженерно-геологических изысканий, бурения водозаборных и взрывных скважин. Бурение производится вращательным способом с промывкой или продувкой скважины или шнеками.
Перемещающийся по мачте вращатель с гидроприводом используется при бурении, наращивании бурильного инструмента без отрыва от забоя и выполняет совместно с гидроподъемником работу по спуску (подъему) инструмента и его подачу при бурении. Вращатель перемещается по мачте при помощи гидроцилиндра и талевой системы.
Управление установкой полностью гидрофицировано и сконцентрировано на пульте бурильщика. На пульте находятся контрольные приборы и регуляторы усилия на забой, скорости подачи и подъема, а также частоты вращения шпинделя вращателя.
Технические характеристики:
Таблица 16
Глубина бурения геофизических скважин, м |
100 (с промывкой) |
Глубина бурения структурно-поисковых скважин с промывкой, м |
300 |
Глубина бурения структурно-поисковых с продувкой забоя воздухом, м |
30 |
Глубина бурения шнеками, м |
30 |
Начальный диаметр бурения с промывкой, мм |
190 |
Конечный диаметр бурения геофизических скважин, мм |
118 |
Конечный диаметр бурения структурно-поисковых скважин, мм |
93 |
Диаметр бурения с промывкой, мм |
135 |
Диаметр бурения с продувкой забоя воздухом, мм |
135 |
Вращатель | |
Тип подвижный. частота вращения, с-1 (об/мин) |
I скорость - 2,33 (140) II скорость - 3,75 (225) III скорость - 5,42 (325) |
Ход, мм |
5 200 |
Момент силы, Н-м (кгс-м) |
I скорость := 2010 (205) II скорость - 1210 (123) III скорость - 830 (85) |
Привод |
Гидропривод через аксиально-поршневой гидромотор |
Рабочее давление в гидросистеме, Па (кгс/см.кв.) |
9,8.10*8 (100) |
Мачта | |
Тип |
сварная с гидравлическими опорными домкратами. |
Грузоподъемность, Н (кгс) |
58 800 (6 000) |
Механизм для спуска, подъема и подачи инструмента | |
Тип |
Домкрат гидравлический с полиспастной системой. |
Грузоподъемность, Н (кгс) |
45 (4600) |
Усилие вниз, Н (кгс) при давлении 8,3.10*6 Па (85 кгс/см.кв.) |
25 500 ( 2600) |
Скорость подъема инструмента, м/с |
0 - 1.1 |
Трубы бурильные | |
Диаметр, мм |
50 (60,3) |
Длина, мм |
4 500 |
Буровой насос | |
Марка |
грязевой НБ-32 (50) |
Наибольшая объемная подача бурового насоса, куб.м/с |
0.011 |
Наибольшее давление на выходе из бурового насоса, МПа |
6.3 |
Компрессорная станция | |
Тип |
КСБУ1-5А (К-5А) или КСБУ-4ВУ1-5/9 (4ВУ1) |
Производительность компрессора, куб.м/мин |
10 (+-5) |
Наибольшее избыточное давление на выходе компрессора, МПа (кгс/см2) |
0.8 (8) |
Дополнительные характеристики | |
Частота вращения бурового снаряда, 1/с |
2.33; 3.75; 5.42 |
Наибольший крутящий момент, Н*м |
2 010 |
Ход вращателя, мм |
+5 200 |
Скорость подъема бурового снаряда, м/с |
до 1.25 |
Общие характеристики | |
Габаритные размеры, мм |
8 450 х 2 50 0 х 3 350 |
Снаряженная масса, кг |
12 850 |
Полная масса, кг |
13 000 |
Распределение полной массы на переднюю ось, кг |
4 140 |
Распределение полной массы на заднюю тележку, кг |
8 860 |

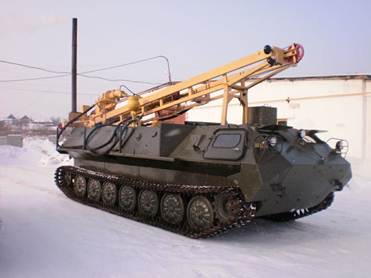

Рисуноук 5.1 «УРБ-2А2, на базе шасси МТЛБу»

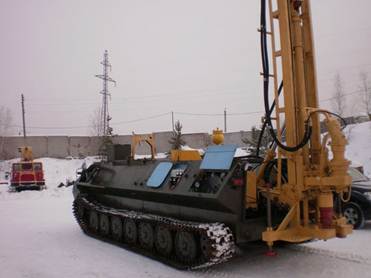

Рисуноук 5.2 «УРБ-2А2, на базе шасси МТЛБу»
5.2.3.4 Мероприятия по повышению выхода керна
Для повышения выхода керна предусматривается проводить бурение укороченными рейсами (не более 0,5м), не допускается превышение осевой нагрузки на забой более 3кН. Заклинивание керна проводят затиркой, для чего необходимо последние 0,05-0,1м рейса пройти с повышенной осевой нагрузкой на забой.
