где mсм - количество смен работы оборудования, mсм = 2смен;

ηр - коэффициент замещения, учитывающий время простоев основного технологического оборудования, ηр = 0,95.

3.2 Расчет годовой производственной программы ремонта узлов или деталей вагонов на проектируемом участке (отделении)

Тележечный участок

Программа участка определяется из расчета,

что в участок поступают все тележки из-под вагонов, проходящих деповской (ДР) и 10÷15% - для грузового депо из-под вагонов текущего отцепочного (ТР-2) ремонта. При этом программа текущего отцепочного ремонта составляет в среднем 25 % от программы деповского ремонта .

На основании этого программа тележечного участка определяется по формуле:

— для грузового депо:

Так как тележки в депо ремонтируются, как правило, поточным методом, рассчитаем основные параметры технологического процесса ремонта тележек на участке:

- ритм выпуска тележек из ремонта, R, показывает, сколько их выпускается из ремонта за час, значение ритма определяется по формуле:

- фронт работы участка Фр — это количество тележек, ремонтируемых одновременно на позициях поточных линий, значение фронта работ определяется по формуле:

где - норма простоя тележки в ремонте,4 ч.

- количество позиций на участке равно фронту работ:

- такт поточной линии ремонта тележек τ — это время между последовательным выпуском их или время нахождения тележек на каждой из позиций:

3.3 Особенности технологического процесса ремонта детали или узла вагона на участке

В данном разделе кратко описывается последовательность выполнения операций при ремонте узла или детали вагона, ремонтируемого на участке (отделении) с указанием основного технологического оборудования и профессий работников, выполняющих ремонтные операции.

Назначение: ремонт тележек с выкаткой из-под вагона. Ремонт производится по технологической схеме в следующей последовательности:

Выкатка тележек и подача их из ВСЦ в тележечный участок, для того чтобы произвести выкатку тележек нужно поднять кузов вагона по средствам электродомкратов, затем слесаря по ремонту подвижного состава производят непосредственно саму выкатку тележек.

Выкатка колесных пар из тележек и подача их в колесный цех, выкатку колесных пар осуществляют по средствам мостового крана, телегу поднимают за надрессорную балку, как только корпус буксы выйдет из зацепления с направляющими челюстями боковой рамы подъем телеги можно завершить, соблюдая меры предосторожности, стропальщик должен откатит колесные пары из-под телеги.

Обмывка рамы тележки в моечной машине, рама закатывается в моечную машину на конвейере, где происходит ее обмывка водой с добавлением каустической соды под давлением в 6 атмосфер.

Окончательная разборка и дефектация узлов тележки, на данном этапе происходит разборка телеги, ее обмер, дефектоскопирование элементов (не всех), после чего детали бракуются или ремонтируются, обмер производит бригадир, разборку осуществляют слесаря, дефектоскопирование деталей – дефектоскопист, с квалификацией не ниже 2 уровня.

Подача рамы (боковых рам) и надрессорной балки на ремонтные позиции, производится ремонт боковых рам и надрессорных балок под ближайший ремонтный размер.

Общая сборка, сборка телеги из отремонтированных или замененных деталей, в соответствии с размерами и параметрами, характерных после ремонта, сборку осуществляют слесаря.

Подкатка отремонтированных колесных пар, подкатка отремонтированных колесных пар под телегу, колеса в тележечный цех подаются из колесного.

Окраска собранной тележки, окраска телеги осуществляется в окрасочной машине или маляром (в черный цвет).

Приемка ОТК, приемка и клеймение отремонтированной телеги, контроль осуществляет мастер или бригадир.

Структура тележечного цеха:

Участок разборки и обмывки;

Участок осмотра и сортировки деталей;

Участок ремонта и комплектовки рам;

Участок сборки, окраски и сушки.

Ремонт производится поточным методом, расчет параметров аналогичен ВСЦ.

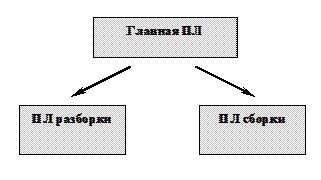

Примерное расположение ремонтных участков (отделений) типового тележечного участка приведено на схеме:

Такт работы ПЛ ремонта тележек:

для грузового депо: tрек = 8 – 15 мин.

3.4 Расчет и выбор потребного количества основного технологического оборудования, подъемно-транспортных устройств и приспособлений

Для обоснованного выбора (расчета) оборудования необходимо четко определиться с последовательностью выполнения операций при ремонте узла или детали вагона, ремонтируемого на участке (отделении).

Потребное количество основного технологического оборудования, подъемно - транспортных устройств и приспособлений, рассчитанное в соответствии с характерными особенностями разрабатываемого технологического процесса сводится в таблицу 3.2, где указываются все наименования (типы), количество, технико-экономические параметры основного технологического оборудования, подъемно - транспортных устройств и приспособлений.

Для большинства производственных участков депо потребное количество основного (станочного) технологического оборудования определяется исходя из его производительности, трудоемкостей выполняемых на нем операций, объема требуемых работ и действительного фонда времени его работы.
