Устройство пневмоподвески автомобиля

Настройка частоты

В зависимости от размеров двигателя и оборудования осевая нагрузка (подрессоренные массы) одной модели автомобиля варьируется очень сильно.

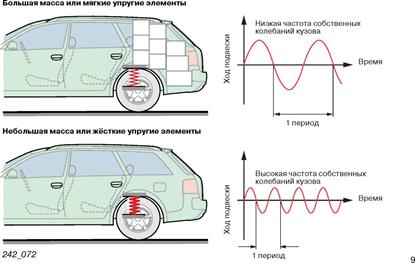

Чтобы сохранять высоту кузова (т. е., внешний облик) и частоту собственных колебаний кузова, которая определяет динами

ку движения, почти одинаковыми для всех вариантов, в соответствии с осевой нагрузкой на передней и задней осях устанавливаются различные комбинации упругих элементов и амортизаторов.

Так, например, частота собственных колебаний кузова для Audi A6 настраивается на 1,13 Гц на передней оси и на 1,33 Гц на задней оси (расчётные величины).

Жёсткость упругих элементов, таким образом, является решающим фактором для величины частоты собственных колебаний кузова.

Степень демпфирования колебаний амортизатором не оказывает заметного влияния на величину частоты собственных колебаний кузова. Она влияет лишь на то, насколько быстро затухнут колебания (постоянная затухания).

В стандартной ходовой части без регулирования дорожного просвета задняя ось, как правило, настроена на более высокую частоту собственных колебаний кузова. Это сделано из расчета, что при загрузке автомобиля в основном увеличивается нагрузка на заднюю ось, что автоматически понижает частоту собственных колебаний.

Параметры упругих элементов

Характеристика упругого элемента (жёсткость)

При построении графика в координатах сила-ход мы получим графическую характеристику упругого элемента.

Жёсткость упругого элемента — это отношение действующей силы к ходу. Жёсткость упругих элементов измеряется в Н/мм

Она даёт представление о том, является ли упругий элемент мягким или жёстким.

Если жёсткость упругого элемента является постоянной на протяжении всего хода, то он имеет линейную характеристику.

Мягкой упругий элемент обладает пологой характеристикой, а жёсткий упругий элемент отличается крутой характеристикой.

Винтовая пружина становится более жёсткой при:

· увеличении диаметра прутка;

· уменьшении диаметра пружины;

· уменьшении числа витков.

Если жёсткость упругого элемента растёт вместе с увеличением его деформации, то он имеет прогрессивную характеристику.

Винтовые пружины с прогрессивной характеристикой можно отличить по:

a) неравномерному шагу витков;

b) конической форме навивки;

c) переменному диаметру прутка;

d) комбинации двух упругих элементов (пример см. на следующей странице).

Основы теории пневматической подвески

Пневматическая подвеска с регулированием дорожного просвета

Такая пневматическая подвеска является регулируемой.

При использовании пневматической подвески регулирование дорожного просвета не связано с дополнительными техническими ухищрениями, поэтому интегрируется в общую систему настроек. Основные достоинства регулирования дорожного просвета:

· Статический ход сжатия упругого элемента (пневмобаллона) не зависит от нагрузки и всегда одинаков

· Уменьшаются габариты колёсных ниш, обусловленные величиной свободного перемещения колёс. Это благоприятно сказывается на общем использовании объёма кузова автомобиля.

· Кузов автомобиля может иметь более мягкое подрессоривание, что повышает уровень комфорта в движении.

· Сохранение полного хода сжатия и отбоя упругого элемента при любых нагрузках.

· Сохранение полного дорожного просвета при любых нагрузках.

· При загрузке не изменяются углы установки колес.

· Не увеличивается Cx (коэффициент аэродинамического сопротивления), нет ухудшения внешнего вида.

· Меньший износ шаровых опор благодаря небольшим углам наклона пальцев.

· При необходимости возможна более высокая нагрузка.

Неизменное (расчётное) положение кузова автомобиля (подрессоренной массы) поддерживается путём регулировки давления в пневмобаллонах.

Статический ход сжатия благодаря регулированию давления всегда остаётся одинаковым и его не требуется принимать в расчёт при конструировании колесных ниш.

Sстат=0

Другой особенностью пневматической подвески с функцией регулирования дорожного просвета является то, что частота собственных колебаний кузова остаётся почти постоянной при изменении массы автомобиля.

Помимо принципиальных достоинств системы регулирования дорожного просвета, её внедрение на пневматической подвеске обеспечивает важнейшее преимущество.

Благодаря тому, что давление воздуха в пневматических упругих элементах регулируется в зависимости от нагрузки, достигается изменение жёсткости пропорционально величине подрессоренной массы. В результате этого частота собственных колебаний кузова и, вследствие этого, комфорт в движении остаются почти неизменными вне зависимости от нагрузки.

Следующим преимуществом является обусловленная принципом действия прогрессивная характеристика пневматического упругого элемента.

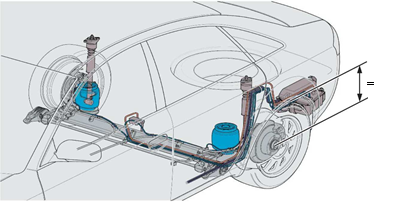

При помощи полностью несущей пневматической подвески обеих осей (Audi allroad quattro) можно регулировать величину дорожного просвета автомобиля:

обычное положение для движения в городе;

пониженное положение для езды на высокой скорости для улучшения динамики и уменьшения силы сопротивления воздуха;

повышенное положение для движения по пересеченной местности и по плохим дорогам.

«Полностью несущая» означает:

Системы регулирования дорожного просвета часто представляют собой комбинацию стальных или газонаполненных упругих элементов с гидравлическим или пневматическим устройством регулирования. Величина усилия, воспринимаемого такой подвеской, слагается из суммы усилий, воспринимаемых работающими упругими элементами. Поэтому такую подвеску называют «частично несущей» (Audi 100/Audi A8).

Подвески с регулированием дорожного просвета (на задней оси) и Audi allroad quattro (на задней и передней осях) имеют несущие пневматические упругие элементы и поэтому называются «полностью несущие».

Конструкция пневматического упругого элемента

На легковых автомобилях в качестве упругих элементов используются пневмобаллоны рукавного типа.

При малых габаритах такая конструкция обеспечивает большую деформацию упругого элемента.

Пневматический упругий элемент состоит из:

· Верхней крышки корпуса

· Резинокордного рукавного элемента

· Поршня (нижней крышки корпуса)

· Зажимного кольца

Наружный и внутренний слои изготавливаются из высококачественного эластомера. Материал устойчив к любым атмосферным воздействиям и является маслостойким. Внутренний слой воздухонепроницаемый.
