Анализ конструкции и методика расчета автомобиля ВАЗ-2108

Содержание

Техническая характеристика автомобиля

1 Трансмиссия автомобиля

1.1 Сцепление

1.2 Коробка передач автомобиля

1.3 Главная передача автомобиля

1.4 Дифференциалы трансмиссии автомобиля

1.5 Силовые приводы, валы и полуоси трансмиссии автомобиля

2 Ходовая часть шасси автомобиля

2.1 Подвески автомобиля

2.2 Колеса и шины автомобиля

2.3 Пол

уоси и балка

2.4 Несущая система автомобиля

3 Система управления шасси автомобиля

3.1Тормозная система автомобиля

3.2 Рулевое управление автомобиля

Список использованных источников

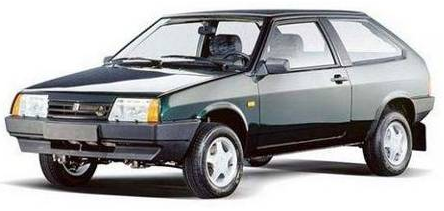

Технические характеристики автомобилей семейства ваз 2108

Таблица 1 – Технические характеристики автомобиля ВАЗ 2108

1. Трансмиссия автомобиля

1.1 Сцепление

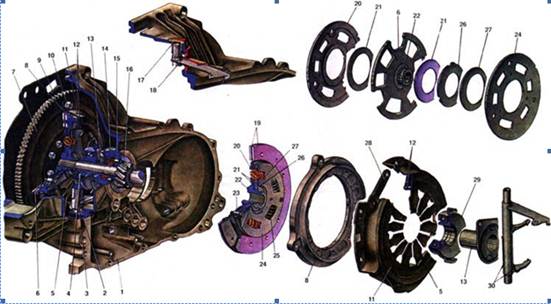

Устройство сцепления автомобиля ВАЗ-2108

1. Картер сцепления; 2. Опорная втулка вала вилки выключения сцепления; 3. Вилка выключения сцепления; 4. Подшипник выключения сцепления; 5. Нажимная пружина; 6. Ведомый диск; 7. Маховик; 8. Нажимной диск; 9. Шкала для проверки момента зажигания; 10. Болт крепления сцепления к маховику; 11. Кожух сцепления; 12. Опорные кольца нажимной пружины; 13. Направляющая втулка муфты подшипника выключения сцепления; 14. Сальник первичного вала коробки передач; 15. Подшипник первичного вала; 16. Первичный вал; 17. Втулка вала вилки выключения сцепления; 18. Защитный чехол вилки выключения сцепления; 19. Фрикционные накладки ведомого диска; 20. Передняя пластина демпфера; 21. Фрикционные кольца демпфера; 22. Ступица ведомого диска; 23. Упор демпфера; 24. Задняя пластина демпфера; 25. Пружина демпфера; 26. Опорное кольцо пружинной шайбы; 27. Пружинная шайба демпфера; 28. Пластина, соединяющая кожух сцепления с нажимным диском; 29. Муфта подшипника выключения сцепления; 30. Соединительная пружина вилки и муфты подшипника выключения сцепления.

Анализ конструкции в соответствии с требованиями

Надежная передача крутящего момента от двигателя к трансмиссии

Максимальное значение передаваемого сцеплением момента определяется уравнением

MCmax = MKmax β.

Обычно принимают коэффициент запаса β = 1,2 .2,5 в зависимости от типа сцепления и его назначения. Сцепления с диафрагменными пружинами имеют наиболее низкое значение коэффициента запаса. Большие значения β принимают для сцеплений грузовых автомобилей и автобусов.

Момент Мс, передаваемый сцеплением, создается в результате взаимодействия поверхностей трения ведомого диска с контртелом (маховиком, нажимным диском). Рассмотрим процесс этого взаимодействия, используя рис. 2

Рисунок 2. Схема к определению расчетного момента сцепления
