Анализ конструкции и методика расчета автомобиля ВАЗ-2108

Схема тормозного привода автомобилей ВАЗ-2108 представлена на рисунке 31. Здесь применен главный тормозной цилиндр типа «Тандем», в котором имеются две секции с автономным питанием тормозной жидкостью. Передняя секция связана трубопроводом с задним тормозным контуром, а задняя — с передним контуром.

Рисунок 31.

Схема двухконтурного тормозного гидропривода автомобиля ВАЗ-21008

Если не учитывать трения, реакции клапанов и усилия пружин, то уравнение равновесия реактивной шайбы примет вид

pж F4 — Pпед uпед — (pБ — pА) F3 = 0, (1)

где pж — давление тормозной жидкости в главном цилиндре; F4 — площадь поршня гидроцилиндра; pА и pБ — давление в полостях соответственно А и Б; F3 — активная площадь поршня.

С достаточным приближением можем считать, что давление р0 во всех точках Реактивной шайбы одинаково.

Тогда

pж F4 = p0 F2; (2)

Pпед uпед = p0 F1, (3)

где F1 и F2 — торцовые площади соотвественно плунжера и реактивной шайбы.

Определим из этих уравнений усилие на штоке

(pБ — pА) F3 = p0 (F2 — F1). (4)

Подставим полученное значение в уравнение (1):

(pБ — pА) F3 = Pпед uпед (F2 — F1) / F1. (5)

Из этого уравнения видно, что усилие, создаваемое усилителем, прямо пропорционально усилию на педали.

Разделив обе части уравнения (6) на Pпед uпед, получим значение коэффициента усиления

Ку = (pБ — pА) F3 / (Pпед uпед) = (F2 — F1) / F1.

Как видно из этого уравнения, коэффициент усиления увеличивается с увеличением площади поршня , с уменьшением торцовой площади плунжера или с ростом площади реактивной упругой шайбы. Следует отметить, что изменение соотношения площадей F2 и F1, в отличие от площади F3, не влияет на усилие, развиваемое усилителем, а только изменяет усилие на педали.

3.2 Рулевое управление автомобиля

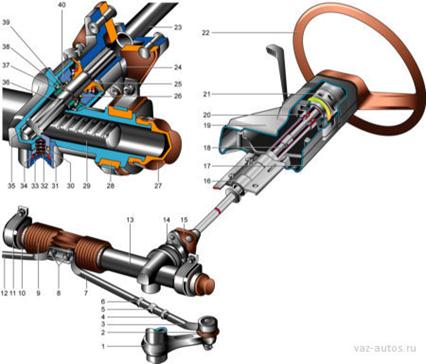

1 – поворотный рычаг; 2 – шаровой шарнир наконечника; 3 – наружный наконечник рулевой тяги; 4, 6 – контргайка; 5 – регулировочная тяга (муфта); 7, 12 – внутренний наконечник рулевой тяги; 8 – болты крепления внутреннего наконечника рулевой тяги к рейке; 9 – защитный чехол; 10, 28 – опоры рулевого механизма; 11 – скоба крепления рулевого механизма; 13 – картер рулевого механизма; 14 – стяжной болт муфты; 15 – эластичная муфта; 16 – кронштейн крепления вала рулевого управления; 17 – нижняя часть облицовочного кожуха; 18 – вал рулевого управления; 19 – верхняя часть облицовочного кожуха; 20 – подшипник; 21 – демпфер; 22 – рулевое колесо; 23 – промежуточный вал рулевого управления; 24 – фланец эластичной муфты; 25 – пыльник; 26 – уплотнительное кольцо; 27 – защитный колпачок; 29 – рейка; 30 – уплотнительное кольцо упора; 31 – упор рейки; 32 – пружина; 33 – гайка упора; 34 – стопорное кольцо гайки упора; 35 – роликовый подшипник; 36 – приводная шестерня; 37 – шариковый подшипник; 38 – стопорное кольцо; 39 – защитная шайба; 40 – гайка подшипника.

Анализ и оценка рулевого управления автомобиля

Минимальный радиус поворота автомобиля. Расстояние от центра поворота до центра пятна контакта шины с дорогой (оси следа) внешнего колеса при наибольшем угле поворота управляемых колес обычно приводится в технических характеристиках автомобилей и называется минимальным радиусом поворота.

Минимальный радиус поворота двухосного, трехосного автомобилей с жестким передними управляемыми колесами

Rнmin = L / sinθнmax

где θнmax — максимальный угол поворота наружного управляемого колеса.

Минимальный радиус поворота автомо-со всеми управляемыми колесами

Rнmin = L / (2 sinθнmax).

При определении Rнmin расстоянием от оси шкворня до центра пятна контакта шины обычно пренебрегают.

Общий КПД рулевого управления. Этот параметр определяется произведением КПД рулевого механизма и рулевого привода:

ηру= ηрм ηрп.

Угловое передаточное число рулевого управления. Отношение элементарного угла поворота рулевого колеса к полусумме элементарных углов поворота наружного и внутреннего колес uω = dα/dθ, (где dθ = (dθн + dθв) / 2) —угловое передаточное число. Оно переменно и зависит от передаточных чисел рулевого механизма uрм и рулевого привода uрп:

uω = uрм uрп.

Передаточное число рулевого механизма uрм — отношение элементарного угла поворота рулевого колеса к элементарному углу поворота вала сошки. В зависимости от конструкции рулевого механизма оно может быть постоянным в процессе Поворота рулевого колеса или переменным. Считается, что рулевые механизмы с переменным передаточным числом (uРМmax соответствует нейтральному положению рулевого колеса) целесообразно применять для легковых автомобилей. Это обеспечивает большую безопасность движения на повышенных скоростях, так как малый угол поворота рулевого колеса не вызывает значительного поворота управляемых колес. Для грузовых автомобилей и особенно для автомобилей высокой проходимости, не оборудованных рулевыми усилителями, целесообразно применять рулевые механизмы, uРМmax которых соответствует крайним положениям рулевого колеса, что облегчает управление автомобилем при маневрировании.

Передаточное число рулевого привода uрп — отношение плеч рычагов привода. Поскольку положение рычагов в процессе поворота рулевого колеса изменяется, то передаточное число рулевого привода переменно: uрп = 0,85 .2,0. Большие значения выбирают для специальных автомобилей.

Силовое передаточное число рулевого управления. Его оценивают отношением суммы сил сопротивления повороту управляемых колес к усилию, приложенному к рулевому колесу. Иногда под силовым передаточным числом понимают отношение момента сопротивления повороту управляемых колес Мc к моменту, приложенному на рулевом колесе Мр.к:

uс = Мс / Мр.к.

Силовое передаточное число может служить критерием оценки легкости управления по усилию, приложенному к рулевому колесу для поворота управляемых колес. При проектировании автомобилей ограничивается как минимальное (60 Н), так и максимальное (120 Н) усилие.

Ограничение минимального усилия необходимо, чтобы водитель не терял «чувства дороги». Для поворота на месте на бетонной поверхности усилие не должно превосходить 400 Н. По ГОСТ 21398-75 максимальное усилие при выходе из строя усилителя не должно превышать 500 Н у грузовых автомобилей.

Оценка действующих нагрузок на детали рулевого механизма и рулевого привода автомобиля

КПД рулевого механизма. От КПД рулевого механизма в значительной стегни зависит легкость управления. КПД пулевого механизма при передаче усилия от рулевого колеса к сошке — прямой КПД:

η ↓рм = 1 — Mтр1 / Мр.к,

где Mтр1 — момент трения рулевого механизма, приведенный к рулевому колесу; Мр.к — момент, приложенный к рулевому колесу.

Обратный КПД характеризует передачу усилия от сошки к рулевому колесу:
