Анализ конструкции и методика расчета автомобиля ВАЗ-2108

,

где PI, РII, РIII, . , Рn — эквивалентные нагрузки на подшипник на каждой передаче при долговечности соответственно

LI; LII, LIII ., Ln; ,

Li = Si / (2`

0;rк uтр ∙ 106),

где Si — пробег автомобиля на каждой передаче; uтр — передаточное число части трансмиссии от вала, на котором установлен подшипник, до вала ведущего колеса автомобиля).

Динамическая грузоподъемность подшипника

.

1.3 Главная передача

Применяемая при поперечном расположении двигателя в переднеприводных автомобилях, цилиндрическая главная передача размещается в общем картере с коробкой передач и сцеплением. Шестерня главной передачи закрепляется на ведомом валу коробки передач, а иногда выполняется за одно целое с этим валом и устанавливается консольно. При консольной установке шестерни главная передача и дифференциал могут быть несколько сдвинуты в сторону двигателя, тем самым уменьшается разница длины полуосей. С той же целью колесо закрепляется на картере дифференциала, обычно с левой по ходу автомобиля стороны.

В существующих конструкциях зубья цилиндрической передачи выполняются прямыми («Форд Фиеста»), косыми (ВАЗ-2108, «Фиат Уно»), шевронными (Хонда).

Передаточное число цилиндрической пары обычно принимают 3,5 .4,2. Так как число зубьев шестерни для обеспечения плавности зацепления должно быть не менее десяти, то при большем передаточном числе размеры зубчатого колеса увеличиваются, в результате чего снижается дорожный просвет и повышается уровень шума при работе главной передачи. КПД цилиндрической пары — не менее 0,98.

1.4 Дифференциалы трансмиссии автомобиля

Анализ и оценка конструкции дифференциала автомобиля

На автомобиле ВАЗ-2108 применяется симметричный конический сателитный дифференциал. Симметричные конические дифференциалы наиболее распространенные (их часто называют простыми). Применяются они как на легковых, так и грузовых автомобилях, в качестве межколесных, а иногда и межосевых дифференциалов.

Для обеспечения смазки сателлитов оси в месте посадки сателлитов должны иметь лыски или спиральные канавки, удерживающие масло. Сателлиты и полуосевые шестерни выполняются прямозубыми. Число зубьев сателлитов и полуосевых шестерен может быть четным и нечетным, но для обеспечения сборки должно подчиняться условию 2zш / n = k,

где zш — число зубьев полуосевой шестерни; п — число сателлитов, k — целое число.

К преимуществам простого конического дифференциала следует отнести:

- обеспечение устойчивости при движении по скользкой дороге и торможении двигателем благодаря равенству тангенциальных реакций на ведущих колесах;

- простоту устройства, малые размеры и массу, надежность, высокий КПД.

Отрицательным качеством является ограничение проходимости.

Нагрузки в дифференциале

В коническом дифференциале определяют нагрузки на зубья сателлитов, полуосевых шестерен, крестовину и нагрузки со стороны сателлитов на корпус дифференциала.

Нагрузку на зубья сателлита и полуосевых шестерен оределяют из условия, что окружная сила распределена поровну между всеми сателлитами и каждый сателлит передает усилие двумя зубьями. Окружная сила, действующая на один сателлит,

Рс = Мкmах uкп1uгп/(r1 nс),

где r1 — радиус приложения; nс — число сателлитов (рис. 10).

Рисунок 10. Схема сателлита

Напряжение изгиба определяется по ГОСТ 21354—87. Износ зубьев не учитывается.

Материал сателлитов и полуосевых шестерен: сталь 18ХГТ, 25ХГМ, 20ХН2М; [σи] =500 .800 MПa.

Шип крестовины (18ХГТ, 20ХНЗА и др.) под сателлитом испытывает:

- напряжение смятия

σсм = Pc/(dl1), [ σсм] =50 .60 МПа;

- напряжение среза

τср = 4Рс/(πd2), [τср] =100 .120 МПа;

- напряжение смятия в месте крепления в корпусе дифференциала под действием окружной силы Рд = Мкmах uкп1uгп/(r2 nс):

σсм = Pд/(dl2), [σсм] =50 .60 МПа.

Давление торца сателлита на корпус дифференциала определяется напряжением смятия:

σсм = Pxc / F, [σсм]=10 .20 МПа,

где Pxc = Рс tgαω sinδc (αω — угол зацепления; δc — половина угла конуса сателлита).

1.5 Силовые приводы, валы и полуоси трансмиссии автомобиля

Карданные передачи применяются в трансмиссиях автомобилей для силовой связи механизмов, валы которых не соосны или расположены под углом, причем взаимное положение их может меняться в процессе движения. Карданные передачи могут иметь один или несколько карданных шарниров, соединенных карданными валами, и промежуточные опоры. Карданные передачи применяют также для привода вспомогательных механизмов, например, лебедки. В ряде случаев связь рулевого колеса с рулевым механизмом осуществляется при помощи карданной передачи.

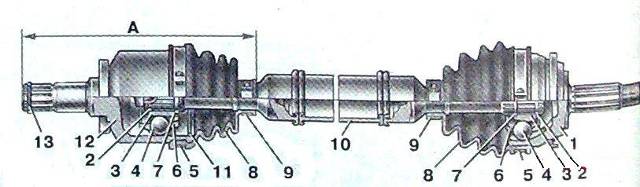

Привод пдреднего колеса:

1 - корпус наружного шарнира; 2 - стопорное кольцо; 3 - обойма;4 - шарик; 5 - наружный хомут;6 - сепаратор;7 - упорное кольцо;8 - защитный чехол; 9 - внутренний хомут; 10 - вaл привода колеса; 11 - фиксатор внутреннего шарнира; 12- корпус внутреннего шарнира; 13 - стопорное кольцо корпуса внутреннего шарнира; А - контрольный размер

Методика расчёта привода трансмиссии автомобиля

Упругий полукарданный шарнир должен центрироваться, иначе балансировка карданного вала может нарушиться.

В основе всех конструкций карданных шарниров равных угловых скоростей лежит единый принцип: точки контакта, через которые передаются окружные силы, находятся в биссекторной плоскости валов.

Для пояснения этого рассмотрим простейшую модель, приведенную на рисунке 12.

Окружная скорость точки контакта О υO = ω1r1; υO = ω2r2, откуда ω1r1 = ω2r2. Подставив в это равенство значения r1 = AOsinα и r2 = BOsinβ получим ω1AOsinα = ω2BOsinβ. Угловые скорости ведущего и ведомого валов равны, если АО = ВО; α = β.

Легко показать, что в этом случае точка О лежит в биссекторной плоскости. Это видно из равенства треугольников ОО'С и OO'D.

Рисунок 12. Схема карданного шарнира равных угловых скоростей

Расчет размеров деталей карданной передачи

Карданный вал. Во время работы карданный вал испытывает изгибающие, скручивающие и осевые нагрузки.

Изгибающие нагрузки возникают в результате неуравновешенности карданного вала, и в некоторой степени пары осевых сил, нагружающих шипы крестовины карданного шарнира. В эксплуатации неуравновешенность может появиться не только в результате механических повреждений карданного вала, но также при износе шлицевого соединения или подшипников карданных шарниров. Неуравновешенность приводит к вибрациям в карданной передаче и возникновению шума. Карданный вал подвергается тщательной динамической балансировке на специальных балансировочных станках. Допустимый дисбаланс зависит от максимального значения эксплуатационной угловой скорости карданного вала и находится в пределах (15 . 100) г∙см.
