Проект бульдозера ДЗ-24А на базе тягача Т-180

Введение

Землеройно-транспортными называют машины с ножевым рабочем органом, выполняющие одновременно послойное отделение от массива и перемещение грунта к месту укладки при своем поступательном движении. К этой группе машин относится: бульдозеры, скреперы, автогрейдеры, грейдеры. Первые два типа машин, особенно бульдозеры, широко используются в промышленном и гражданском строитель

стве. В зависимости от вида рабочего оборудования отдельный грунт накапливается перед отвалом или поступает в ковш, в котором транспортируется к месту отсыпки. Основными преимуществами землеройно-транспортных машин является возможность совмещения в одном рабочем цикле всего комплекса операций по копанию, перемещению, отсыпания грунта с предварительным разравниванием и частичным уплотнением, простота конструкции и высокая производительность.

1. Научно-исследовательский раздел

1.1 Обзор и анализ существующих конструкций бульдозеров

Бульдозеры представляют собой навесное оборудование на базовый гусеничный или пневмоколесный трактор (двухосный колесный тягач), включающий отвал с ножами, толкающее устройство в виде брусьев или рамы и систему управления отвалом. Современные бульдозеры являются конструктивно подобные машины, базовые трактора и навесное оборудование которые широко унифицированы. Главный параметр бульдозеров – тяговый класс базового трактора (тягача). Бульдозеры применяют для послойной разработки и перемещения грунтов 1…4 категории, а также предварительно разрыхленных скальных и мерзлых грунтов. С их помощью выполняют планировку строительных площадок, возведение насыпей, разработку выемок и котлованов, нарезку террас на косогорах, разравнивание грунта, отсыпаемого другими машинами, копание траншей под фундаменты и коммуникации, засыпку рвов, ям, траншей, котлованов и пазух фундаментов зданий, расчистку территорий от снега, камней, кустарника, пней, мелких деревьев, строительного мусора и т.п. Широкое использование бульдозеров в строительном производстве определяется простотой их конструкции, надежностью и экономичностью в эксплуатации, высокой производительностью, мобильностью и универсальностью.

Бульдозеры классифицируются:

по назначению – общего назначения, приспособленные для выполнения разнообразных землеройно-планировочных и строительных работ в различных грунтовых условиях, и на бульдозеры специального назначения, которые предназначаются для выполнения определенных видов работ (например, для прокладки дорог, чистки снега, сгребания торфа и т.д.);

в зависимости от тягового класса (номинальному тяговому усилию) базовых машин малогабаритные (класс до 0,9), легкие (класс 1,4…4), средние (класс 6…15), тяжелые (классов 25…35) и сверхтяжелые (класс свыше 35);

по типу ходовому устройства – гусеничные и пневмоколесные;

по конструкции рабочего органа – с неповоротным отвалом (постоянно расположенным перпендикулярно продольной оси базовой машины), с поворотным отвалом (который может устанавливаться перпендикулярно или под углом до 55 градусов в обе стороны к продольной оси машины. Поворотный отвал устанавливают только на гусеничных тракторах, так как колесные тягачи плохо воспринимают боковые нагрузки;

по типу системы управления отвалом – с гидравлическим и механическим (канатно-блочным) управлением. По канатно-блочной системе управления подъем отвала осуществляется зубчато – фрикционной лебедкой через канатный полиспаст, опускание – под действием собственной силы тяжести отвала. При гидравлической системе управления подъем и опускания отвала осуществляется принудительно одним или двумя гидроцилиндрами двустороннего действия. Бульдозеры с механическим управлением в настоящее время промышленностью не выпускаются.

Отвалы бульдозера представляют собой жесткую сварочную металлическую конструкцию с лобовым листом криволинейного профиля. Поворотный отвал длиннее неповоротного, так как в неповоротном положении он должен перекрывать ширину базовой машины. Применяют поворотный отвал для планировочных работ с перемещением грунта в сторону (грунт при этом сходит с отстающим концом отвала в виде бокового валика), для засыпки траншеи, разравнивания валов и других работ при непрерывном движении машины вдоль фронта работ.

Сферические отвалы, состоящие из трех или пяти секций, которые установлены под углом 10…15 градусов одна к другой, набирают грунта на 15…20 процентов больше, чем прямые отвалы. Сферические отвалы применяются для работ с кусковыми и сыпучими материалами при мощности базовых машин более 130 кВт. Совковый отвал имеет увеличенные боковые щитки и применяются при перемещении сыпучих и слабопрочных материалов на большие расстояния (до 150 м). Отвал рыхлящими боковыми зубьями применяются в крепких каменистых и мерзлых грунтах на гусеничных бульдозерах мощностью не менее 50 кВт и на колесных бульдозерах мощностью не менее 220 кВт. Короткий прямой отвал снабжен амортизатором и предназначен для установки на толкачах, помогающих загружать скреперы.

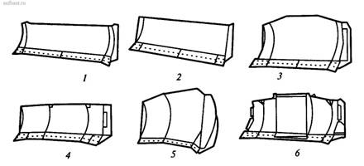

Рис. 1. Основные типы бульдозерных отвалов: 1 – прямой поворотный; 2 – прямой неповоротный; 3 – полусферический; 4 – сферический; 5 – сферический для сыпучих материалов; 6 – с толкающей плитой

Для расширения области применения бульдозеров отвала оборудуют специальными приспособлениями – окрылками, уширителями, выступающими средними ножами, грузовыми вилами, траверсами, подъемными крюками и др.

1.2 Цели и задачи курсового проекта

Спроектировать бульдозер ДЗ–24А на базе тягача Т–180, для определения грунтовых условий и режимов работы.

2. Конструкторский отдел

2.1 Назначение, устройство и принцип действия бульдозера

Бульдозеры представляют собой навесное оборудование на базовый гусеничный или пневмоколесный трактор.

По назначению – общего назначения, приспособленные для выполнения разнообразных землеройно-планировочных и строительных работ в различных грунтовых условиях, и на бульдозеры специального назначения, которые предназначаются для выполнения определенных видов работ (например, для прокладки дорог, чистки снега, сгребания торфа и т.д.).

Устройство: отвал состоит из отвала, толкающего бруса, гидроцилиндра, раскоса, проушины и рамы.

Полный цикл работ бульдозера при вырезании и перемещении грунта состоит из следующих этапов: внедрения отвала в грунт и набор призмы волочения, перемещение грунта к месту укладки, укладка грунта слоями или грудами, возвращение в забой, опускания отвала и установка его в положение для очередного внедрения. Наиболее распространенной схемой циклической работы бульдозера является челночная схема, при которой обратный (ходовой) ход выполняют задним ходом без разворота машин.

Бульдозер ДЗ-24А.

Базовый трактор: Т – 180.

Тип отвала: неповоротный.

Размер отвала: длина 3640 мм, высота 1480 мм.

Наибольший подъём отвала: 1200 мм.

Наибольшее заглубление отвала: 1000 мм

Объём грунта перемещаемого отвалом: 55 м2.
