Устройство пневмоподвески автомобиля

Каркас воспринимает усилия, возникающие благодаря внутреннему давлению в пневмобаллоне.

Высококачественный эластомер и корд из полиамидной нити позволяют рукавному элементу ле

гко раскатываться и обеспечивают минимальное трение (чувствительность) в этом упругом элементе.

Требуемые характеристики обеспечиваются в диапазоне температур от -35°C до +90°C.

Крепление манжеты (рукавного элемента) между верхней крышкой корпуса и поршнем осуществляется металлическими зажимными кольцами. Зажимные кольца запрессовываются в условиях производства.

Рукавный элемент раскатывается по поршню.

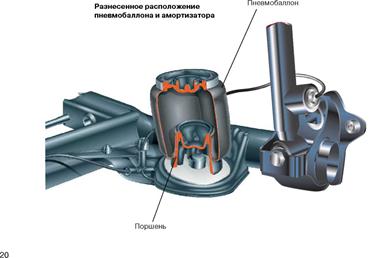

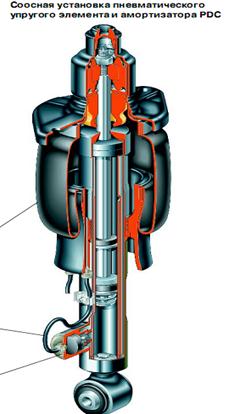

В зависимости от принятой кинематической схемы подвески оси пневмобаллоны могут устанавливаться отдельно от амортизаторов или вместе с ними (пневматическая амортизаторная стойка).

Пневмобаллоны не должны сжиматься или разжиматься, когда в них нет давления, так как при этом манжета не может правильно раскатываться по поршню (возможны её повреждения).

На автомобиле с пневмобаллонами, в которых отсутствует давление, перед тем, как приподнимать или опускать его (например, при помощи подъёмника или домкратов), в пневмобаллонах с использованием диагностического тестера необходимо создать давление.

Амортизатор с пневматическим регулированием демпфирования

Для того, чтобы поддерживать постоянной степень демпфирования и, тем самым, ходовые качества при изменении нагрузки от частичной до полной, в пневматической подвеске с регулированием дорожного просвета, а также в 4-уровневой пневматической подвеске автомобиля на задней оси устанавливаются амортизаторы с бесступенчатой, изменяющейся в зависимости от нагрузки характеристикой.

Благодаря пневматической подвеске, наряду с сохранением постоянной частоты собственных колебаний кузова, удаётся также достигать почти не зависящей от нагрузки характеристики колебаний кузова автомобиля.

Этими конструктивными мероприятиями достигается хороший комфорт при движении с частичной нагрузкой, одновременно при полной нагрузке колебания кузова достаточно эффективно гасятся.

В этом случае речь идёт о так называемом амортизаторе PDC (Pneumatic Damping Control = пневматическое регулирование демпфирования). Усилие демпфирования может варьироваться в зависимости от давления в пневмобаллоне.

Изменение усилия демпфирования осуществляется при помощи отдельного клапана PDC, встраиваемого в амортизатор. Он соединен шлангом с пневматическим упругим элементом.

Пропорциональное нагрузке давление в пневматическом упругом элементе изменяет гидравлическое сопротивление клапана PDC, т. е. усилие демпфирования при отбое и сжатии.

Чтобы сгладить скачки давления в пневматическом упругом элементе (при сжатии и отбое), во входной воздушный канал клапана PDC встроен дроссель.

Устройство и принцип действия

Клапан PDC изменяет гидравлическое сопротивление между рабочими камерами 1 и 2. Рабочая камера 1 с помощью отверстий соединена с клапаном PDC. При низком давлении в пневматическом упругом элементе (условия нагрузки — снаряженный или имеющий небольшую частичную нагрузку автомобиль) клапан PDC имеет малое гидравлическое сопротивление, благодаря чему часть масла направляется в обход соответствующего демпфирующего клапана. Тем самым уменьшается усилие демпфирования.

Гидравлическое сопротивление клапана PDC находится в определённой зависимости от управляющего давления (давления в пневматическом упругом элементе). Усилие демпфирования зависит от гидравлического сопротивления соответствующего клапана демпфирования (сжатия/отбоя), а также клапана PDC.

Работа при ходе отбоя и высоком давлении в пневматическом упругом элементе

Управляющее давление, а, следовательно, и гидравлическое сопротивление клапана PDC высоки. Большая часть масла (в зависимости от величины управляющего давления) должна дросселироваться через поршневой клапан, усилие демпфирования повышается.

Работа при ходе отбоя и низком давлении в пневматическом упругом элементе

Поршень идет вверх, часть масла дросселируется через поршневой клапанный узел, другая часть перетекает через отверстия в рабочей зоне 1 к клапану PDC. Поскольку управляющее давление (давление в пневматическом упругом элементе) и, следовательно, гидравлическое сопротивление клапана PDC малы, то усилие демпфирования уменьшается.

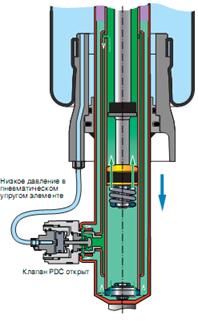

Работа при ходе сжатия и низком давлении в пневматическом упругом элементе

Поршень уходит вниз, рассеивание энергии обеспечивается донным клапанным узлом и, в некоторой степени, гидравлическим сопротивлением движению поршня. Часть вытесняемого штоком поршня масла дросселируется через донный клапанный узел в компенсационную камеру. Другая часть перетекает туда через отверстия в рабочей камере 1 к клапану PDC. Поскольку управляющее давление (давление в пневматическом упругом элементе) и, следовательно, гидравлическое сопротивление клапана PDC малы, то усилие демпфирования уменьшается.

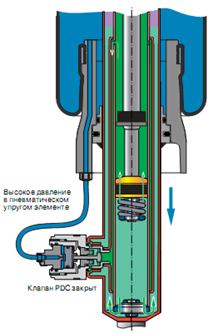

Работа при ходе сжатия и высоком давлении в пневматическом упругом элементе

Управляющее давление и, следовательно, гидравлическое сопротивление клапана PDC высоки. Большая часть масла (в зависимости от величины управляющего давления) должна пройти через донный клапанный узел, усилие демпфирования повышается

Заключение

Достоинства пневмоподвески

· пневмоподвеска имеет большую энергоемкость в основном рабочем диапазоне и при больших прогибах, обеспечивая снижение амплитуды колебаний, уменьшение количества энергии, поглощаемой амортизаторами, упрощают регулировку. При этом в подвесках со стальными упругими элементами прогрессивная характеристика достигается только за счет сильного усложнения конструкции;

· легкость автоматического регулирования жесткости и динамичного хода подвески в соответствии с условиями нагружения, что позволяет получить большую плавность хода и улучшить другие эксплуатационные качества;

· при одинаковых размерах упругого элемента пневмоподвескапозволяет иметь высокую степень унификации для автомобилей разной грузоподъемности со значительной разницей в величине подрессоренных масс;

· пневмоэлементы имеют чрезвычайно высокую долговечность, недостижимую для стальных упругих элементов;

· постоянное положение кузова облегчает обеспечение правильной кинематики пневмоподвески и рулевого привода, снижается центр тяжести автомобиля и, следовательно, повышается его устойчивость;
