Устройство пневмоподвески автомобиля

Введение

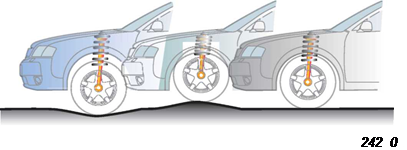

При движении по неровностям дороги на колёса автомобиля действуют ударные нагрузки. Эти нагрузки через систему подрессирования и направляющие элементы передаются на кузов автомобиля. Одна из задач подвески — демпфирование этих нагрузок.

При рассмотрении конструкции системы подрессоривания следует всегда различать её упругие и демпфирующие элементы.

Благодаря их совместном

у действию достигаются:

Безопасность

Сохраняется постоянный контакт колеса с дорогой, имеющий большое значение для эффективной работы тормозов и точности рулевого управления.

Комфорт

Под этим понятием подразумевается защита пассажиров от воздействия колебаний, угрожающих их здоровью или создающих неприятные ощущения, а также сохранение целостности перевозимого груза.

Надёжность работы

Под этим понятием подразумевается защита кузова и агрегатов автомобиля от высоких ударных и вибрационных нагрузок.

При движении автомобиля его кузов испытывает не только поступательные перемещения вверх и вниз, но и колебания вокруг продольной, поперечной и вертикальной осей и вдоль них.

Наряду с кинематикой подвески, система подрессоривания также оказывает существенное воздействие на эти перемещения и колебания.

Поэтому правильный подбор упругих и демпфирующих элементов подвески (компонентов системы подрессоривания) имеет важное значение.

Система подрессоривания

В качестве несущих компонентов системы подрессоривания выступают упругие элементы, расположенные между подвеской и кузовом. Эта система дополняется шинами и сиденьями, имеющими собственную упругость.

Упругие элементы могут быть выполнены из стали, резины/эластомеров, а также использовать в качестве рабочего тела газы/ воздух. Возможно и комбинированное использование перечисленных материалов.

В подвеске легковых автомобилей обычно используются стальные упругие элементы. Стальные упругие элементы имеют самые разные конструктивные исполнения, среди которых самое широкое распространение получили винтовые пружины.

Пневматическая подвеска, используемая уже в течение долгого времени на грузовых автомобилях, благодаря своим достоинствам всё больше входит в употребление и на легковых автомобилях.

Существуют понятия подрессоренные массы автомобиля (кузов с трансмиссией и частично ходовая часть) и неподрессоренные массы автомобиля (колёса с тормозными механизмами, а также частично массы ходовой части и приводных валов).

Жесткость и эффективность демпфирования системы подрессоривания обуславливают частоту собственных колебаний кузова автомобиля

Неподрессоренные массы

Неподрессоренные массы стараются уменьшить, чтобы минимизировать их влияние на характеристику колебаний (частоту собственных колебаний кузова). Кроме того, благодаря малой инерции таких масс снижаются ударные нагрузки на неподрессоренные узлы конструкции и значительно улучшается характеристика работы подвески. Эти факторы ведут к заметному повышению комфорта в движении.

Примеры снижения величин неподрессоренных масс:

· Алюминиевый колесный диск с пустотелыми спицами

· Узлы шасси (поворотный кулак, корпус ступичного подшипника, рычаг подвески и т. д.) из алюминия

· Тормозной суппорт из алюминия

· Оптимизированные по массе шины

· Оптимизация массы деталей ходовой части (например, ступиц колёс)

Колебания

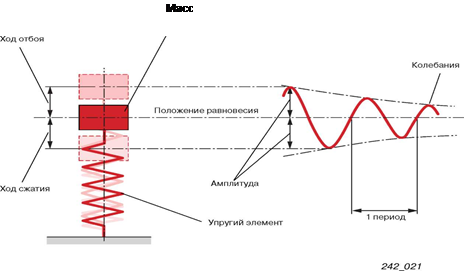

Если подрессоренная масса будет выведена из положения равновесия некоторой силой, то в упругом элементе возникнет восстанавливающая сила, которая позволит массе выполнить движение возврата. При этом масса «проскакивает» положение равновесия, и при этом вновь возникает восстанавливающая сила. Этот процесс будет повторяться до тех пор, пока из-за сопротивления воздуха и внутреннего трения в упругом элементе колебания не затухнут.

Частота собственных колебаний кузова

Колебания характеризуются величиной амплитуды и частотой. При настройке ходовой части особое значение имеет частота собственных колебаний кузова. Частота собственных колебаний неподрессоренных масс находится для автомобиля среднего класса в пределах 10-16 Гц. Путём соответствующей настройки подвески частота собственных колебаний кузова (подрессоренной массы) доводится до 1-1,5 Гц

Частота собственных колебаний кузова в основном определяется характеристиками упругих элементов (жёсткостью) и величиной подрессоренной массы.

Большая масса или мягкие упругие элементы обуславливают низкую частоту собственных колебаний кузова и большой ход подвески (амплитуду).

Небольшая масса или жёсткие упругие элементы обуславливают высокую частоту собственных колебаний кузова и малый ход подвески.

В зависимости от индивидуальной восприимчивости частота собственных колебаний кузова ниже 1 Гц может вызывать тошноту. Частоты более 1,5 Гц ухудшают комфортность езды, а, начиная с величины около 5 Гц, ощущаются как вибрация.
