Датчик температуры охлаждающей жидкости

Основное функциональное назначение сродни "подсосу" на карбюраторе - чем холоднее мотор, тем богаче топливо. Второе назначение - формирование команды на включение вентилятора охлаждения. Весьма надежен. Основная неисправность - нарушение электрического контакта внутри датчика или нарушение изоляции проводов вблизи датчика болтающимся

тросиком "газа". Отказ датчика - включение вентилятора на холодном двигателе, трудность запуска горячего мотора, повышенный расход топлива

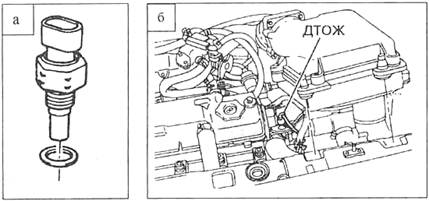

Датчик температуры охлаждающей жидкости (термисторный) устанавливается на впускном патрубке системы охлаждения в потоке охлаждающей жидкости двигателя. Термистор, находящийся внутри датчика, является термистором с "отрицательным температурным коэффициентом" - при нагреве его сопротивление уменьшается. Высокая температура охлаждающей жидкости вызывает низкое сопротивление (70 Ом + 2% при 130 °С), а низкая температура дает высокое сопротивление (100700 Ом ± 2% при - 40 °С).

Контроллер подает на датчик температуры охлаждающей жидкости напряжение 5 В через резистор с постоянным сопротивлением, находящимся внутри контроллера. Температуру охлаждающей жидкости контроллер рассчитывает по падению напряжения на датчике, имеющем переменное сопротивление. Падение напряжения большое на холодном двигателе, и низкое - на прогретом.

Зависимость сопротивления датчика от температуры охлаждающей жидкости приведена ниже:

Датчик детонации

Надежный элемент. Принцип работы как у пьезо зажигалки. Чем сильнее удар, тем больше напряжение. Отслеживает детонационные стуки двигателя. Отказ или обрыв датчика проявляются в "тупости" мотора и повышенному расходу топлива.

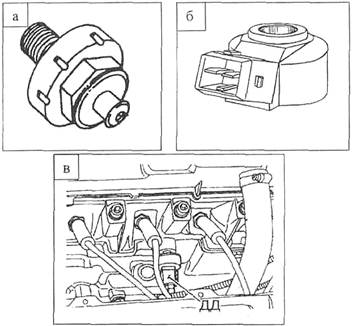

а - внешний вид датчика детонации (дет.2112-3855010 произв. GM); б - внешний вид датчика детонации (дет.2112-3855020 произв. BOSCH); в - расположение датчика детонации.

Датчик детонации, рис. а, (частотный) пьезоэлектрического типа устанавливается на блоке двигателя. Во время возникновения детонации в двигателе датчик генерирует сигнал переменного тока с частотой и амплитудой зависящей от уровня детонации. Контроллер подает на ДД опорное напряжение 5 В. Резистор, расположенный внутри датчика, понижает напряжение до 2,5 В. Сопротивление резистора от 330 до 450 Ом. Во время нормальной (без детонации) работы двигателя напряжение на выходе датчика остается постоянным на уровне 2,5 В. При появлении детонации ДД генерирует сигнал переменного тока, который поступает в контроллер по той же цепи, по которой подается опорный сигнал 5 В. Это возможно потому, что опорный сигнал 5 В является напряжением постоянного тока, а обратный сигнал детонации - напряжением переменного тока. Амплитуда и частота сигнала переменного тока ДД зависят от уровня детонации. Контроллер считывает этот сигнал и корректирует угол опережения зажигания для гашения детонации.

Датчик детонации, Рис.б, (широкополосный) пьезокерамического типа устанавливается на блоке двигателя. Во время работы двигателя датчик генерирует сигнал напряжения переменного тока с частотой и амплитудой зависящей от частоты и амплитуды вибрации той части двигателя, на которой установлен датчик. При возникновении детонации амплитуда вибраций определенной частоты повышается, что приводит к увеличению амплитуды выходного сигнала ДД. Контроллер считывает этот сигнал и корректирует угол опережения зажигания для гашения детонации.

Датчик кислорода

Серьезный, но весьма надежный электрохимический прибор. Его задача - определение наличия остатков кислорода в отработавших газах. Есть кислород - бедная топливная смесь, нет кислорода - богатая. Показания датчика используются для корректировки подачи топлива. Категорически запрещается использование этилированного бензина. Выход из строя датчика приводит к увеличению расхода топлива и вредных выбросов.

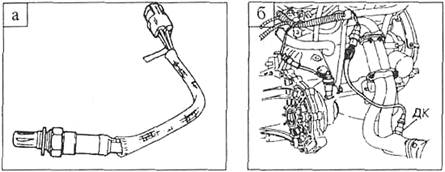

Датчик концентрации кислорода (2112-3850010-11 или 2112-3850010-20) используется только в паре с нейтрализатором и устанавливается в нижней части приемной трубы глушителя. Когда датчик кислорода находится в холодном состоянии (температура чувствительного элемента датчика меньше 360 С для датчика GM и 150 С - BOSCH) он не выдает никакого напряжения или генерирует медленно меняющееся напряжение, непригодное в качестве сигнала. Датчик кислорода имеет внутренний нагревательный элемент для быстрого подогрева датчика до 360 °С (150 °С) после пуска холодного двигателя. По мере прогрева, датчика, он начинает генерировать быстро меняющееся напряжение от 10 до 950 мВ. В зависимости от типа системы автомобили могут оснащаться датчиком кислорода ф. GM дет.2112-3850010-11 (аналог ф. BOSCH LZH 24, дет.2112-3850010-40) или ф. BOSCH LZH 25, дет.2112-3850010-20. В датчике кислорода ф. GM нагревательный элемент включен постоянно, а в датчике ф. BOSCH LZH 25 нагрев не постоянный (контроллер управляет нагревом в ключевом режиме).
