Устройство автомобиля - датчики и регуляторы

Содержание

Датчик массового расхода воздуха

Датчик положения дроссельной заслонки

Датчик температуры охлаждающей жидкости

Датчик детонации

Датчик кислорода

Датчик скорости

Датчик положения коленчатого вала

Датчик фаз

Потенциометр СО

Регулятор давления топлива

Клапаны продувки адсорбера 21103-1164200-02/2112-1164200-02

Бензонасос

СО-потенциом

етр

Форсунка

Модуль зажигания

Датчик абсолютного давления

Электронный блок управления (ЭБУ)

Методика проверки датчиков фазы и положения коленчатого вала

Датчик массового расхода воздуха

Измеряет количество всасываемого двигателем воздуха в кг/час. Устройство достаточно надежное. Основной враг - влага, всасываемая вместе с воздухом. Основное нарушение работы датчика - завышение показаний, как правило на малых оборотах, на 10 - 20%. Это приводит к неустойчивой работе двигателя на холостом ходу, остановке после мощностных режимов, возможны проблемы с запуском. Завышение показаний датчика на мощностных режимах приводит к "тупости" мотора, к увеличению расхода топлива.

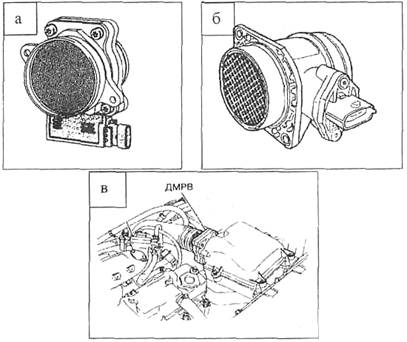

а - внешний вид датчика массового расхода воздуха (дет.2112-1130010) (произв. GM); б - внешний вид датчика массового расхода воздуха (дет.21083-1130010-01 или 21083-1130010-10 произв. BOSCH); в - расположение датчика массового расхода воздуха.

ДМРВ, рис. а, (термоанемометрического типа) имеет три чувствительных элемента, установленных в потоке всасываемого воздуха. Один из элементов определяет температуру окружающего воздуха, а два остальных нагреваются до заранее установленной температуры, превышающей температуру окружающего воздуха.

Во время работы двигателя проходящий воздух охлаждает нагревательные элементы. Массовый расход воздуха определяется путем измерения электрической мощности, необходимой для поддержания заданного превышения температуры на нагревательных элементах относительно температуры окружающего воздуха.

Контроллер подает на ДМРВ опорный сигнал 5 В через находящийся внутри контроллера резистор с постоянным сопротивлением. Выходной сигнал с ДМРВ представляет собой сигнал напряжения величиной от 4 до 6 В с изменяющейся частотой. Большой расход воздуха через датчик дает выходной сигнал высокой частоты (скоростной режим). Малый расход воздуха через ДМРВ дает выходной сигнал низкой частоты (холостой ход).

ДМРВ, рис. б, (термоанемометрического типа) имеет чувствительный элемент, тонкую сетку (мембрану) на основе кремния, установленную в потоке всасываемого воздуха. На сетке располагаются нагревательный резистор и два температурных датчика, установленных перед нагревательным резистором и за ним.

Сигнал ДМРВ представляет собой напряжение постоянного тока, изменяющееся в диапазоне от 1 до 5 В, величина которого зависит от количества воздуха, проходящего через датчик. Во время работы двигателя проходящий воздух охлаждает часть сетки расположенной перед нагревательным резистором. Температурный датчик расположенный перед резистором охлаждается, а температурный датчик расположенный за ним, благодаря подогреву воздуха, сохраняет свою температуру. Дифференциальный сигнал обоих датчиков делает возможным получение характеристической кривой, зависящей от величины потока воздуха. Сигнал вырабатываемый ДМРВ - аналоговый.

Контроллер, получая сигнал от ДМРВ, использует свои таблицы данных и определяет длительность импульса открытия форсунок, которая соответствует сигналу массового расхода воздуха. ДМРВ устанавливается между воздушным фильтром и дроссельным патрубком, рис. в.

Принцип работы

Они отличаются тарировкой (от нуля вольт) и схемой подключения. Подключение датчика - 1 - 12вольт; 2 - 5 вольт; 3 - выход сигнала расхода воздуха; 4 - выход сигнала температуры воздуха; 5 - общий минус.

Датчик положения дроссельной заслонки

Считывает показания с положения педали "газа". Основные враги - завод-изготовитель датчика и мойщики двигателей. Срок службы совершенно непредсказуем. Нарушения в работе датчика проявляются в повышенных оборотах на холостом ходу, в рывках и провалах при малых нагрузках.

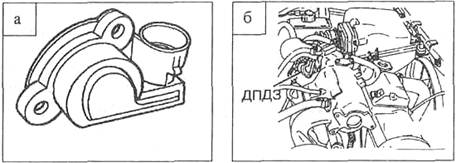

Датчик положения дроссельной заслонки установлен на корпусе дроссельного патрубка и имеет механическую связь с осью дроссельной заслонки. Датчик представляет собой резистор потенциометрического типа, на один из выводов которого с контроллера подается опорное напряжение 5 В, а второй вывод соединен с "массой". Третий вывод соединяет подвижный контакт датчика с контроллером, что позволяет контроллеру на основе выходного сигнала с датчика определять положение дроссельной заслонки и с учетом данных других датчиков рассчитывать длительность импульсов на форсунку. При закрытом положении дроссельной заслонки выходной сигнал датчика должен быть в пределах от 0,3 до 0,7 В. При открытии дроссельной заслонки выходной сигнал возрастает, и при полностью открытом дросселе выходное напряжение должно быть выше 4 В. При резком нажатии на рычаг управления дроссельной заслонкой контроллер воспринимает быстро возрастающее напряжение сигнала с датчика, увеличивает длительность импульсов на форсунки и формирует дополнительные импульсы управления открытия форсунок. Этот режим аналогичен режиму работы ускорительного насоса для двигателей с карбюратором.
