Устройство автомобиля - датчики и регуляторы

Таблица соответствия давления и напряжения ДАД.

ДАД GM производится с разным рабочим давлением. Расшифровка.

Электронный блок управления (ЭБУ)

Электронный блок управления является центром системы впрыска топлива. Он непрерывно обрабатывает информацию от различных датчиков и управляет выходными цепями, такими как цепи форсунок, системы электронного зажигания, регулятора холостого хода и различными реле. ЭБУ имеет встроенную систему диагностики. Он может распознавать неполадки в работе системы, предупреждая о них водителя через контрольную лампу "CHECK ENGINE". Кроме того он хранит диагностические коды, указывающие области неисправности, чтобы помочь специалистам в проведении ремонта. В контроллере имеется три вида памяти: оперативное запоминающее устройство (ОЗУ или RAM), программируемое постоянное запоминающее устройство (ППЗУ или RAM) и электрически программируемое запоминающее устройство (ЭПЗУ или EEPROM). Микропроцессор контроллера использует ОЗУ для временного хранения измеряемых параметров для расчётов и для промежуточной информации. Эта память является энергозависимой и требует бесперебойного питания для сохранения. При прекращении подачи питания содержащиеся в ОЗУ диагностические коды неисправностей и расчётные данные стираются. В ППЗУ находится общая программа, в которой содержится последовательность рабочих команд и различная калибровочная информация. Эта память является энергонезависимой. ЭПЗУ используется для временного хранения кодов-паролей противоугонной системы автомобиля (иммобилизатора). Коды-пароли, принимаемые контроллером от блока управления иммобилизатором (если он имеется на автомобиле), сравниваются с хранимыми в ЭПЗУ и при этом разрешается или запрещается пуск двигателя. Эта память является энергонезависимой и может храниться без подачи питания на ЭБУ.

Методика проверки датчиков фазы и положения коленчатого вала

Методика проверки работоспособности (диагностика) датчиков фаз (деталь 21110/21120-3706040) и датчиков положения коленвала (деталь 21120-3847010), применяющихся на автомобилях ВАЗ.

1. Проверка датчика фаз 21110-3706040

1.1 Выставить по вольтметру V1 на блоке питания Е напряжение 13,5±0,5В, напряжение на контакте "В" датчика должно быть не менее 0,9Uпит.

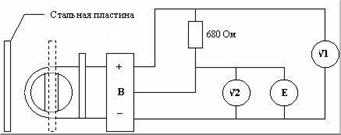

1.2 Поднести к торцу датчика стальную пластину из магнитомягкого материала, как показано на рисунке. Датчик должен сработать, что определяется по изменению напряжения на контакте "В" датчика. При срабатывании датчика напряжение на контакте "В" должно быть не более 0,4В.

1.3 Убрать стальную пластину, при этом напряжение на контакте "В" датчика должно измениться до значения не менее 0,9Uпит.

2. Проверка датчика фаз 21120-3706040

2.1 Выставить по вольтметру V2 на блоке питания Е напряжение 13,5±0,5В, напряжение на контакте "В" должно быть не более 0,4В.

2.2 Поднести к торцу датчика стальную пластину из магнитомягкого материала шириной не менее 20 мм, длиной не менее80 мм и толщиной 0,5 мм как показано на рисунке, поместив ее в щель корпуса. Напряжение на контакте "В" датчика должно измениться и быть не менее 0,9Uпит.

2.3 Убрать стальную пластину, при этом напряжение на контакте "В" датчика должно измениться до значения не более 0,4В

II. Проверка работоспособности ДПКВ (21120-3847010)

1.1 Снять датчик. Провести внешний осмотр датчика на отсутствие повреждений корпуса датчика, сердечника, контактной колодки и его контактов. Контакты должны быть чистыми. При наличии загрязнения на контактах удалить их спирто-бензиновой смесью. При наличии загрязнения сердечника очистить его от металлических частиц и грязи.

1.2 Проверить активное сопротивление обмотки датчика между контактами 1 и 2 колодки датчика с помощью цифрового вольтметра В7-22А (либо другого, обеспечивающего аналогичную или большую точность измерения). Величина активного сопротивления должна быть в пределах 550-750 Ом. Проверка активного сопротивления датчика должна производиться при температуре датчика 22±2°С. При проверке активного сопротивления необходимо учитывать погрешность измерительного прибора.

1.3 Проверить индуктивность обмотки датчика между контактами 1 и 2 колодки с помощью измерителя R, L, C Е7-8 на частоте 1кГц. Величина индуктивности должна находиться в пределах 200-420 мГн.

1.4 Проверить сопротивление изоляции датчика между сердечником и выводами датчика (контакты 1 и 2 колодки) с помощью мегаомметра Ф4108/1. Сопротивление изоляции должно быть не менее 20 МОм при напряжении 500В.
