Устройство автомобиля - датчики и регуляторы

СО-потенциометр

Представляет собой переменный резистор, с помощью которого можно подавать на ЭБУ управляющее н

апряжение от нуля до опорного напряжения датчиков. ЭБУ использует этот сигнал для регулировки (обеднения или обогащения) смеси на холостом ходу. Потенциометр СО устанавливался на автомобили без нейтрализатора, затем был “упразднен", так как регулировка СО стала программной (с помощью диагностического оборудования).

Физически, на автомобилях семейства ВАЗ 2108 он находится в моторном отсеке на щитке передка с левой стороны по ходу движения автомобиля, на автомобилях семейства ВАЗ 2110 - в салоне автомобиля, у правой ноги водителя, на боковом экране торпедо. Потенциометр используется для регулировки состава топливно-воздушной смеси с целью получения нормированного уровня концентрации окиси углерода (СО) в отработанных газах на холостом ходу. СО-потенциометр подобен винту качества смеси в карбюраторе. Регулировка содержания СО с помощью СО-потенциометра выполняется только на станции технического обслуживания при обязательном контроле состава смеси при помощи газоанализатора. Не крутите бесцельно винт в датчике, от этого он быстро выходит из строя. Для того, что бы внешний потенциометр работал в системе, в комплектации должно быть указано "Потенциометр СО", в противном случае, регулировка, если она поддерживается, возможна только с диагностики.

Форсунка

Контроллер включает электромагнитный клапан, который механически связан с шариковым запорным элементом, пропуская топливо через клапан и направляющую пластину, обеспечивающую распыление топлива. Направляющая пластина имеет отверстия, которые управляют струёй топлива, образуя собой конический тонко распыленный топливный факел на выходе из форсунки. Факел топлива направлен на впускной клапан. До попадания топлива в камеру сгорания происходит его испарение и перемешивание с воздухом. Автомобили ВАЗ комплектовались форсунками Bosch, Siemens, GM.

Форсунки полностью взаимозаменяемы, т. к имеют одинаковую производительность. Кроме того допускается частичная замена. Например на рампе с форсунками Бош можно поменять одну или две форсунки GM. Совет - приобретать форсунки Бош, так как они более надежны, чем GM, хотя как ни странно, форсунки Бош сделаны по лицензии в России. Форсунки GM особенно "боятся" длительные простои автомобиля 6 и более месяцев. Металлические части форсунки начинают окислятся при контакте с некачественным бензином и она отказывает. Если в ходе диагностики форсунок GM выявится более одной неисправной форсунки (чистка не помогает), лучше менять все на новые Бош. Чистка форсунок дает эффект при пробеге около 40 тыс. км.

Форсунка имеет четыре типа неисправностей, при которых работоспособность еще сохраняется:

1. Закоксовывание выходных отверстий. Приводит к повышенному расходу, к плохому пуску, ухудшению динамики движения автомобиля. Диагностируется только потерей динамики и некоторым повышением расхода топлива. В остальном двигатель ведет себя нормально, ХХ устойчивый и заводится при положительной температуре нормально, при отрицательной - пуск затруднен.

2. Негерметичное закрытие клапана форсунки. Приводит к таким явлениям как повышенный расход, плохой пуск двигателя, троение или детонация на холостом ходу. Диагностируется путем замера СО. На нормально работающей машине без катализатора СО не должно превышать 1% в режиме ХХ. Одна негерметичная форсунка дает прибавку СО примерно 1.0-1.5%.

3. Зависание клапана. Приводит к такому явлению, как троение двигателя. Диагностика заключается в отключение с последующим подключением электрического разъема форсунки на работающем двигателе. Данный процесс сопровождается временным падением холостых оборотов если была отключена нормально работающая форсунка и полным отсутствием реакции двигателя если была отключена не работающая.

4. Нестабильное зависание клапана. Приводит к нестабильности холостых оборотов, вплоть до полной остановки двигателя. Нестабильное зависание клапана форсунки особенно заметно на холостых оборотах. Данное явление сопровождается резким падением холостых оборотов с последующим повышением до 1000 - 1400 оборотов или полной остановкой двигателя.

Диагностика, как и в предыдущем случае однако есть нюансы. Если нестабильно зависает одна форсунка то гарантированно диагностируется отключением. Если две и более то только заменой.

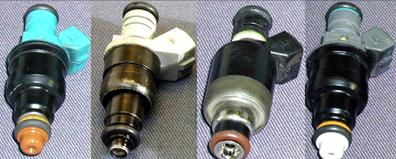

В 2006-м году значительно расширился ассортимент устанавливаемых штатно на а/м ВАЗ форсунок - в настоящее время можно встретить 4 типа форсунок Siemens Deka и еще 2 типа форсунок BOSCH. Подробнее можно почитать ЗДЕСЬ.

Модуль зажигания

В модуле зажигания расположены две катушки зажигания и два устройства согласования. Контроллер управляет модулем подавая сигнал по цепям управлением зажиганием одновременно на 1 и 4 цилиндр и соответственно 2 и 3 цилиндр. Такое распределение искры по цилиндрам называется методом холостой искры. Модуль зажигания, как и большинство остальных датчиков и ИМ может иметь множество промежуточных "полурабочих" состояний и при диагностике подлежит самому пристальному вниманию.

Датчик абсолютного давления

Благодаря датчику абсолютного давления ЭБУ может следить за изменениями атмосферного давления, которые происходят при изменении барометрического давления и/или изменении высоты над уровнем моря. Указанное барометрическое давление измеряется при включении зажигания до начала прокрутки двигателя. ЭБУ может также "обновить" данные барометрического давления при работающем двигателе, когда дроссель почти полностью открыт на малой частоте вращения двигателя. Датчик абсолютного давления измеряет изменение давления во впускной трубе. Давление изменяется в результате изменения нагрузки двигателя и частоты вращения коленчатого вала. Датчик преобразует эти изменения в выходной сигнал определённого напряжения. Закрытое положение дроссельной заслонки при выбеге двигателя даёт относительно низкое напряжение выходного сигнала абсолютного давления, в то время как полностью открытому положению дроссельной заслонки соответствует высокое напряжение сигнала абсолютного давления. Это высокое выходное напряжение возникает потому, что при полном открытии дроссельной заслонки давление внутри впускной трубы примерно соответствует атмосферному. ЭБУ рассчитывает давление во впускной трубе по сигналу датчика. При высоком давлении требуется повышенная подача топлива, а при низком давлении требуется пониженная подача топлива.
