2. Общее устройство и принцип действия контактного регулятора напряжения

Устройство и работа контактно-вибрационного реле-регулятора.

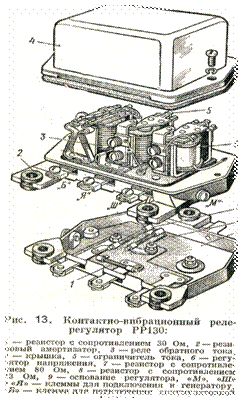

На рис. 13 показана конструкция, а на рис. 14 электрическая схема трёхэлементного реле-регулятора РР130. На полумонтажной схеме

(рис. 14, а) указаны не только электрические цепи, но и контуры магнитных систем отдельных реле. Это облегчает изучение реальных электрических цепей в реле-регуляторе. На развёрнутой схеме (рис. 14, б) легче проследить пути тока, проанализировать работу отдельных элементов схемы (приборов) и найти их возможные неисправности.

Для удобства пользования развёрнутой схемой вместе с условным обозначением элемента реле рядом в скобках указан его номер на подрисуночной надписи. Например, РОТ (1) – последовательная обмотка реле обратного тока. Из схемы видно, что обмотка включена последовательно, поэтому в обозначении обмотки это специально не указано. Величина сопротивления (Ом) указывается над прямоугольником, являющимся условным обозначением резистора. Электромагнитное реле, входящие в реле-регулятор, смонтированы на общем основании 9 (см. рис. 13) и закрыты крышкой 4. Приливы основания снабжены резиновыми амортизаторами 2, которые способствуют гашению вибраций, передаваемых реле-регулятору от места его крепления на автомобиле.

На сердечнике 2 (рис. 14) реле обратного тока находятся последовательная 1 и параллельная 4 (по отношению к якорю генератора) обмотки. Когда напряжение генератора ниже напряжения АКБ, магнитный поток, создаваемый параллельной обмоткой, мал, и якорь 5 не может притянуться к сердечнику 2 и замкнуть контакты 6 реле. По мере увеличения числа оборотов двигателя повышается напряжение генератора. Когда напряжение генератора превысит напряжение включения реле обратного тока (12,2 – 13,2В при температуре +200С), якорь притянется к сердечнику, и контакты реле замкнуться. При замкнутых контактах ток проходит по обмоткам 1 и 4 в таком направлении, что их магнитные поля совпадают. Поэтому магнитное поле последовательной обмотки усиливает прижатие контактов реле.

При снижении числа оборотов двигателя напряжение генератора уменьшится. Когда оно станет ниже напряжения АКБ, ток из батареи пойдёт в якорь генератора, что может привести к его перегрузке и сгоранию изоляции обмотки. В этом случае магнитный поток последовательной обмотки реле изменит направление и будет размагничивать сердечник. Контакты реле разомкнуться, и генератор отключится от АКБ. Обратный ток, протекающий от батареи в генератор, при котором контакты реле размыкаются, должен составлять 0,5–6А.

Регулятор напряжения

Когда напряжение генератора Ur ниже напряжения Upн, на которое отрегулирован регулятор напряжения, контакты 10 (см. рис. 14) замкнуты. Ток возбуждения генератора проходит по цепи зажим Я генератора – последовательная 7 и ускоряющая 8 обмотки ограничителя тока – замкнутые контакты 9 ограничителя тока – выравнивающая обмотка 11 регулятора напряжения – замкнутые контакты 10 регулятора напряжения – клемма Ш обмотки возбуждения 14 генератора – масса генератора.

Когда напряжение генератора станет больше напряжения, на которое отрегулирован регулятор, контакты 10 регулятора напряжения разомкнуться, и ток возбуждения, минуя контакты 9 ограничителя тока, пойдёт через резисторы в 13 и 80 Ом (штриховые стрелки на рис. 14, б). Величина тока возбуждения упадёт, снизится магнитный поток обмотки возбуждения и, следовательно, напряжение генератора. При снижении напряжения генератора уменьшится сила притяжения якоря параллельной обмотки 12 регулятора напряжения, его контакты вновь замкнутся, и ток возбуждения увеличится.

Этот процесс будет повторяться периодически, пока Ur > Upн.

Чем больше частота вращения якоря генератора, тем большее время контакты регулятора напряжения будут находиться в разомкнутом состоянии и тем меньше будет величина тока возбуждения.

Для повышения частоты вибрации контактов регулятора напряжения (что необходимо для снижения амплитуды колебания, поддерживаемого регулятором напряжения), последовательно параллельной обмотке 12 регулятора напряжения включается ускоряющий резистор сопротивлением 13 Ом. В момент размыкания контактов регулятора напряжения ток возбуждения начнёт проходить через указанный резистор. В нём возрастает падение напряжения. Напряжение на параллельной обмотке регулятора напряжения снизится, что приведёт к ускорению замыкания контактов.

С повышением частоты вращения якоря генератора увеличится и частота вибраций контактов. Наличие ускоряющего резистора в цепи параллельной обмотки регулятора напряжения приводит к некоторому возрастанию величины регулируемого напряжения Upн с увеличением скорости вращения якоря генератора. Для компенсации этого явления служит выравнивающая обмотка 11 регулятора напряжения, включённая последовательно обмотке возбуждения генератора. Выравнивающая обмотка включена встречно по отношению к параллельной обмотке регулятора напряжения, т.е. магнитный поток выравнивающей обмотки 11 действует навстречу магнитному потоку параллельной обмотки 12.

С увеличением частоты вращения ток возбуждения генератора уменьшается, а следовательно, снижается размагничивающее действие выравнивающей обмотки. Поэтому напряжение, поддерживаемое регулятором напряжения, остаётся примерно постоянным.

Ограничитель тока

Работает аналогично регулятору напряжения, только его последовательная обмотка 7 реагирует не на напряжение, а на отдаваемый генератором ток. При увеличении силы тока генератора выше допустимого по условию нагрева обмоток 9 например, при разряженной АКБ) магнитный поток, создаваемый обмоткой 7, притягивает якорь, и контакты 9 ограничителя тока размыкаются. В этом случае ток возбуждения генератора пойдёт двумя путями: как через резистор с сопротивлением в 30 Ом и далее – через замкнутые контакты 10 регулятора напряжения к клемме Ш генератора, так и через ускоряющую обмотку 8 ограничителя тока, резисторы сопротивлением 13 и 80 Ом к клемме Ш. таким образом, резисторы сопротивлением 30, 13 и 80 Ом включены между собой параллельно, и общее сопротивление, включённое в цепь обмотки возбуждения, будет 22,7 Ом.

Для ускорения замыкания контактов (повышение частоты их вибрации) служит ускоряющая обмотка 8 ограничителя тока. Эта обмотка включена последовательно в цепь обмотки возбуждения генератора и создаёт магнитный поток, направленный согласно с магнитным потоком основной обмотки ограничителя тока. При размыкании контактов 9 ограничителя тока ток возбуждения падает и магнитный поток ускоряющей обмотки уменьшается. В результате этого ускоряется замыкание ограничителя тока.

Термокомпенсация в реле-регуляторе

При работе температура реле-регулятора может изменяться от -50 до +900С как под действием температуры окружающей среды, так и вследствие нагрева его обмоток проходящим током. Нагрев медных обмоток, особенно имеющих большое число витков, увеличивает их сопротивление. Например, при нагреве на 1000С сопротивление обмоток увеличивается до 30%. Это приводит к недопустимому изменению регулируемого напряжения или напряжения включённого реле обратного тока. Для устранения влияния изменения температуры на выходные параметры реле-регулятора в его конструкции предусмотрены термокомпенсирующие устройства: подвеска якоря на термобиметалической пластине; выполнение части параллельных обмоток реле напряжения и реле обратного тока из нихрома; применение термокомпенсационного сопротивления из нихрома, включённого последовательно параллельной обмотке регулятора напряжения; установка магнитного шунта между ярмом и сердечником магнитной системы регулятора напряжения.
