Электрооборудование автомобилей

В схему регулятора входит также диод Д4, включённый параллельно обмотке возбуждения генератора ОВГ и защищающий транзистор ТЗ от э.д.с. самоиндукции, возникающей в этой обмотке, и резистор обратной связи Rос, предназначенный для улучшения частотных характеристик регулятора. В цепь делителя напряжения (резисторы

R1 и R3) включён дроссель Др для уменьшения влияния пульсаций выпрямлённого напр

яжения генератора на работу регулятора напряжения в двух предельных режимах.

1-й режим – напряжение генератора меньше регулируемого (Uг < Uрег). При включении выключателя зажигания ВЗ обмотка возбуждения генератора подключается к АКБ. Стабилитрон Д1 находится в непроводящем состоянии, следовательно, входной транзистор Т1 закрыт, так как отсутствует ток базы транзистора Т1. Закрытое состояние транзистора Т1 обеспечивает прохождение тока через переходы эмиттер – база транзисторов Т2 и Т3 от клеммы «+» через диод Д3, переход эммитер – база транзистора Т3, диод Д2, переход эмиттер – база транзистора Т2 и R5.

Сопротивление транзисторов Т2 и Т3 при этом минимально (транзисторы открыты) и по цепи плюс – диод Д3 – эмиттер – база транзистора Т3 – диод Д2 – эмиттер – коллектор транзистора Т2 – резистор R6 идёт ток базы выходного транзистора Т3, необходимый для его открытия. Таким образом, при Uг < Uрег транзистор Т1 закрыт, а транзисторы Т2 и Т3 открыты. Это обеспечивает прохождение через транзистор Т3 максимального тока возбуждения по цепи: плюс – диод Д3 – эмиттер – коллектор транзистора Т3 – клемма Ш – обмотка возбуждения генератора «масса» (минус).

2-й режим – напряжение генератора больше регулируемого (Uг > Uрег). Стабилитрон Д1 проводит ток и, следовательно, входной транзистор Т1 открыт, так как по цепи плюс – эмиттер – база транзистора Т1 – резистор делителя R3 – дроссель Др (минус) идёт ток, обеспечивающий открытое состояние транзистора Т1. Сопротивление транзистора Т1 минимально, и потенциал базы транзистора Т2 оказывается выше потенциала его эмиттера. Транзистор Т2 закрывается, прерывая цепь тока базы выходного транзистора Т3. Тем самым закрывается и транзистор Т3. Ток возбуждения генератора, минуя транзистор Т3, проходит через добавочный резистор Rд, и его величина резко падает. Напряжение генератора снижается, и стабилитрон Д1 вновь переходит в непроводящее состояние, запирая транзистор Т1. Это приводит к открытию транзисторов Т2 и Т3.

Описанный процесс периодически повторяется, что обеспечивает постоянное поддержание напряжение генератора. Для уменьшения влияния температуры на величину регулируемого напряжения в плечо делителя включён терморезистор Rт, сопротивление которого имеет отрицательный температурный коэффициент, т.е. с повышением температуры снижается. Терморезистор Rт компенсирует увеличение напряжения пробоя стабилитрона Д1 с повышением температуры регулятора.

3. Общее устройство и работа контактно-транзисторной системы зажигания автомобиля ГАЗ-3102 «Волга». Назначение каждого прибора системы

Система зажигания батарейная, контактно-транзисторная с напряжением в первичной цепи 12В. Она состоит из источников электрического тока, катушки зажигания, добавочного резистора, коммутатора, распределителя зажигания, свечей зажигания, наконечников свечей, выключателя зажигания и проводов низкого и высокого напряжений.

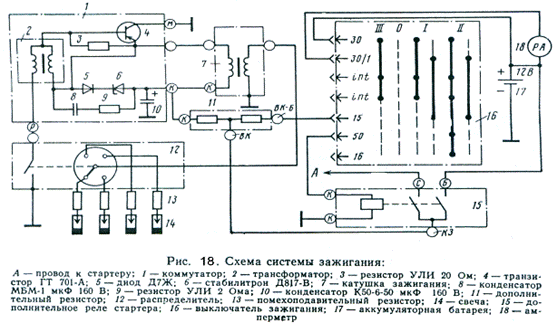

Надёжная и экономичная работа двигателя зависит от бесперебойной работы системы зажигания. Для устранения радиопомех, вызываемых системой зажигания, провода высокого напряжения имеют распределённое сопротивление, а наконечники свечей – подавательные резисторы. Схема системы зажигания показана на рис. 18.

Техническая характеристика системы зажигания

Катушка зажигания

Катушка зажигания Б11-Б служит для преобразования тока низкого напряжения в ток высокого напряжения. Она представляет собой трансформатор, на железном сердечнике которого намотана вторичная, а сверху неё первичная обмотка. Сердечник с обмотками установлен в герметичном стальном корпусе, наполненном маслом и закрытом высоковольтной пластмассовой крышкой.

Для предохранения от возможного пробоя пластмассовой крышки катушку регулярно очищать от грязи, пыли и масла, проверять надёжность крепления проводов высокого и низкого напряжения.

При неработающем двигателе не оставлять включённым зажигание во избежание перегрева катушки, приводящего к выходу её из строя. Ввиду того, что один конец вторичной обмотки соединён с корпусом катушки, при её установке на автомобиль обеспечить надёжный электрический контакт между кронштейном катушки и кузовом автомобиля.

Применение других типов катушек зажигания недопустимо.

Причины неисправностей катушки зажигания:

пробой изоляции;

межвитковое замыкание;

сколы и трещины пластмассовой крышки;
