Электрооборудование автомобилей

прогар крышки катушки зажигания из-за недосыла высоковольтного провода в гнездо.

В обмотках катушки дефекты чаще всего появляются из-за их перегрева и работы с увеличенными зазорами свечей. Перегрев происходит главным образом при включённом зажигании и незаведённом двигателе.

Прежде чем снять катушку для замены, убедитесь в исправности и надёжности присоединения проводов к клеммам катуш

ки и проверить её на специальном стенде СПЗ-8 совместно с транзисторным коммутатором, добавочным резистором и распределителем.

Исправная катушка должна обеспечивать бесперебойное искрообразование на трёхэлектродном игольчатом разряднике с искровым зазором в 7 мм при 2500 об/мин валика распределителя и окружающей температуре 20 °С. Катушку, не удовлетворяющую эти требованиям, заменить.

Добавочный резистор

Добавочный резистор СЭ107 работает в комплекте с катушкой зажигания Б114-Б. он состоит из двух секций, каждая из которых имеет сопротивление по 0,52 ± 0,05 Ом, выполненное из константановой проволоки диаметром 0,7 мм.

Причинами неисправности обычно являются: перегорание спирали, увеличение переходного сопротивления в месте закрепления её к шине и ослабление крепления клемм.

При перегорании спираль следует заменить.

Распределитель зажигания

Распределитель зажигания Р147-Б (рис. 19) служит для прерывания тока цепи низкого напряжения катушки зажигания (через коммутатор), распределения импульсов тока высокого напряжения по свечам зажигания и для автоматического регулирования момента зажигания в зависимости от оборотов двигателя. Автоматическая регулировка момента зажигания осуществляется центробежным регулятором.

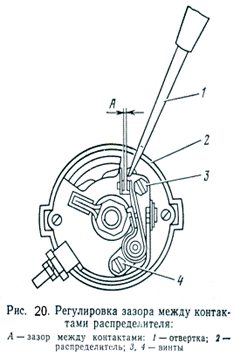

В корпусе 12 на двух подшипниках установлен вал 18. На верхней части вала смонтирован центробежный регулятор с кулачком 8, на который установлен ротор 3. В корпусе расположены панель 20, которая крепится к корпусу, и контактная панель 22, на которой размещены контакты прерывателя. Сверху корпус закрыт крышкой 1, в которой имеются клеммы для проводов высокого напряжения от свечей и катушки зажигания.

Вал распределителя приводится во вращение от шестерни распределительного вала.

Центробежный регулятор опережения зажигания автоматически изменяет угол опережения зажигания в зависимости от частоты вращения распредвала двигателя:

Несоответствие углов опережения зажигания числу оборотов обычно бывает связано с заеданием грузиков центробежного регулятора или с ослаблением их пружин и вызывает детонацию, снижение мощности двигателя, а также увеличение расхода топлива.

Транзисторный коммутатор

Транзисторный коммутатор ТК102 введён в систему зажигания в целях исключения подгара и увеличения срока службы контактов прерывателя в эксплуатации. Это достигается путём включения в цепь первичной обмотки катушки зажигания мощного транзистора, который коммутирует силовой ток порядка 6 – 8А.

Контакты прерывателя включены в цепь базы транзистора и коммутируют ток управления транзистором порядка 0,5 – 0,8А.

При замыкании контактов транзистор открывается и пропускает первичный ток в катушку зажигания. При размыкании контактов транзистор запирается и ток цепи катушки прерывается. Остальные элементы схемы служат для защиты транзистора от перенапряжений, возникающих в процессе работы, и для ускорения запирания транзистора. При работе транзисторный коммутатор выделяет много тепла, поэтому в эксплуатации необходимо оберегать его от перегрева (не загромождать посторонними предметами, мешающими отводу тепла). Для обеспечения теплоотвода очищать корпус от пыли и грязи, проверять надёжность крепления проводов.

Свечи зажигания

Для двигателя применять свечи зажигания типа А14Д.

При ТО свечей зажигания проверить их состояние, очистить от нагара и отрегулировать зазор между электродами. Регулярно протирать изоляторы свечей. Периодически вывёртывать свечи для осмотра и регулировки искрового зазора. Перед вывёртыванием свечи обязательно удалить грязь щёткой или сжатым воздухом из гнезда свечи в головке цилиндров.

При осмотре свечи особенно внимательно проверить, нет ли трещин на изоляторе, обратить внимание на характер нагара, а также на состояние электродов и зазор между ними. Конусная часть изолятора свечи (юбка) не должна иметь нагара и трещин. Свечи, имеющие трещины изолятора, заменить.

Проверка контактно-транзисторной системы зажигания на автомобиле

Надёжным показателем исправности системы зажигания служит величина преодолеваемого искрой промежутка между любым из проводов свечей и корпусом или между проводом высокого напряжения катушки зажигания и корпусом.

Если система зажигания исправна, искра способна без перебоев преодолевать искровой промежуток между проводом и корпусом, равный 6 – 7 мм.

При отсутствии специальных приборов для проверки первичной цепи системы зажигания включить зажигание (остальные потребители выключить) и, проворачивая коленвал двигателя пусковой рукояткой, наблюдать за показанием амперметра на щитке приборов. Исправная система зажигания должна потреблять ток 6 – 8А (при замыкании контактов прерывателя).

Дополнительно первичную цепь системы зажигания проверить с помощью контрольной лампы:

контрольную лампу А12–1 (1 свеча) подключить на клемму без маркировки катушки зажигания и к корпусу;

включить зажигание и провернуть коленвал двигателя пусковой рукояткой. При замыкании контактов распределителя лампа должна гаснуть, а при размыкании загораться полным накалом;

если этого не происходит, то, пользуясь схемой (рис. 21) подключить контрольную лампу в соответствующие точки схемы;

найдя неисправность, устранить её;

при проверке соблюдать последовательность.

4. Назначение, общее устройство и работа предпускового подогревателя автомобиля ГАЗ-53А (ГАЗ-6008)

На части автомобилей устанавливается пусковой подогреватель, обеспечивающий достаточно быстрый прогрев двигателя перед пуском при низких температурах окружающего воздуха.

Пусковой подогреватель постоянно включён в систему охлаждения двигателя и работает на топливе, применяемом для двигателя, подогревая охлаждающую жидкость, а также масло в картере двигателя за счёт тепла, получаемого от сгорания топлива.

В комплект подогревателя (рис. 22) входят: котёл 1 подогревателя с наливной воронкой 2, топливный бачок 3, вентилятор 6 с электродвигателем, пульт 9 управления с переключателем 8, электромагнитный клапан 10 и свеча накаливания 11.
