Определение параметров транспортного потока на регулируемом перекрестке

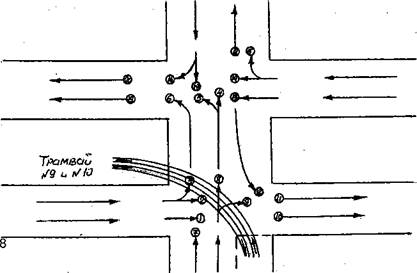

СХЕМА УЧАСТКА ДОРОГИ

Журнал учета движения содержит две формы ведомости: ведомость итого учета движения по часам суток на объекте и ведомости помаршрутного учета движения (рабочие ведомости учета). На основе ведомости помаршруткого учета движения составляется ведомость итогового учета движения. По данным ведомостей итог

ового, учета движения составляются суточные, месячные и годовые таблицы учета движения на объекте, которые являются основой для определения среднесуточной, месячной и годовой интенсивности и состава движения.

Измерение интенсивности движения может осуществляться механическими средствам.

1. С помощью электромагнитного контура, устанавливаемого под покрытие дороги в контрольных створах. Каждый автомобиль, проходя под контуром (петлей), создает в контуре электромагнитный импульс, который фиксируется счетным накопительным устройством. Типы автомобилей фиксируются по виду и длительности импульса» Общая интенсивность и состав движения Определяются путем считывания с накопителей информации за определенный промежуток времени*

2. С помощью видеосъемки или киносъемки транспортных потоков

с последующей камеральной обработкой результатов съемки и определения интенсивности и состава движения.

3.С помощью лазерных счетчиков, устанавливаемых на контрольных створах.

Однако следует, иметь в виду, что все механические средства определения интенсивности и состава движения требуют значительных эксплуатационных затрат и не всегда достаточно надежны в работе.

3. ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ

Перед сутками измерения интенсивности движения составляется схема дорожного объекта, где предполагается проводить измерения. На схеме наносятся контрольные створы, (места работы счетчиков), наносятся все объекты в пределах зоны влияния на режимы движения, указываются габаритные ограничения и зоны их влияния, типы покрытий, ширина проезжей части, ширина полос движения, уклоны, радиусы кривых, места стоянок транспорта и их расположенность по отношению к основным каналам движения, состояние проезжей части (ровность, наличие дефектов и разрушений покрытия и обочин), наличие и состояние ограничений, наличие и характеристика пешеходных, велодорожек, скотопрогонных дорог и т.п. в зоне дорожного объекта, средств регулирования движения и режимы их работы. Характеристика дорожного объекта оформляется в виде журнала учета движения. В контрольные сутки измерения интенсивности движения комплектуется бригада счетчиков (специально подготовленных людей), возглавляемых бригадиром. Состав бригады счетчиков на каждый дорожный объект назначается в зависимости от сложности дорожного объекта и интенсивности движения. Измерения проводятся в 3 смены по 8 часов, без перерывов на обед в период счета, на каждый контрольный створ назначается I счетчик и I секретарь (2чел.) из расчета, чтобы на I счетное звено приходилось не более З-4-х каналов движения (полос, направлений движения) при этом, чтобы интенсивность движения по какому каналу не превышала 1000 ед. в час. Если интенсивность движения по одному каналу превышает 1000 единиц в час, то на каждый такой канал назначается самостоятельное звено счетчиков, и тогда на каждом створе может работать одновременно по нескольку счетных звеньев в зависимости от количества каналов движения.

Счетчик ведет счет транспортных средств в оговоренные интервалы времени, называя количество и типы транспортных средств, пересекавших контрольный створ по обусловленному маршруту, а секретарь ведет соответствующий протокол (отмечает количество и типы транспортных средств), счетчик и секретарь могут меняться местами, но они оба несут ответственность за достоверность протокола.

Каждая смена звеньев счетчиков передает первичные журналы (протоколы) счета по маршрутам бригадиру, который на основе этих протоколов заполняет сводный журнал учета интенсивности движения. Кроме ведения сводной ведомости интенсивности и состава движения, бригадир ведет журнал состояния погоды, где отмечает изменения состояния погоды по обусловленным интервалам времени и фиксирует время резкого изменения погодных характеристик. По истечении контрольных суток журнал учета движения с протоколами счета по маршрутам, каналам и часам суток, и итоговый протокол счета передается бригадиром в центр обработки данных (технический отдел ДРСУ), где данные обрабатываются в определением всех параметров движения и заносятся в специальные накопительные таблицы учета движения. Эти данные впоследствии используются в для решения многих транспортных инженерно-экономических задач.

4. ОБРАБОТКА РЕЗУЛЬТАТОВ НАБЛЮДЕНИЯ

По протоколам (ведомостям) счета интенсивности и состава движения по каналам и маршрутам определяются частные характеристики параметров транспортного потока по отдельным каналам движения (которые вел студент).

По формуле (I) определяется часовая интенсивность по каждому "j"-му направлению (итого по каждому каналу ведомости табл.1.2)

По формуле (13) определяется состав движения (итог по каждому типу автомобилей и соответствующему каналу по ведомости табл.1.2).

По каждому каналу определяется интенсивность и состав по следующему образцу:

Для определения приведенной интенсивности движения используется формула (15) и следующие коэффициенты приведения.

Легковые -I; грузовые грузоподъемностью до 2т-1,5;- до 5т-2,0; до 8т-2,5; до 14т-3,5; автобусы-2,5; троллейбусы-3,0; автопоезда грузоподъемностью до 6т-3,0; до 12т-3,5; до 20т - 4,0; до 30т-5,0

5 – Nпр= 344+40*1,5+4*2+28*2,5+8*3,5+76*2,5+8*3=724

15 – Nпр= 240+42*1,5+6*2+12*2,5=339

17 – Nпр= 258+18*1,5+16*2+2*2,5+2*2,5+2*3=333

18 – Nпр= 92+16*1,5+4*2+2*2,5+2*3=135

По протоколу (ведомости) итогового определения интенсивности и состава движения определить общую интенсивность и состав движения на перекрестке (по данным, въехавшим на перекресток, или по данным, выехавшим на перекрестке, они должны быть одинаковыми).

По формуле (I) определяется часовая общая интенсивность на перекрестке (итого по всем направлениям въехавших тр. средств или выехавших транспортных средств по ведомости табл.1.1).

Nч=298+508+116+300=1222 авт/ч

По формуле (13) определяется состав движения, (итого по всем направлениям по типам автомобилей ведомости табл. 1.1.).

По данным таблицы З и по формуле (4), используя гистограмму, рис.1, определить суточную интенсивность движения и интенсивность движения в час "пик".

авт/сут.

По найденной суточной интенсивности движения с использованием гистограммы, рис.2, определить среднегодовую суточную интенсивность движения на перекрестке по формуле (6)и максимальную интенсивность движения по формуле.

авт/сут.

Определить коэффициент неравномерности движения на месяц измерений по формуле 10 и коэффициент неравномерности движения на час измерения по формуле (8).

По формуле(12) определить среднечасовую и среднегодовую интенсивность движения.
