Электрооборудование вагонов
Система электроснабжения вагона
1.1 Освещение вагона
Для освещения вагона применяются как лампы накаливания, так и люминесцентные. По сравнению с лампами накаливания применение люминесцентных ламп позволяет обеспечить более высокий уровень освещенности помещений вагона.
1.2 Вентиляция вагона
>Вагон имеет приточную принудительную вентиляцию. Наружный воздух перед попаданием в вагон очищается от пыли и подогревается или охлаждается в зависимости от времени года.
Наружный воздух нагнетается в вагон с помощью центробежных вентиляторов, приводимых во вращение электродвигателем. Вентиляционный агрегат находится в тамбуре котлового конца вагона между потолком тамбура и крышей вагона. В приводах вентиляторов с двигателями постоянного тока для обеспечения плавного пуска и регулирования частоты вращения применяются схемы с пускорегулирующими реостатами и добавочными резисторами, сопротивления которых изменяются вручную или автоматически.
От вентиляторов воздух по воздуховоду, расположенному между крышей и потолком вагона по всей его длине, подается в вагон. В начале воздуховода располагается водяной калорифер и воздухоохладитель (испаритель).
1.3 Отопление вагона
Вагон оборудован водяной системой отопления. В вагоне устанавливается котел с угольной топкой.
Система водяного отопления может работать в нескольких режимах, которые устанавливают вручную с помощью специальных режимных переключателей в зависимости от населенности вагона и температуры окружающей среды. Автоматическое регулирование температуры внутри вагона осуществляется с помощью термостатов, которые изменяют частоту вращения вентилятора.
1.4 Система охлаждения воздуха
Установка кондиционирования воздуха с компрессионной холодильной машиной состоит из следующих основных узлов и систем: компрессорного агрегата, конденсаторного агрегата, узла кондиционирования воздуха, систем вентиляции и отопления, приборов автоматического регулирования и защиты.
Общим для всех установок кондиционирования воздуха с компрессионной холодильной машиной является расположение воздухоохладителя в пространстве между крышей и потолком, а компрессорного и конденсаторного агрегатов под рамой вагона. Все аппараты функционально связаны в общую схему взаимодействия и включаются в работу в зависимости от заданного режима установки кондиционирования воздуха.
1.5 Электроприводы вентиляторов, компрессоров
В вагонах с автономной системой электроснабжения используют электродвигатели постоянного тока.
Электродвигатели привода компрессоров установок для кондиционирования воздуха монтируют под кузовом вагона. Электродвигатель с компрессором укрепляют в специальном каркасе, который подвешивают к кузову вагона через амортизаторы.
1.6 Распределение электроэнергии
Электроэнергия от генератора или аккумулятора поступает по проводам сначала к распределительному щиту, а затем от него к потребителям. На распределительном щите сосредоточена коммутационная и защитная аппаратура для управления потребителями и защиты сети от коротких замыканий и перегрузок. Щит устанавливается в служебном купе. На щите также монтируются электроизмерительные приборы (А-метры, В-метры), сигнальные лампы. Для обеспечения безопасности обслуживающего персонала аппараты и приборы, а также все металлические конструкции заземлены (соединены с корпусом вагона).
Коммутационная аппаратура – устройства, служащие для включения, выключения и переключения электрических цепей (выключатели, переключатели, кнопки, реле, контакторы и т. д.).
Аппаратура для защиты от перегрузок и КЗ – плавкие предохранители, тепловые реле и автоматические выключатели (автоматы).
|
2.1 Расположение оборудования в пассажирском вагоне
На рисунке 2.1 приведена схема расположения оборудования пассажирского вагона с кондиционированием воздуха и электрическим отоплением.
Внутри вагона расположены:
1 - вентилятор системы вентиляции вагона с электродвигателем;
2 - калорифер для подогрева воздуха;
3 - воздухоохладитель вентиляционного воздуха;
4 - распределительный щит;
5 - электрокипятильник питьевой воды;
6 - светильники купе;
7 - светильники бокового коридора;
8 - электродвигатель компрессора водоохладителя;
9 - преобразователь для питания электробритв;
Оборудование расположенное под вагоном:
11 - ящик с пусковыми сопротивлениями;
12 - ящик с предохранителями аккумуляторных батарей;
13 - ящик с аккумуляторными батареями;
14 - компрессор и электродвигатель компрессора холодильной установки;
15 - вентилятор конденсатора с электродвигателем и конденсатор;
16 - ящик с аппаратурой управления холодильной установкой;

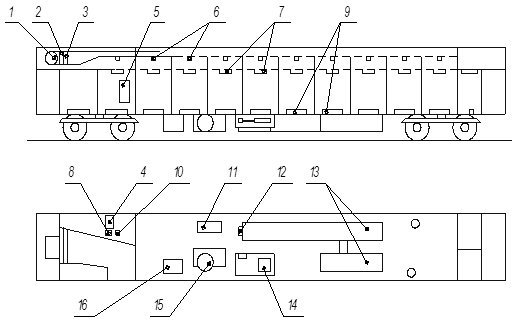

Рисунок 2.1. План расположения электрооборудования в вагоне
3. ОПРЕДЕЛЕНИЕ МОЩНОСТИ ПОТРЕБИТЕЛЕЙ ЭЛЕКТРОЭНЕРГИИ ПАССАЖИРСКОГО ВАГОНА
3.1 Определение мощности двигателей вентиляторов
На пассажирском вагоне с кондиционированием воздуха устанавливаются вентиляторы системы вентиляции вагона и вентилятор конденсатора.
Для вентилятора системы вентиляции вагона условия работы в летний и зимний периоды различны, так как различно количество подаваемого в вагон воздуха. Электродвигатель выбирают по большему значению получившейся мощности.
Мощность двигателя вентилятора системы вентиляции вагона
,
где - коэффициент запаса мощности;
- производительность вентилятора, м3/с;
- суммарный напор, создаваемый вентиляторами, мм водяного столба;
- КПД вентилятора.
Производительность вентилятора системы вентиляции вагона в м3/с:
в зимний период
,
в летний период
,
где - расчетная норма подачи наружного воздуха на одного пассажира в зимний период, м3/с;
