- радиус цилиндрической части канала:

- длина конфузора:

где ρ=0,25*106*рк=3,75.

- размеры конфузора:

- объем конфузора:

- длина цилиндрической части:

- радиусы сопряжения:

7.2 Профилирование закритической части канала

Расчёт и построение закритической части канала производится по методу касательных (параболы). Эта методика изложена в [5].

Определим отношение площадей:

Для n=1,32 находим два ближайших к значения [3]:

Проинтерполируем значения:

Найдём длину закритической части канала,

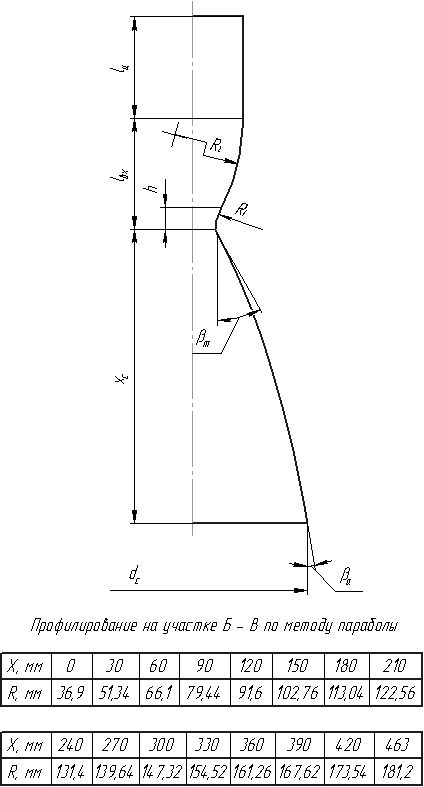

Рисунок 1 – Профилирование канала методом параболы.

8. Определение параметров истекающего газового потока

Расчёт параметров по длине канала производится при некоторых средних значениях объёма и показателя политропы процесса.

Средняя газовая постоянная процесса:

Подставив значения получим:

Средние удельные объёмы в каналеи на срезе канала :

Средний показатель процесса :

Значения относительного текущего уширения находятся по формуле:

где

Pi – давление в i-том сечении канала.

Задаемся значениями πi в интервале от 1 до 0, что соответствует изменению давления от Pк до Pc и построим вспомогательный график

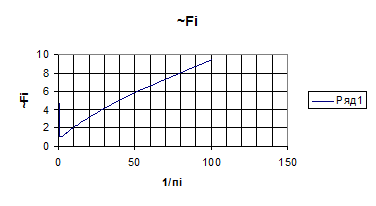

Рисунок 2 – Вспомогательный график

Расчеты параметров производим по следующим выражениям:

- давление в данном сечении:

- площадь i-го сечения:

- температура:

- удельный объём:

- плотность:

- скорость:

Полученные данные сводим в таблицу.

Параметры газового потока в канале Таблица 3

Xi	Ri	Fi	~Fi	πi	Pi	Ti	vi	wi
0	0,08	0,020106	4,698806	0,98952	14842800	3314,596	0,186439	242,3332
0,03612	0,07784	0,019035	4,448495	0,9877	14815500	3313,135	0,1867	262,6252
0,06655	0,0726	0,016559	3,869731	0,9835	14752500	3309,755	0,187306	304,4225
0,08466	0,06793	0,014497	3,387901	0,9799877	14699816	3306,921	0,187817	335,4884
0,09516	0,06467	0,013139	3,070529	0,97475	14621250	3302,679	0,188584	377,2247
0,10349	0,06178	0,011991	2,802227	0,97032	14554800	3299,078	0,189238	409,3316
0,1127	0,05827	0,010667	2,492858	0,96191	14428650	3292,207	0,190495	464,4752
0,12215	0,05429	0,00926	2,16395	0,94901	14235150	3281,579	0,192461	538,7706
0,14073	0,04534	0,006458	1,509282	0,88682	13302300	3228,741	0,202642	812,9109
0,14758	0,04218	0,005589	1,306233	0,83911	12586650	3186,261	0,211346	979,1505
0,15306	0,04024	0,005087	1,18884	0,79246	11886900	3142,91	0,220742	1123,725
0,159	0,03865	0,004693	1,096747	0,73306	10995900	3084,806	0,234217	1292,376
0,16377	0,03776	0,004479	1,046819	0,68037	10205550	3030,188	0,247888	1432,924
0,16894	0,03715	0,004336	1,01327	0,61818	9272700	2961,415	0,266634	1592,348
0,175	0,0369	0,004278	0,999678	0,54	8100000	2867,053	0,295511	1788,107
0,1796	0,03755	0,00443	1,035207	0,42019	6302850	2699,872	0,357625	2090,399
0,18318	0,03905	0,004791	1,119566	0,32686	4902900	2542,248	0,4329	2339,909
0,18973	0,04294	0,005793	1,353729	0,21213	3181950	2292,188	0,601422	2688,65
0,20305	0,0503	0,007949	1,857563	0,11843	1776450	1993,536	0,9369	3053,404
0,22117	0,05956	0,011144	2,604455	0,068	1020000	1745,488	1,428693	3326,083
0,23689	0,06698	0,014094	3,293804	0,04733	709950	1600,394	1,882007	3475,683
0,26296	0,07879	0,019503	4,557742	0,02906	435900	1423,94	2,727264	3649,361
0,29537	0,09175	0,026446	6,180444	0,01901	285150	1286,321	3,766156	3779,279
0,34795	0,1107	0,038499	8,997104	0,01116	167400	1132,269	5,646983	3919,606
0,4048	0,12846	0,051842	12,11556	0,0069898	104847	1012,242	8,060287	4025,551
0,46593	0,14505	0,066098	15,44696	0,0049716	74574	932,9242	10,44434	4094,058
0,53133	0,16046	0,080888	18,90345	0,0037896	56844	874,1966	12,83946	4144,052
0,5875	0,17211	0,09306	21,74802	0,003103	46545	833,332	14,94746	4178,487
0,638	0,1812	0,103149	24,10593	0,002744	41160	809,1509	16,41256	4198,73
