Технология ремонта шатуна автомобиля ВАЗ-2108

Содержание

Введение. 2

Глава 1. Теоретический анализ научно-технической и методической литературы по устройству автомобиля ВАЗ-2108. 4

1.1 Устройство автомобиля ваз-2108. 4

1.2 Назначение, типы и виды кривошипно-шатунного механизма. 13

1.3 Кривошипно-шатунный механизм двигателя ВАЗ 2108. 17

Глава 2. Технология ремонта шатуна автомобиля ВАЗ-2108. 23

2.1 Технология в

осстановительного ремонта шатуна. 23

2.2 Определение годовой программы технологического процесса восстановления детали. 32

2.3 Разработка технологического процесса. 41

Заключение. 47

Литература. 48

Введение

В настоящее время авторемонтное производство является достаточно крупной отраслью промышленности, наряду с автомобилестроением призвано удовлетворять растущие потребности народного хозяйства страны в автомобилях, агрегатах, деталях. Благодаря ремонту срок службы автомобилей значительно повышается, а парк автомобилей, участвующих в транспортном процессе, намного увеличивается. Вторичное использование деталей с допустимым износом и восстановление изношенных деталей, узлов и механизмов, способствует успешному решению проблемы снабжения автохозяйств и ремонтных предприятий запасными частями и даёт большую экономию различных материалов, исходя из этого - выбранная тема курсовой работы является актуальной.

Объектом работы является кривошипно-шатунный механизм автомобиля ВАЗ-2108.

Предметом работы является освоение технологии ремонта шатуна автомобиля ВАЗ-2108.

Целью курсового исследования является повышение практических знании по проектированию процесса восстановления детали автомобиля ВАЗ-2108.

Гипотеза данной работы сводится к тому, что выполнение проектной деятельности эффективно если:

В содержание обучения будут введены изучение и освоение технологии ремонта и технического обслуживания кривошипно-шатунного механизма автомобиля ВАЗ-2108.

Для наибольшей эффективности освоения материала по технологии ремонта кривошипно-шатунного механизма автомобиля ВАЗ-2108 будет регулярно применяться на занятиях по машиноведению, а также при изучении теории практической работы.

Задачами данной курсовой работы являются:

Обзор литературы по теме курсовой работы "Технология ремонта шатуна автомобиля ВАЗ-2108".

Изучить назначение, типы и виды кривошипно-шатунного механизмов.

Составить технологию ремонта и восстановления шатуна автомобиля ВАЗ-2108.

Методами курсовой работы построения задач служат:

Применение технологии ремонта шатуна автомобиля ВАЗ-2108 для его повышения срока службы.

Повышение уровня понимания, и способствования развитию таких важных для специалиста любой области деятельности качеств, как интуиция, профессиональное чутье, образное мышление.

Теоретический анализ научно-технической и методической литературы по устройству автомобиля ВАЗ-2108.

Детальное изучение кривошипно-шатунного механизма автомобиля ВАЗ-2108.

Применение логических приемов сравнения, анализа, синтеза, абстрагирования и обобщения для построения дедуктивных и индуктивных умозаключений, представленных в изложении данной работы.

Практическая значимость выполненной курсовой работы состоит в том, что разработанная методика освоение технологии ремонта шатуна автомобиля ВАЗ-2108 посредством машиноведения может быть использована в каждой общеобразовательной школе.

Глава 1. Теоретический анализ научно-технической и методической литературы по устройству автомобиля ВАЗ-2108

1.1 Устройство автомобиля ваз-2108

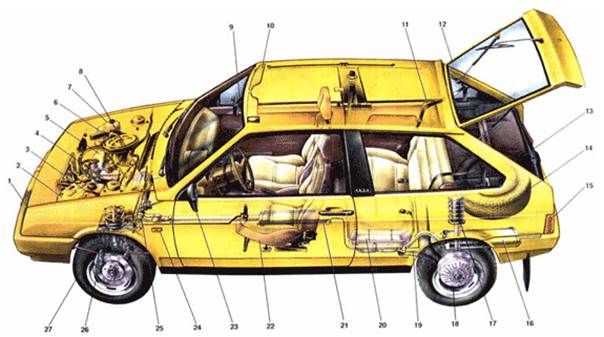

Рис.1. Устройство автомобиля ВАЗ-2108:

1. Блок - фара;

2. Аккумуляторная батарея;

3. Расширительный бачок системы охлаждения;

4. Бачок для жидкости гидропривода тормозов;

5. Двигатель;

6. Воздушный фильтр двигателя;

7. Бачок для жидкости смывателя стекол;

8. Монтажный блок с предохранителями и реле;

9. Внутреннее зеркало заднего вида;

10. Противосолнечный козырек;

11. Заднее сиденье;

12. Дверь задка;

13. Складная полка;

14. Запасное колесо;

15. Задний фонарь;

16. Основной глушитель;

17. Амортизатор задней подвески;

18. Задний мост;

19. Балка задней подвески;

20. Топливный бак;

21. Дополнительный глушитель;

22. Переднее сиденье;

23. Наружном зеркало заднего вида;

24. Боковой указатель поворота;

25. Рулевой механизм;

26. Передний тормоз;

27. Телескопическая стойка передней подвески.

Автомобили ВАЗ-2108, ВАЗ-2109 и модификации на их базе это прежде всего переднеприводные легковые автомобили. Их компоновочная схема характеризуется передним и поперечным расположением силового агрегата (двигателя в сборе с коробкой передач, главной передачей и дифференциалом). От него крутящий момент передается на передние колеса с помощью валов неравной длины, на концах которых установлены шарниры равных угловых скоростей.

Передние ведущие колеса создают высокую устойчивость автомобиля против бокового заноса. Совпадение направления действия силы тяги на передних ведущих колесах с направлением движения колес обеспечивают автомобилю хорошую управляемость, маневренность и проходимость, особенно на скользких и обледенелых дорогах [2].

Переднеприводная компоновка, по сравнению с заднеприводной, позволяет полнее использовать длину автомобиля и уменьшить его массу, сделать удобнее салон и посадку водителя и пассажиров. Увеличивается полезный объем автомобиля без увеличения его габаритов. Это объясняется тем, что отсутствуют промежуточные звенья трансмиссии (карданная передача, задний мост) и поэтому не требуется кожух коробки передач, занимавший значительное пространство в зоне ног на заднеприводных автомобилях, и большой туннель на полу для карданной передачи. На переднеприводных автомобилях в небольшом туннеле пола размещается только система выпуска отработавших газов и привод стояночного тормоза.

Весьма компактна и задняя часть автомобиля. Топливный бак 20 размещается под задним сиденьем, а запасное колесо 14 в нише пола багажника. Благодаря этому получен значительный объем багажного отделения. Клиновидная форма кузова позволяет улучшить его аэродинамические характеристики, т.е. уменьшить сопротивление воздуха при движении автомобиля. Этому способствуют сглаженные наружные поверхности кузова, большой наклон передних и задних стекол, а также плавный переход наружной поверхности передних бамперов в формообразующую поверхность кузова [10].

Малое аэродинамическое сопротивление, новый более экономичный двигатель, а также установка новых шин с уменьшенным сопротивлением качению, позволили получить низкий расход топлива. С уменьшением расхода топлива тесно связано снижение массы автомобиля, на каждый килограмм собственного веса автомобиля обходится примерно в 20 г горючего на 100 км пути. Снижению массы способствовала как переднеприводная компоновка автомобиля (отсутствие тяжелого заднего моста, карданной передачи), так и рациональная силовая схема кузова, широкое применение легких пластмасс и новых конструкционных материалов.
