Технология ремонта шатуна автомобиля ВАЗ-2108

Поршень - деталь, предназначенная для циклического восприятия давления расширяющихся газов и преобразования его в поступательное механическое движение, воспринимаемое далее кривошипно-шатунным механизмом. Служит также для выполнения вспомогательных тактов по очистке и наполнению цилиндра. Как правило, оснащён поршневыми кольцами для улучшения герметичности системы цилиндр - поршень. Поршни быва

ют составными и несоставными [17].

Поршень подразделяется на две части: головку и направляющая часть (юбка). В головку входят днище, камера сгорания и канавки для колец. В юбке есть две бабышки для отверстия под палец. Кольца бывают двух видов: компрессионные, служащие для исключения утечки газа из надпоршневого пространства и маслосъемные, предназначенные для удаления масла со стенок цилиндров.

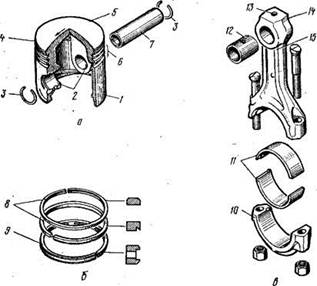

Рис.2. Шатунко-поршневая группа: а - поршень; б - поршневые кольца; в - шатун; 1 - юбка поршня; 2 - бобышки; 3 - стопорные кольца; 4 - головка поршня; 5 - днище; 6 - канавки для установки поршневых колец; 7 - поршневой палец; 8 - компрессионные кольца; 9 - маслосъемное кольцо; 10 - нижняя крышка шатуна; 11 - вкладыши; 12 - бронзовая втулка; 13 - отверстие для смазки поршневого пальца; 14 верхняя головка шатуна; 15 - стержень.

Поршневой палец, служащий для шарнирного соединения поршня с шатуном, изготовляется пустотелым из стали с поверхностной закалкой токами высокой частоты. От продольного перемещения, что могло бы вызвать задиры на стенках цилиндров, палец удерживается в бобышках поршня при помощи двух стопорных колец, вставляемых в кольцевые выточки. Пальцы бывают закрепленными и незакрепленными.

Шатун предназначен для соединения поршня с коленчатым валом через палец. Совершает сложное качательное движение. Состоит из трех частей: верхняя головка шатуна, стержень, нижняя головка с крышкой для крепления на коленчатый вал [19].

Коленчатый вал предназначен для передачи крутящего момента потребителю и одновременного обеспечения возвратно-поступательного движения поршня за счет поворота кривошипа. У коленчатого вала есть носок и хвостовик, на котором установлен маховик.

Рис.3. Коленчатый вал двигателя с маховиком: 1 - коленчатый вал двигателя; 2 - маховик с зубчатым венцом; 3 - шатунная шейка; 4 - коренная (опорная) шейка; 5 – противовес.

Маховик - это массивный металлический диск, который крепится на коленчатом валу двигателя. Во время рабочего хода, поршень, через шатун и кривошип, раскручивает коленчатый вал двигателя, который и передает запас инерции маховику. Маховик же передает крутящий момент через сцепление на коробку передач.

Запасенная в массе маховика инерция позволяет ему, в обратном порядке, через коленчатый вал, шатун и поршень осуществлять подготовительные такты рабочего цикла двигателя. То есть, поршень движется вверх (при такте выпуска и сжатия) и вниз (при такте впуска), именно за счет отдаваемой маховиком энергии. Если же двигатель имеет несколько цилиндров, работающих в определенном порядке, то подготовительные такты в одних цилиндрах совершаются за счет энергии, развиваемой в других, ну и маховик конечно тоже помогает [9].

1.3 Кривошипно-шатунный механизм двигателя ВАЗ 2108

Кривошипно-шатунный механизм служит для преобразования поступательного движения поршня под действием энергии расширения продуктов сгорания топлива во вращательное движение коленчатого вала. Механизм состоит из поршня с поршневыми кольцами и пальцем, шатуна, коленчатого вала и маховика [2].

N = 54,3 л. с. при n = 5600 об/мин

Max частота вращения клеенчатого вала = 7,94 кгс*м

Диаметр поршня: D = 76 мм

Ход поршня: S = 60,6 мм

Радиус кривошипа: R = 30,3 мм

Степень сжатия: е = 9,0

Поршень 4 отливается из высокопрочного алюминиевого сплава. Поскольку алюминий имеет высокий температурный коэффициент линейного расширения, то для исключения опасности заклинивания поршня в цилиндре в головке поршня над отверстием для поршневого пальца залита терморегулирующая стальная пластина 5. Поршни, также как и цилиндры, по наружному диаметру сортируются на пять классов: Измерять диаметр поршня для определения его класса можно только в одном месте: в плоскости, перпендикулярной поршневому пальцу на расстоянии 51,5 мм от днища поршня. В остальных местах диаметр поршня отличается от номинального, т.к наружная поверхность поршня имеет сложную форму. В поперечном сечении она овальная, а по высоте коническая. Такая форма позволяет компенсировать неравномерное расширение поршня из-за неравномерного распределения массы металла внутри поршня. На наружной поверхности поршня нанесены кольцевые микроканавки глубиной до 14 микрон. Такая поверхность способствует лучшей приработке поршня, так как в микроканавках задерживается масло. В нижней части бобышек под поршневой палец имеются отверстия для прохода масла к поршневому пальцу. Для улучшения условий смазки в верхней части отверстий под палец сделаны два продольных паза шириной 3 мм и глубиной 0,7 мм, в которых накапливается масло. Ось отверстия под поршневой палец смещена на 1,2 мм от диаметральной плоскости поршня в сторону расположения клапанов двигателя. Благодаря этому поршень всегда прижат к одной стенке цилиндра, и устраняются стуки поршня о стенки цилиндра при переходе его через ВМТ. Однако, это требует установки поршня в цилиндр в строго определенном положении. При сборке двигателя поршни устанавливаются так, чтобы стрелка на днище поршня была направлена в сторону передней части двигателя. По массе поршни сортируются на три группы: нормальную, увеличенную на 5 г и уменьшенную на 5г. Этим группам соответствует маркировка на днище поршня: "Г", "+" и "-". Поршни, также как и цилиндры, по наружному диаметру сортируются на пять классов:

Таблица 1.

В запасные части поставляются поршни номинального размера только трех классов: А, С и Е. Этого достаточно для подбора поршня к любому цилиндру при ремонте двигателя, так как поршни и цилиндры разбиты на классы с некоторым перекрытием. Например, к цилиндрам классов В и D может подойти поршень класса С. На двигателе все поршни должны быть одной группы по массе, чтобы уменьшить вибрации из-за неодинаковых масс возвратно-поступательно движущихся деталей. Главное при подборе поршня обеспечить необходимый монтажный зазор между поршнем и цилиндром 0,025 - 0,045 мм. Кроме поршней номинального размера в запасные части поставляются и ремонтные поршни с увеличенным на 0,4 и 0,8 мм наружным диаметром. На днищах ремонтных поршней ставится маркировка в виде квадрата или треугольника. Треугольник соответствует увеличению наружного диаметра на 0,4 мм а квадрат на 0,8 мм. Поршневой палец 10 стальной, трубчатого сечения, запрессован в верхнюю головку шатуна и свободно вращается в бобышках поршня. По наружному диаметру пальцы сортируются на три категории через 0,004 мм соответственно категориям поршней. Торцы пальцев окрашиваются в соответствующий цвет: синий первая категория, зеленый вторая и красный третья. Поршневые кольца обеспечивают необходимое уплотнение цилиндра и отводят тепло от поршня к его стенкам. Кольца прижимаются к стенкам цилиндра под действием собственной упругости и давления газов. На поршне устанавливаются три чугунных кольца два компрессионных 7, 8 (уплотняющих) и одно (нижнее) маслосъемное 6, которое препятствует попаданию масла в камеру сгораний. Верхнее компрессионное кольцо 8 работает в условиях высокой температуры, агрессивного воздействия продуктов сгораний и недостаточной смазки, поэтому для повышения износоустойчивости наружная поверхность хромирована и для улучшения прирабатываемости имеет бочкообразную форму образующей. Нижнее компрессионное кольцо 7 имеет снизу проточку для собирания масла при ходе поршня вниз, выполняя при этом дополнительную функцию маслосбрасывающего кольца. Поверхность кольца для повышения износоустойчивости и уменьшения трения о стенки цилиндра фосфатируется. Маслосъемное кольцо имеет хромированные рабочие кромки и проточку на наружной поверхности, в которую собирается масло, снимаемое со стенок цилиндра. Внутри кольца устанавливается стальная витая пружина, которая разжимает кольцо изнутри и прижимает его к стенкам цилиндра. Кольца ремонтных размеров изготавливаются (так же, как и поршни) с увеличенным на 0,4 и 0,8 мм наружным диаметром. Шатун является стальным, обрабатывается вместе с крышкой, и поэтому они в отдельности невзаимозаменяемы. Чтобы при сборке не перепутать крышки и шатуны, на них клеймится номер цилиндра, в который они устанавливаются. При сборке цифры на шатуне и крышке должны находиться с одной стороны. Коленчатый вал 25 отливается из высокопрочного специального чугуна и состоит из шатунных и коренных шлифованных шеек. Для уменьшения деформаций при работе двигателя вал сделан пятиопорным и с большим перекрытием коренных и шатунных шеек. В теле вала просверлены каналы 14 для подачи масла от коренных шеек к шатунным. На заднем конце коленвала установлен маховик 24, отлитый из чугуна. На маховик напрессован стальной зубчатый обод. Технологические выводы каналов закрыты колпачковыми заглушками 26. Для уменьшения вибраций двигателя вал снабжен противовесами, отлитыми заодно целое с валом. Они уравновешивают центробежные силы шатунной шейки, шатуна и поршня, которые возникают при работе двигателя. Кроме того, для уменьшения вибраций коленчатый вал еще динамически балансируют, высверливая металл в противовесах [18].
