3. ПРОЕКТИРОВОЧНЫЙ РАСЧЕТ КРЫЛИ

Существуют три основные силовые схемы крыла: лонжеронные, моноблочные и кессонные. Определяющим фактором силовой схемы крыла является степень восприятия нагрузок такими силовыми элементами как лонжероны, стрингеры и обшивка. Силовая схема лонжеронных крыльев отличается от силовых схем моноблочного и кессонного крыльев. В лонжеронн

ых крыльях связь между лонжеронами велика, но тем не менее каждый лонжерон работает в этой схеме, сохраняя свою самостоятельность.

В моноблочных же крыльях лонжероны полностью теряют свою самостоятельность и деформируются в общей системе крыла как единое целое. В поперечном сечении крыла появляется единая нейтральная ось, которая является вынужденной для всех элементов продольного набора.

Лонжероны в лонжеронных крыльях воспринимают до 60-70% изгибающего момента, действующего в поперечном сечении крыла. Поэтому они имеют массивные полки, которые поддерживаются в одном направлении стенкой и обшивкой в другом направлении. Такие полки лонжеронов допускают значительные сжимающие нагрузки, близкие к пределу прочности материала.

Лонжероны в моноблочных и кессонных крыльях воспринимают порядка 10-20% изгибающего момента. Остальную нагрузку воспринимают на себя стрингеры и обшивка. Если лонжероны не подвержены к общей потери устойчивости, так как лонжероны подкреплены в двух взаимно перпендикулярных плоскостях, а возможна лишь местная потеря устойчи­вости, значение которой может быть значительно ниже, чем в лонжеронных крыльях, то стрингеры, закрепленные только по нервюрам, способны терять устойчивость при напряжениях значительно меньших, чем разрушающие.

Следовательно, моноблочные крылья позволяют в большей степени использовать работоспособность материала. Но, с другой стороны дробление материала ведёт к уменьшению критических напряжений при сжатии и тем самым не позволяет получить высокие напряжения в продольных элементах конструкции крыла.

При небольших удельных давлениях на крыло, лонжеронное крыло будет легче по массе, чем моноблочное. По при росте удельного давления, более выгодным оказывается моноблочное крыло, а при повышенных требованиях к жесткости крыла и при больших взлетных массах и скоростях, единственно возможным.

Моноблочное и кессонное крыло принципиально друг от друга ни чем не отличаются. Разница состоит лишь в том, что в моноблочном крыле нормальные усилия при изгибе воспринимаются обшивкой и подкрепляющими её стрингерами по всему контуру поперечного сечения крыла, а в кессонном крыле обшивкой и стрингерами лишь в межлонжеронной зоне контура, а остальная часть контура с более тонкой обшивкой слабее подкреплена и в работе на изгиб практически не участвует.

Исходя из опыта проектирования крыльев, можно дать следующие рекомендации по расположению продольного набора в сечении крыла:

в двухлонжеронном крыле передний лонжерон располагается на ; задний лонжерон – на ; в трехлонжеронном крыле передний на ; средний - на ; а послед­ний на .

Расстояние между стрингерами в лонжеронных крыльях составляет при расстоянии между нервюрами , а в моно­блочных крыльях при .

3.1 Подбор сечении элементов силовой схемы крыла

3.1.1 Определение толщины обшивки лонжеронного крыла

Толщину обшивки определяют по формуле Бредта, по величине крутящего момента в расчётном сечении крыла: [5]

(24)

Принимаем 0.5 (мм)

где - удвоенная площадь, ограниченная частью контура сечения, расположенного между началом носка и задним лонжероном или между лонжеронами, в зависимости от конструкции крыла (в первом случае носок жёстко завязан с лонжероном, во втором случае носок не включается в общую работу крыла, а является как бы аэродинамическим обтекателем).

Разрушающие касательные напряжения можно принять: [5]

(25)

- предел прочности материала. Нижний предел относится к тонкой обшивке (), а верхний - к более толстой ().

Рис.4

3.2 Подбор элементов продольного набора

3.2.1 Подбор поясов лонжеронов и стрингеров в растянутой зоне

Необходимая площадь сечения первого лонжерона в растянутой зоне определяется по формуле: [5]

(26)

Принимаем профиль

Таблица 9

где коэффициент, определяющий долю нормальной силы, приходя­щейся на пояса лонжеронов .Обычно принимают ;

большая из высот лонжеронов.

Нормальная сила N в расчётном сечении определяем исходя из вели­чины изгибающего момента действующего в сечении для расчётного случая А. [5]

(27)

здесь средняя высота лонжеронов.

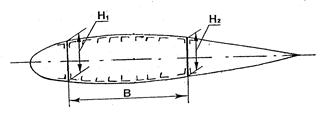

где габаритные размеры лонжерона;

количество лонжеронов;

коэффициент, учитывающий уменьшение высоты лонжерона, за счёт несовпадения центра тяжести пояса лонжерона с габаритными разме­рами.
