Анализ системы охлаждения двигателя ВАЗ-2106
Сердцевина радиатора состоит из трех – четырех рядов плоских латунных трубок, между рядами которых размещаются широкие зигзагообразные ленты, имеющие специальные выштамповки, искривляющие воздушный канал и повышающие эффективность отдачи тепла потоку воздуха.
В пробке радиатора размещаются выпускной и впускной клапаны. При избыточном давлении в системе охлаждения открывается выпускной клапа
н и пар или жидкость по трубопроводу отводится в расширительный бачок. По мере понижения температуры двигателя объем охлаждающей жидкости уменьшается, вследствие чего создается разряжение, под действием которого открывается впускной клапан, и жидкость из расширительного бачка поступает обратно в радиатор, в результате объем жидкости в системе охлаждения поддерживается постоянным при работе двигателя.
Охлаждающую жидкость сливают через сливные краны, расположенные соответственно на нижнем патрубке радиатора и в нижней части блока – картера, при этом пробки радиатора и расширительного бачка должны быть открытыми.

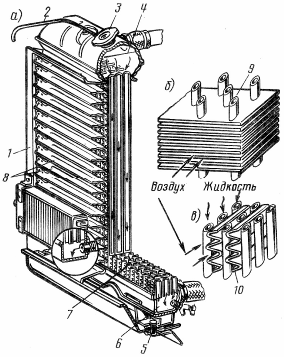

Рис 9 Радиатор и типы его сердцевины: а – устройство; б, в – соответственно трубчато-пластинчатая и трубчато-ленточная сердцевины; 1 – боковая стойка; 2 – пароотводная трубка; 3 – пробка; 4 – верхний бачок; 5 – резиновая подушка крепления радиатора; 6 – нижний бачок; 7 – теплорассеиваюшая сердцевина.
Термостат.
Для ускорения прогрева холодного двигателя и автоматического поддержания его теплового режима служит термостат. Конструктивно он представляет собой клапан, регулирующий количество циркулирующей жидкости через радиатор.
Термостаты могут быть с твердым или жидкостным наполнителем.
Рабочим органом термостата сильфонного типа является герметичный гибкий металлический гофрированный баллон, частично заполненный жидкостью, температура кипения которой несколько ниже температуры кипения воды. При низкой температуре охлаждающей жидкости давление внутри гофрированного баллона ниже атмосферного снаружи и гофр сжимается, удерживая клапан закрытым и не допуская циркуляцию воды через радиатор.
При температуре вблизи температуры кипения жидкости в гофре внутренне и внешнее давления выравниваются, и гофрированный баллон начинает расширяться, открывая клапан. Это происходит при температуре около 70 –80°С, а при достижении температуры приблизительно 85 – 90°С клапан открывается полностью.
Рис. 10 Термостат с восковым элементом: 1 –мостик; 2 –упорный палец; 3 –клапан; 4 –отверстие; 5 –фланец; 6 –пружина; 7 –капсула; 8 – резиновая втулка
Действие термостата с восковым элементом основано на изменении объема некоторых видов воска вблизи температуры плавления. Рабочий орган представляет собой неподвижный металлический цилиндр или капсулу 7 (рис. 10), заполненную воском, в который погружен упорный палец 2. Гибкая резиновая втулка 8 вокруг пальца служит для уплотнения верхней части капсулы, чтобы избежать утечки воска.
Термостат вместе с фланцем 5 заключен в корпус, таким же образом, как и термостат с гофрированной трубкой, а упорный палец 2 прикреплен к мостику 1, проходящему через фланец. Клапан 3 прикреплен к капсуле 7 и, перекрывая отверстие во фланце, удерживается в закрытом состоянии пружиной 6, когда термостат холодный. Расширяющийся воск, во время его плавления, давит на упорный палец, который открывает клапан.
Срок службы этого термостата составляет около 100.000 км пробега и ограничивается тем, что температура открывания все время растет из-за деформации резиновой втулки. Такой термостат значительно более прочный, чем термостат с гофрированным баллоном, поэтому его внезапный и полный выход из строя маловероятен. Тем не менее, если такая внезапная поломка все же случится, клапан останется закрытым, что приведет к перегреву двигателя, но если в резиновой втулке 8 под упорным пальцем появится утечка, клапан останется заблокированным в открытом состоянии.
Отверстие 4 действует как вентиляционное отверстие, предотвращая захват воздуха под клапаном, когда система заполняется, а установленный свободно качающийся штифт предотвращает забивание отверстия.
2. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СИСТЕМЫ ОХЛАЖДЕНИЯ
У нас в стране принята планово-предупредительная система технического обслуживания и ремонта автомобилей. Сущность этой системы состоит в том, что техническое обслуживание осуществляется по плану, а ремонт – по потребности.
Принципиальные основы планово-предупредительной системы технического обслуживания и ремонта автомобилей установлены действующим «Положением о техническом обслуживании и ремонте подвижного состава автомобильного транспорта».
Техническое обслуживание является профилактическим мероприятием, проводимым в плановом порядке через определенный пробег автомобиля. Оно предназначено для поддержания подвижного состава в технически исправном состоянии, уменьшения интенсивности изнашивания деталей, а также для выявления отказов и неисправностей с целью их своевременного устранения.
Операции ТО или ремонта проводят с предварительным контролем или без него. Основным методом контроля является определение технического состояния автомобиля, его агрегатов и механизмов.
Техническое обслуживание подразделяют по периодичности, выполняемым операциям и трудоемкости на следующие виды: ежедневное техническое обслуживание (ЕО); первое техническое обслуживание (ТО-1); второе техническое обслуживание (ТО-2) и сезонное обслуживание (СО).
Техническое обслуживание включает в себя следующие виды работ: уборочно-моечные, контрольно-диагностические. Крепежные, смазочные, заправочные, регулировочные, электротехнические и другие работы, выполняемые, как правило, как правило, без разборки агрегатов и снятия с автомобиля отдельных узлов и механизмов. Если при ТО нельзя убедиться в полной исправности отдельных узлов, то их следует снимать с автомобиля для контроля на специальных стендах и приборах.
При ЕО (ежедневном обслуживании) системы охлаждения после пуска двигателя и его работы в режиме холостого хода около минуты нужно проверить уровень жидкости в радиаторе и при необходимости долить ее.
Ежедневно необходимо проверять натяжение ремня привода жидкостного насоса и генератора, отсутствие подтеканий.
Во время работы двигателя и сразу после его остановки уровень жидкости повышен в связи с ее расширением при нагреве. Поэтому контроль уровня охлаждающей жидкости следует производить на холодном двигателе (желательно при температуре около 20°С). Уровень охлаждающей жидкости должен быть на автомобилях ВАЗ на 2…3 см выше риски с отметкой «MIN» в расширительном бачке.
При использовании в качестве охлаждающей жидкости водные растворы Тосола-АМ, необходимо доливать дисцилированную воду.
При перегреве охлаждающей жидкости надо открывать пробки радиатора и расширительного бачка осторожно, так как при этом возможно выбрасывание горячей жидкости из горловины. Заливать холодную жидкость в горячий двигатель нельзя, так как это может привести к образованию трещин в рубашке охлаждения блока цилиндров.
