Анализ системы охлаждения двигателя ВАЗ-2106
В летнее время нужно следить за чистотой сердцевины радиатора. При засорении ее следует прочистить струей воды или сжатого воздуха, направленного на сердцевину со стороны вентилятора.
При То-1, кроме работ по ежедневному техническому обслуживанию, проверить и при необходимости подтянуть крепления всех деталей системы охлаждения двигателя (радиатора, жидкостного насоса, вентилятора, жидкостн
ых патрубков и шлангов).
Смазать трущиеся детали жидкостного насоса, вентилятора с помощью нагнетательного насоса через пресс-масленки (если это предусмотрено техническими условиями).
Если требуется слить жидкость из системы охлаждения, нужно снять пробку радиатора и открыть сливные краны радиатора, блока цилиндров и отопителя. При наличии предпускового подогревателя открыть краны котла, насосного агрегата. При замерзании кранов в открытом положении закрывать их нужно после заливки в систему жидкости в процессе прогрева двигателя, когда она потечет из кранов. Необходимо систематически следить за состоянием всех уплотнений, не допускать течи жидкости из системы охлаждения.

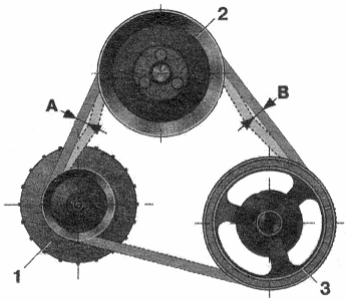

При ТО-2, кроме работ по первому техническому обслуживанию, необходимо закрепить радиатор, жидкостный насос и при необходимости заменить детали крепления. Проверить натяжение ремня жидкостного насоса, а также его состояние (на его поверхности не должно быть порезов, расслоений, обрывов нитей корда). Также, если это необходимо – проверить производительность насоса на стенде.
При СО (сезонном обслуживании) промыть систему охлаждения для удаления из нее накипи, ржавчины, осадков.
Сначала нужно промыть двигатель, а затем радиатор, направляя поток промывочной воды обратно циркуляции охлаждающей жидкости в двигателе. Перед этим с двигателя снять термостаты, вывернуть из блока цилиндров и радиатора сливные краны, отсоединить трубопроводы, идущие к расширительному бачку, и закрыть отверстия пробками.
Промывать двигатель следует до тех пор, пока сливаемая вода не станет совершенно чистой. Затем устанавливают трубопроводы, соединяющие двигатель с радиатором и расширительным бачком. После этого направляют из шланга воду под сильным напором в отверстие патрубка термостата и прекращают подачу лишь после того, как из отверстий сливных кранов потечет чистая вода, без примесей. Перед установкой сливные краны прочистить, промыть и проверить их исправность.
Радиатор нужно промывать, пользуясь шлангом, под сильным напором воды, через нижний патрубок радиатора, чтобы вода выливалась через верхние патрубки. Для отвода воды надеть шланги на верхние патрубки радиатора.
Если вода жесткая, то перед заливкой в систему охлаждения ее необходимо смягчить, т.е. удалить соли кальция (прокипятить, добавить в воду специальные добавки и др.).
Для удаления накипи применяют раствор каустической соды – 0,8 кг, 0,5 л керосина на 10 л воды – для двигателей с чугунными головками цилиндров. Для двигателей с чугунными и алюминиевыми головками блока применяют 4%-ный раствор ингибированной соляной кислоты.
Перед заливкой соляной кислоты систему охлаждения промывают холодной водой в течение 5-10 мин, после чего заполняют раствором, пускают двигатель и прогревают его, пока температура не поднимется до 40°С. Раствор сливают через 5 мин. Для нейтрализации соляной кислоты заполняют систему специальным раствором и прогревают до температуры 60°С. После этого слить раствор и промыть систему водой.
При использовании воды для охлаждения двигателя независимо от продолжительности предпочтительнее применять дождевую или снеговую воду, так как в ней нет солей.
3. ОСНОВНЫЕ НЕИСПРАВНОСТИ И РЕМОНТ СИСТЕМЫ ОХЛАЖДЕНИЯ
Основные неисправности системы охлаждения имеют следующие признаки:
подтекание охлаждающей жидкости;
перегрев или переохлаждение двигателя;
повышенный шум при работе жидкостного насоса.
Подтекание охлаждающей жидкости может быть вызвано негерметичностью соединений шлангов системы охлаждения со штуцерами и патрубками, неплотностью соединений фланцев патрубков, негерметичностью спускных пробок и краника отопителя, повреждением шлангов, трещинами в бачках и сердцевине радиатора, износом самоподжимного сальникового уплотнения жидкостного насоса (при вытекании жидкости из дренажного отверстия насоса).
Контроль герметичности системы охлаждения производится специальным устройством, которое устанавливают вместо пробки на горловину радиатора или расширительного бачка и при помощи насоса устройства создают избыточное давление в системе 0,05…0,07 МПа, при котором не допускается просачивание жидкости из системы. Однако обычно подтекание жидкости легко обнаруживается по мокрым следам на месте стоянки, а также по снижению уровня охлаждающей жидкости в системе охлаждения.
Негерметичность соединений шлангов и фланцев патрубков устраняется подтяжкой их креплений – хомутов и резьбовых деталей. Поврежденные шланги и негерметичные пробки, и краники заменяют на новые.
Подтекание жидкости через трещины в бачках или сердцевине радиатора устраняется заделкой трещин при помощи пайки или заклеивания. Незначительное подтекание жидкости через радиатор может быть устранено при помощи добавления в охлаждающую жидкость специальных герметиков. Однако применение герметиков устраняет подтекание жидкости, как правило, лишь на небольшое время и может иметь вредные для системы охлаждения двигателя последствия. При добавлении герметика его частицы осаждаются не только на поврежденные места, но и на остальные поверхности, увеличивая отложения на внутренних поверхностях элементов системы охлаждения. Это может ухудшить циркуляцию жидкости в системе и соответственно снизить эффективность охлаждения двигателя и работу отопителя. В этом случае помимо замены негерметичного радиатора потребуется тщательно промыть всю систему охлаждения.
В случае вытекания жидкости через дренажное отверстие корпуса жидкостного насоса необходимо снять его с автомобиля для ремонта (замены деталей сальникового уплотнения) или замены. Недопустимо устранять подтекание закрытием отверстия. Это неизбежно приведет к попаданию жидкости в подшипники насоса и к их разрушению.
Перегрев двигателя характеризуется повышенной температурой и возможным закипанием охлаждающей жидкости. Возникает он вследствие:
недостаточного уровня охлаждающей жидкости;
пробуксовки или обрыва ремня привода жидкостного насоса;
неисправности электровентилятора;
поломки крыльчатки жидкостного насоса;
неисправности термостата;
засорения воздушных проходов в сердцевине радиатора;
отложения загрязнений и накипи в радиаторе и на стенках рубашки охлаждения.
При перегреве двигателя охлаждающая жидкость значительно увеличивается в объеме и может происходить ее выход через пробку распределительного бачка. Кроме того, при перегреве происходит потеря мощности двигателя вследствие ухудшения наполнения цилиндров горючей смесью, а также падению давления и выгорание масла, что приводит к усиленному изнашиванию поршневой группы и цилиндров.
