Разработка технологического процесса текущего ремонта жидкостного насоса автомобиля ВАЗ-2109

1.2 Техническая характеристика насоса охлаждающей жидкости

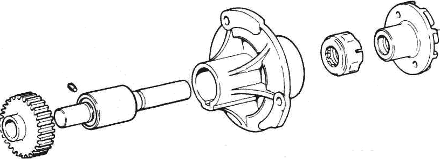

Насос охлаждающей жидкости 27 центробежного типа (рис 1, рис 2). Корпус 30 насоса изготавливается из сплава алюминия, валик 34 устанавливается в двухрядном шариковом подшипнике 32, который в корпусе стопорится винтом 31. Чтобы винт не ослабевал, контуры гнезда стопорного винта расчеканиваются после сборки. Подшипник не имее

т внутренней обоймы, роль обоймы выполняет валик насоса. При сборке подшипник заполняется смазкой Литол-24 и в дальнейшем не смазывается, исключая некоторых конструкций насоса разных производителей. На передний конец валика напрессовывается зубчатый шкив 33, на задний крыльчатка 36. Зубчатый шкив изготавливается из металлокерамической композиции. К торцу крыльчатки. закаленному токами высокий частоты, на глубину 2-3 мм прижимается упорное уплотнительное кольцо 29 сальника 35, изготовленное из графитовой композиции. Сальник неразборный, запрессовывается в корпус насоса и предотвращает подтекание охлаждающей жидкости.

Система охлаждения ВАЗ 2109 рисунок 1

рисунок 2

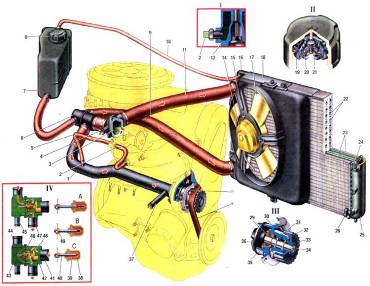

Система охлаждения жидкостная закрытого типа с принудительной циркуляцией жидкости, с расширительным бачком 7. Система имеет насос 27 охлаждающей жидкости. неразборный термостат 6 термостат с твёрдым термочувствительным наполнителем имеет основной и дополнительный клапаны. Начало открытия основного клапана при температуре охлаждающей жидкости (87±2) ºС, ход основного клапана при достижении температуры 102 ºС не менее 8 мм, электровентилятор, радиатор 18 с расширительным бачком 7, трубопроводы. шланги, сливные пробки. Привод насоса осуществляется от зубчатого ремня 28 привода распределительного вала. Вместимость системы, включая отопи- толь салона, составляет 7, 8 л. Для контроля температуры жидкости имеется датчик 12, который завернут в рубашку охлаждения головки блока цилиндров. Указатель температуры жидкости устанавливается на комбинации приборов. При работе двигателя нагретая в рубашке охлаждения блока и головки блока цилиндров жидкость поступает через выпускной патрубок 3 по шлангу 11 в радиатор для охлаждения или в термостат 6, в зависимости от положения клапанов термостата. Далее охлаждающая жидкость всасывается насосом 27 и направляется в рубашку охлаждения двигателя. По шлангам 2 и 5 обеспечивается циркуляция жидкости и подогрев горючей смеси во впускной трубе и подогрев зоны дроссельной заслонки первой камеры карбюратора. К системе охлаждения через патрубки 4 и 37 шлангами подключается радиатор отопителя салона автомобиля. Радиатор 18 разборный трубчатопластинчатый с пластмассовыми бачками 16 и 25. Сердцевина радиатора состоит из алюминиевых трубок 22 и алюминиевых охлаждающих пластин 23, крепится к пластмассовым бачкам и уплотняется резиновыми прокладками. Радиатор не имеет заливной горловины, верхний патрубок бачка 16 соединяется шлангом 10 с расширительным бачком. Левый бачок 16 имеет также подводящий и отводящий патрубки для подсоединения шлангов 11 и 9. Правый бачок 25 радиатора имеет сливную пробку 26 и датчик 24 включения и выключения электровентилятора. Расширительный бачок 7 изготавливается из полупрозрачной пластмассы, крепится ремнем к кронштейнам левого брызговика кузова. Нижний патрубок расширительного бачка соединяется шлангом с термостатом. Для предотвращения образования паровых пробок верхний патрубок бачка соединяется шлангом 10 с патрубком радиатора. Бачок имеет заливную горловину, закрываемую пластмассовой пробкой 8 с выпускным (паровым) 20 и впускным 21 клапанами. Клапаны в пробке устанавливаются в отдельном неразборном корпусе 19. Давление начала открытия выпускного клапана составляет 1, 1 кгс/см'', впускного - 0,03- 0, 13 кгс/см*. Для полного слива жидкости из системы должны быть вывернуты сливные пробки из бачка радиатора и из блока цилиндров, а также обязательно должна сниматься пробка 8 расширительного бачка. Электровентилятор состоит из электродвигателя 14 и крыльчатки 17. Крыльчатка четырехлопастная, изготавливается из пластмассы. Лопасти крыльчатки имеют переменный по радиусу угол установки и для уменьшения шума переменный шаг по ступице. Крыльчатка устанавливается на валу электродвигателя и поджимается гайкой. Для лучшей эффективности работы электровептилятор находится в кожухе 15, который крепится на кронштейнах радиатора в четырех точках. Электровентилятор в сборе устанавливается в резиновых втулках и крепится гайками на шпильках кожуха. Включение и выключение электровентилятора осуществляется в зависимости от температуры охлаждающей жидкости датчиком 24 типа ТМ-108, завернутым в бачок радиатора с правой стороны. Температура замыкания контактов датчика 99+3"С, размыкания 94+3"С. Термостат системы охлаждения ускоряет прогрев двигателя и поддерживает необходимый тепловой режим. При оптимальном тепловом режиме температура охлаждающей жидкости должна быть 85-95'С. Термостат 6 состоит из корпуса 42 и крышки 43, которые завальцовываются вместе с седлом основного клапана 46. Термостат имеет входной патрубок 44 входа охлажденной жидкости из радиатора, входной патрубок 41 шланга перепуска жидкости из головки блока цилиндров в термостат, патрубок 47 подачи охлаждающей жидкости в насос и патрубок 45 шланга расширительного бачка. Основной клапан 46 запрессовывается в стакан, в котором завальцована резиновая вставка 39. В резиновой вставке находится стальной полированный поршень 40, закрепленный на неподвижном держателе 49. Между стенками стакана и резиновой вставкой находится термочувствительный твердый наполнитель 38. Основной клапан прижимается к седлу пружиной. На основном клапане крепятся две стойки, на которых устанавливается перепускной клапан 48, поджимаемый пружиной. Термостат, в зависимости от температуры охлаждающей жидкости, автоматически включает или отключает радиатор системы охлаждения, пропуская жидкость через радиатор, или минуя его.

1.3 Перечень работ по ТР

Обслуживание насоса в основном заключается в замене изношенных деталей на новые так как восстановление деталей имеющих дефекты намного сложнее и экономически не целесообразно. Для продления срока службы подшипника насоса необходимо при проведении ТО-1 смазать через отверстие в корпусе насоса смазкой Литол-24. При износе некоторых деталей водяного насоса восстановлению подлежит: посадочное место шкива привода жидкостного насоса, посадочное место крыльчатки на валу, все эти детали насаживаются с большим натягом без которого работоспособность их невозможна, восстановление заключается в наращивание слоя металла на посадочном пояске до номинальных размеров гальваническим способом но не более допустимого возможного. Восстановлению подлежат небольшие трещины, сколы в алюминиевом корпусе насоса, которые возникают в следствии перекоса при затягивании болтов насоса при установке, усталостного напряжения в металле или просто по неосторожности, восстановление заключается в наращивание или заварке трещин аргонно-дуговой сваркой с последующей обработкой. Восстановлению подлежит внутренняя резьба в корпусе насоса под стопорный винт так как она алюминиевая то испортить её легче всего восстановление заключается в рассверливание отверстия под следующий диаметр винта с нарезанием мечиком соответствующей винту резьбы (шаг, тип). Возможно так же восстановление зубчатого шкива, форма зуба которого бывает прямоугольной или трапециидальной, износ которой приведёт к ухудшению циркуляции охлаждающей жидкости в системе в результате проскакивания ремня, уменьшения его натяжения из-за чего возможен и его обрыв и в конечном итоге выход из строя двигателя. Восстановление заключается в гальваническом наращивание зубьев с последующей обработкой для придания правильной геометрической формы соответствующей первоначальной формы зуба. Такие детали насоса как сальник, двухрядный роликовый подшипник, роль внутренней обоймы которого играет валик, и крыльчатка восстановлению не подлежат.
