Выбор основных параметров, расчёт и конструирование тепловозов

Рис 11. Сравнение тяговых удельных характеристик серийного и проектируемого тепловоза

Таблица 11

Относительные тяговые характеристики проектируемого и серийного тепловозов

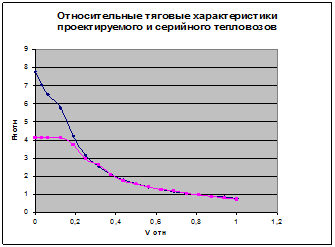

Рис 12. Сравнение относительных тяговых характеристик серийного и проектируемого тепловоза

Синим цветом показана тяговая характеристика проектируемого тепловоза, а сиреневым – тепловоза прототипа.

Анализ удельных тяговых характеристик проектируемого и взятого за прототип тепловозов показал, что у серийного тепловоза участок ограничения по сцеплению лежит ниже, чем у проектируемого, сила тяги несколько больше вследствие того, что проектируемый локомотив имеет ряд конструктивных решений, которые позволяют увеличить силу сцепления колеса с рельсом, а значит и увеличить силу тяги.

ЗАКЛЮЧЕНИЕ

В курсовой работе произведено проектирование пассажирского тепловоза мощностью 2200 кВт в секции. Спроектированный тепловоз отвечает техническим требованиям, предъявляемым к нему министерством транспорта, имеет ряд новых технических решений, которые позволили повысить тяговые свойства локомотива, его КПД, улучшить условия взаимодействия колесных пар и пути, сократить затраты мощности на собственные нужды, повысить надежность конструкций локомотива:

· передача переменно-постоянного тока;

· электропривод вентилятора охлаждающего устройства;

· электропривод компрессора;

ЛИТЕРАТУРА

1. Тепловозы маневровые. Технические требования. М. 2002.

2. Конструкция и динамика тепловозов. Изд. 2-е, доп., под ред Иванова В. Н. М.: Транспорт, 1974. – 336 с.

3. Выбор основных параметров, расчет и конструирование тепловозов: Методические указания. Часть 1 – М.: МИИТ, 2003. – 64 с.

4. Выбор основных параметров, расчет и конструирование тепловозов: Методические указания. Часть 2 – М.: МИИТ, 2003. – 47 с.
