Ремонт электроподвижного состава

- остроконечный накат гребня в зоне поверхности на расстоянии 2мм от вершины гребня и до 13мм от круга катания;

- острые поперечные риски и задиры на шейках предподступичных частях осей;

- протертое место на средней части оси локомотива глубиной более 4мм, на оси МВПС – более 2,5 мм;

- местное или общее увеличение ширины бандажа или обода цельнокатаного колеса более 6мм;

- ослаб

ление бандажного кольца в сумме на длине более 30%, не более чем в трех местах для локомотивов и 20% для МВПС, а также ближе 100мм от замка кольца;

- толщину бандажей колесных пар менее (мм):

- электровозов, кроме ВЛ22, ВЛ23, ВЛ8, ВЛ60 всех индексов – 45;

- моторных вагонов МВПС – 35;

- толщина ободьев цельнокатаных колес менее (мм):

прицепных вагонов МВПС – 25;

тепловозов – 30;

- трещины в ободе, диске, ступице и бандаже колеса ТПС;

- кольцевые выработки на поверхности катания у основания гребня глубиной более 1мм.

4. Инструменты.

Для определения профиля поверхности катания колеса в лабораторной работе был использован универсальный шаблон УТ1.

Шаблон модели УТ1 предназначен для измерения и контроля следующих геометрических параметров колесных пар ТПС: толщины гребня, параметра крутизны гребня (выявления опасной формы), высоты гребня.

Толщина гребня - расстояние, измеренное по горизонтали на высоте 13мм от поверхности круга катания колеса между двумя точками, лежащими по разные стороны от вершины гребня;

Параметр крутизны гребня - это расстояние, измеренное по горизонтали между двумя точками наружной поверхности гребня, одна в 2мм от вершины, а другая - 13мм от круга катания колеса. Он характеризует изменение формы и размеров гребня.

Высота гребня – расстояние, измеренное по вертикали между вершиной гребня и поверхностью круга катания бандажа.

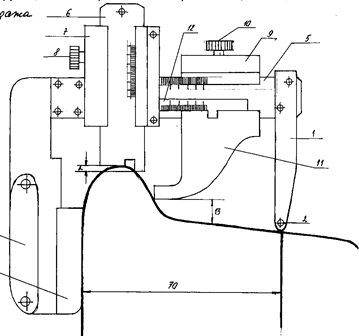

Рисунок 2 – Эскиз шаблона универсального (модельУТ1)

5. Результаты измерения

В ходе выполнения лабораторной работы были выполнены измерения, которые занесены в таблицу 1.

Таблица 1 - Результаты измерений

Толщина гребня была измерена специальным шаблоном.

Вывод: осмотренная колесная пара имеет профиль ДМеТИ, все размеры соответствуют норме. Колесная пара бракуется по дефектам, выявленным в результате осмотра

1.Длина ползуна 35мм

2.В точке 11 навар на гребне

3. В точке 2 задир на гребне

Список литературы.

1. Инструкция по формированию, содержанию и ремонту колесных пар тягового подвижного состава железных дорог ЦТ №329.

2. Правила технической эксплуатации железных дорог Российской Федерации ЦРБ - 756 от 26.05.2000г.

Лабораторная работа №3.

«Диагностирование технического состояния зубчатых колес

шестеренок».

Цель работы: Ознакомиться с характерами дефектов зубчатых передач, получить практические навыки измерений износа зубчатых передач.

1.Теоретическая часть.

Дефекты, выявленные в эксплуатации:

1.1 Дефекты поверхности. К ним относятся:

- износ по толщине зуба;

- остроконечный износ;

- выщербины;

- сколы у торцов зубьев.

1.2 К трещинам и изломам относятся:

- трещины у основания ножки зуба и во впадине

- трещины и прижоги на рабочих поверхностях зубьев

- изломы зубьев и сквозные трещины

- разрыв шестерни, идущий от посадочного отверстия

1.3 К дефектам сборки относятся:

- Ослабление посадки и проворот шестерни.

Дефекты, выявленные при техническом контроле и в процессе изготовления шестерен бывают общими и закаленного слоя.

2. Описание изделия.

В ходе выполнения лабораторной работы практически был произведен замер ширины зуба венца зубчатого колеса и малой шестерни специальным шаблоном – штангензубомером.

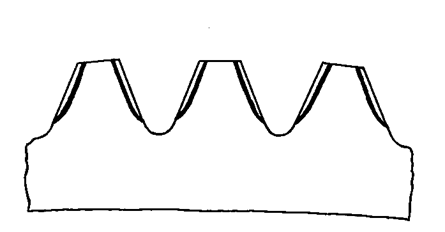

Рисунок 1 – Внешнее проявление и способ выявления дефекта.

Уменьшение толщины зубьев, определяемое специальным шаблоном.

2.1 Причины появления.

Отсутствие или недостаточность смазки в кожухе;

Пониженная, по отношению к требуемой по стандарту, твердость закаленного слоя из-за нарушения режима закалки в т.ч.

- неоднородность структуры закаленного слоя

- обводнение смазки

- монтажные отклонения (нарушение межосевого расстояния, перекос).

2.2 Меры предупреждения.

Усиление контроля за состоянием кожухов зубчатых передач;

Контроль за наличием и техническим состоянием смазки;

Контроль за технологией процесса закалки зубчатых колес;

Контроль за монтажом зубчатых передач.

2.3 Предложения по устранению дефекта.

При износе производить механическую обработку с восстановлением эвольвентного профиля;

При предельном износе колесо браковать.

3. Требования

Зубчатые передачи.
