Ремонт электроподвижного состава
4. Инструменты

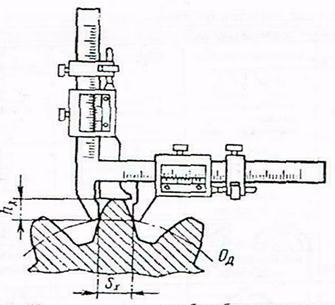

При выполнении лабораторной работы мы использовали специальный шаблон зубомер.
 |
Измерения были выполнены на колесной паре электровоза ВЛ-10 с косозубой передачей, толщина зуба шестерни при измерении составила 16,2мм. Измерения выполнены на высоте 12,71мм. Толщина зуба колеса при измерении составила: 13,7мм измеренная на высоте 8,21мм.
Измерения были выполнены на колесной паре электровоза с косоозубой передачей и шестерни, а также шестерни тепловоза
Параметры Значение параметра Примечание Норма Фактически 1.Дефекты (перечислить) 2.Толщина зубьев зубчатых
колёс и венцов,мм 14,58мм 13,7мм Браковочный11,0мм электровоз ВЛ-10;
3.Толщина зубьев шестерён,мм 17,87мм
19,5мм 16,2мм
17,8мм Браковочный14,4мм электровоз ВЛ-10;
Браковочный 16,5мм тепловоз 2ТЭ10. 6.Вывод:
При осмотре зубчатого колеса косозубой передачи обнаружены сколы, смещение металла – к эксплуатации непригодна;
При осмотре шестерни косозубой передачи и шестерни тепловоза обнаружены сколы, износ толщины зуба в пределах нормы к эксплуатации пригодна.
Литература:
1) Виноградов Ю. Н. Выбор показателей использования электровозов для дифференцирования пробегов между их ремонтами. Вестник ВНИИЖТ 1975, №1.-с 6-9
2) Инструкция по формированию, ремонту и содержанию колесных пар ТПС. –М.: Транспорт 1995.-121 с.
3) Находкин В.М. Технология ремонта ТПС. –М.: Транспорт, 1998.- 461 с.
