Техническая характеристика, устройство и работа тормозной системы автомобиля ВАЗ-2106

Проверка технического состояния тормозной системы

Проверка трубопроводов и соединений

Для предупреждения внезапного отказа тормозной системы тщательно проверьте состояние всех трубопроводов:

Ø При отсутствии в приводе тормозов воздуха педаль тормоза не должна проходить более 1/2-2/3 своего хода.

Ø металлические трубопроводы не должны иметь вмятин,

трещин и должны быть расположены вдали от острых кромок, которые могут их повредить;

Ø тормозные шланги не должны иметь сквозных трещин на наружной оболочке и не должны соприкасаться с минеральными маслами и смазками, растворяющими резину; сильным

Ø нажатием на педаль тормоза проверьте, не появятся ли на шлангах вздутия, свидетельствующие о неисправностях;

Ø все скобы крепления трубопроводов должны быть хорошо затянуты; ослабление креплений приводит к вибрации, вызывающей поломки;

Ø не допускается утечка жидкости из штуцеров; при необходимости затяните гайки до отказа, не подвергая трубопроводы деформации.

Детали заменяйте новыми, если есть малейшее сомнение в их пригодности.

Гибкие шланги независимо от их состояния заменяйте новыми после 100 000 км пробега или после пяти лет эксплуатации автомобиля, чтобы предупредить внезапные разрывы вследствие старения. Через пять лет эксплуатации рекомендуется тормозную жидкость заменять новой.

Проверка работоспособности вакуумного усилителя

Нажмите 5-6 раз на педаль тормоза при неработающем двигателе, чтобы создать в полостях А и Е (рис.2) одинаковое давление, близкое к атмосферному. Одновременно по усилию, прикладываемому к педали, определите, нет ли заеданий корпуса 22 клапана.

Остановите педаль тормоза в середине ее хода, запустите двигатель. При исправном вакуумном усилителе педаль тормоза после запуска двигателя должна " уйти вперед" .

Если педаль " не уходит вперед" , проверьте крепление наконечника 29, состояние и крепление фланца 1, шланга к наконечнику и штуцеру впускной трубы двигателя, так как ослабление крепления или их повреждение резко снижает разрежение в полости А и эффективность работы усилителя.

В случае самопроизвольного торможения автомобиля проверьте при работающем двигателе вакуумный усилитель на герметичность сначала при отпущенной, а затем нажатой неподвижной педали тормоза. " Присасывание" защитного колпачка 12 к хвостовику корпуса клапана и шипение подсасываемого воздуха указывает на недостаточную герметичность усилителя.

Проверка работоспособности регулятора давления

Установите автомобиль на подъемник или смотровую канаву, очистите регулятор давления и защитный чехол от грязи.

Осторожно снимите защитный чехол с регулятора давления, удалите остатки смазки и очистите соединение " торсион—поршень" .

Попросите помощника нажать на педаль тормоза с усилием 686-784 Н (70-80 кгс) и одновременно наблюдайте за выступающей частью поршня регулятора давления. Если поршень перемещается относительно корпуса регулятора давления на 0,5-0,9 мм, закручивая при этом торсионный рычаг, то регулятор давления работоспособен.

Проверка тормозного диска

При повреждении или очень глубоких рисках, а также при износе, когда толщина диска становится менее 9 мм, замените диск новым.

Примечание. Менять тормозной диск необходимо только вместе со ступицей подшипников переднего колеса, так как его окончательная обработка проводится в сборе со ступицей.

Проверка тормозных колодок

Минимальная допустимая толщина накладок для колодок передних и задних тормозов 1.5 мм

Проверка тормозных барабанов.

Осмотрите их. Если на рабочей поверхности имеются глубокие риски или чрезмерная овальность, расточите барабаны. Наибольшее допустимое увеличение номинального диаметра барабана 251 мм.

Проверка деталей стояночного тормоза

Тщательно проверьте состояние на обрыв или перетирание проволок. Удостоверьтесь, что зубья сектора и защелки рукоятки не повреждены.

Проверьте исправность пружины. Она должна обеспечивать возврат рычага в нерабочее положение.

Проверьте состояние оболочки заднего троса и крепление наконечников на оболочке, а также убедитесь, что трос свободно перемещается внутри оболочки.

Проверка уровня тормозной жидкости и датчика

При установленной крышке уровень должен доходить до нижней кромки заливной горловины.

Включите зажигание и нажмите на выступ крышки бачка. При этом должна загореться контрольная лампа в комбинации приборов.

Регулировка и ремонт тормозной системы автомобиля ВАЗ-2106

Регулировка привода тормозов

Свободный ход педали тормоза при неработающем двигателе должен составлять 3-5 мм. Эту величину получают, регулируя положение выключателя 6 (рис, 10) стоп-сигнала.

Если выключатель стоп-сигнала излишне приближен к педали, то происходит неполное растормаживание колес при отпущенной педали.

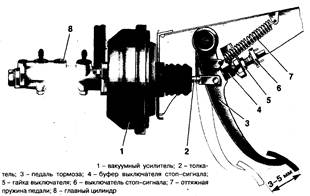

Рис. 10

Положение выключателя стоп-сигнала регулируется его перемещением при отпущенной гайке 5 (рис. 10). Установите его так, чтобы буфер стоп-сигнала слегка касался упора педали, при этом свободный ход педали должен быть 3-5 мм. По окончании регулировки затяните гайку 5.

Предупреждение.Свободный ход педали тормоза регулируйте при неработающем двигателе.

Если перемещением выключателя стоп-сигнала не удается устранить неполное растормаживание тормозных механизмов, то отсоедините от вакуумного усилителя главный цилиндр привода тормозов и проверьте выступание регулировочного болта 28 (рис. 2) относительно плоскости крепления фланца главного цилиндра (размер 1,25-0,2 мм). Этот размер можно установить, придерживая специальным ключом конец штока 3, а другим ключом завертывая или отвертывая болт 28.

Регулировка стояночного тормоза

Рис. 11

Если стояночный тормоз не удерживает автомобиль на уклоне 25% или включается при перемещении рычага более чем на 5-7 (4-8 для автомобилей выпуска 1996 и поздних лет) зубцов храпового устройства, отрегулируйте его в следующем порядке:

— поднимите рычаг на 1-2 зубца сектора (эта операция выполняется только для зубчатого сектора " старой" конструкции);

— ослабьте контргайку 4 (рис.11) натяжного устройства и, завертывая регулировочную гайку 5, натяните трос так, чтобы ход рычага составил 4-5 (2-4) зубцов по сектору и затяните контргайку;

Примечание. Если тросы заменены новыми, то произведите два-три раза торможение, прикладывая к рычагу привода стояночного тормоза усилие, равное приблизительно 392 Н (40 кгс). При этом произойдет вытяжка тросов.

— выполнив несколько торможений, убедитесь, что ход рычага не изменился и автомобиль при этом ходе затормаживается.

Удаление воздуха из гидропривода тормозов

Рис . 12. Удаление воздуха из гидропривода тормозов
