Техническая характеристика, устройство и работа тормозной системы автомобиля ВАЗ-2106

Рабочие полости цилиндров соединены между собой трубопроводом 2 (5). Во внешний цилиндр ввернут штуцер 1 (6) для прокачки контура привода передних тормозов, во внутренний — штуцер шланга для подвода тормозной жидкости.

Поршень 3 упирается в тормозные колодки 16, которые установлены на пальцах 8 и поджимаются к ним пружинами 15 (7). Пальцы 8 удерживаются в цилиндре шплинтами 14 (9).

Торм

озной диск 18 крепится к ступице колеса двумя установочными штифтами.

При торможении поршни под давлением жидкости выдвигаются из колесных цилиндров и поджимают колодки к тормозному диску. На передних колесах создается тормозной момент. При движении поршни увлекают за собой уплотнительные кольца 6, которые при этом скручиваются. При растормаживании, когда давление в приводе передних колес падает, поршни за счет упругой деформации колец 6 вдвигаются обратно в цилиндры. При этом накладки тормозных колодок будут находиться в легком соприкосновении с тормозным диском. При износе накладок, когда зазор в тормозном механизме увеличивается, в приводе создается большее давление жидкости, чтобы создать тормозной момент. Под действием давления жидкости поршни 3 проскальзывают относительно колец 6 и занимают новое положение в цилиндрах, которое обеспечивает оптимальный зазор между диском и колодками. При замене колодок, когда толщина накладок уменьшается до 1,5 мм, поршни вручную утапливают в цилиндры, чтобы установить новые колодки.

ТОРМОЗНЫЕ МЕХАНИЗМЫ ЗАДНИХ КОЛЕС

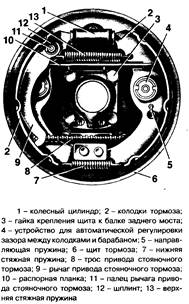

Рис. 5. Тормозной механизм заднего колеса

Тормозной механизм заднего колеса барабанного типа, с самоустанавливающимися колодками. Тормозные колодки 2 (рис. 5) с накладками, колесный цилиндр 1 и другие детали смонтированы на тормозном щите 6, который крепится к фланцу балки заднего моста.

Автоматическое устройство регулировки зазора между барабаном и накладками расположено в колесных цилиндрах (см. рис. 6). Основным его элементом является разрезное упорное кольцо 9, установленное на поршне 4 между буртиком упорного винта 10 и двумя сухарями 8 с зазором 1,25-1,65 мм. Упорные кольца установлены в цилиндре с натягом, обеспечивающим усилие сдвига колец по зеркалу цилиндра не менее 343 Н (35 кгс), что превышает усилие от стяжных пружин тормозных колодок.

При оптимальном зазоре между колодками и барабаном при торможении колодки раздвигаются до выбора зазора 1,25-1,65 мм между буртиком винта и буртиком упорного кольца. Указанный зазор обеспечивает ход колодок для создания максимального тормозного момента.

При износе накладок зазор 1,25-1,65 мм устраняется полностью, буртик на упорном винте 10 прижимается к буртику кольца 9, вследствие чего упорное кольцо сдвигается вслед за поршнем на величину износа. С прекращением торможения, усилием стяжных пружин поршни сдвигаются до упора сухарей в буртики упорных колец. Так поддерживается оптимальный зазор в тормозном механизме.

Тормозной барабан отлит из алюминиевого сплава, имеет на наружной поверхности ребра жесткости и сквозные отверстия для сообщения внутренней полости барабана с атмосферой. Внутри барабана находится чугунное кольцо , с которым контактируются тормозные колодки. Барабан крепится к фланцу полуоси двумя штифтами и дополнительно вместе с колесом болтами. В барабане выполнены два резьбовых отверстия, в которые ввертываются установочные штифты при снятии барабана. Такое снятие возможно только в том случае, когда барабан " не прикипел" к фланцу полуоси, иначе возможен срыв резьбы в отверстиях барабана. Чтобы не происходило такого " прикипания" при сборке необходимо наносить на контактирующие поверхности барабана и полуоси графитовую смазку.

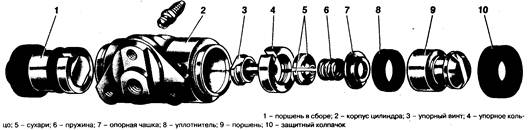

Рис. 6. Колесный цилиндр

РЕГУЛЯТОР ДАВЛЕНИЯ ЗАДНИХ ТОРМОЗОВ

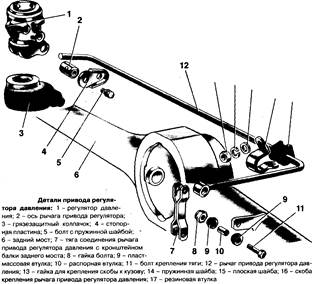

Рис. 7. Детали привода регулятора давления

В контур привода задних тормозов подключен регулятор 19 (см. рис. 1) давления, который корректирует давление в приводе задних тормозов в зависимости от положения кузова относительно балки заднего моста, т. е. в зависимости от нагрузки автомобиля. Он работает как ограничительный клапан, автоматически прерывающий подачу тормозной жидкости к задним тормозам, уменьшая вероятность юза задних колес при торможении.

Регулятор крепится на кронштейне кузова и соединяется с балкой заднего моста через торсионный рычаг 12 (рис. 7) и тягу 7. Другой конец торсионного рычага действует на поршень 10 (рис. 8).

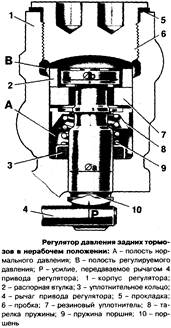

Рис. 8. Регулятор давления в нерабочем положении

В полость А жидкость поступает из главного цилиндра, а из полости В выходит в колесные цилиндры привода задних тормозов.

Сила Р, действующая на поршень от торсионного рычага, увеличивается с приближением кузова к балке моста и уменьшается при удалении от балки заднего моста.

До начала действия регулятора поршень упирается в пробку 6 под действием силы Р и пружины 9. При этом образуются зазоры, через которые полости А и В сообщаются, т. е. давление в них будет одинаковое и равно давлению в гидроприводе тормозов.

Когда срабатывают тормоза, то задняя часть автомобиля по инерции приподнимается и, следовательно, уменьшается давление на поршень со стороны рычага 1. Сила давления жидкости на верхний торец поршня с большей площадью поверхности на какой-то момент превышает силу давления жидкости, действующей на поршень снизу, и поршень опускается вниз до упора в уплотнитель 7. При этом полости А и В разъединяются и в них создается разное давление: в полости А оно будет равно давлению в главном цилиндре, а в полости В давление будет меньше на величину, которая определяет равновесие поршня, под действием давлений в полостях А и В, пружины 9 и силы торсионного рычага. Таким образом, частичным или полным разобщением полостей А и В поршнем 10 регулируется тормозной момент на задних колесах.

СТОЯНОЧНЫЙ ТОРМОЗ

Стояночный тормоз имеет механический привод от рычага 3 (рис. 9) который вместе с возвратным рычагом смонтирован на кронштейне, закрепленном к полу кузова. Возвратный рычаг соединяется пальцем с передним тросом 2, другой конец которого проходит через отверстие направляющей 9 заднего троса и на резьбовой наконечник троса навертывается гайка и контргайка. Перемещение переднего троса направляется роликом 8.

Через паз направляющей 9 проходит средняя часть заднего троса, натяжение которого регулируется гайкой, навернутой на резьбовой наконечник переднего троса. Между направляющей 9 и регулировочной гайкой устанавливается распорная втулка 10. Концы заднего троса проходят через оболочку, один конец которой крепится к щиту тормоза, а другой установлен в паз кронштейна кузова.
