Техническая характеристика, устройство и работа тормозной системы автомобиля ВАЗ-2106

Воздух, попавший в гидропривод тормозов при замене трубопровода, шлангов, уплотнительных колец или негерметичности системы, вызывает увеличение рабочего хода педали тормоза, ее мягкость" и значительно снижает эффективность действия тормозов.

Воздух удаляют сначала из одного контура, затем из др

угого, начиная каждый раз с наиболее удаленного от главного цилиндра колеса. Прокачку гидропривода проводите в следующем порядке.

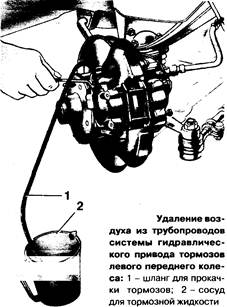

Сняв переднее колесо, наденьте на головку штуцера резиновый шланг 1 (рис. 12), а другой конец шланга опустите в прозрачный сосуд 2, частично заполненный жидкостью.

Резко нажав на педаль тормоза 3-5 раз, с интервалами между нажатиями 2-3 с, отверните на 1/2-3/4 оборота штуцер при нажатой педали. Продолжая нажимать на педаль, вытесните находящуюся в системе жидкость вместе с воздухом через шланг в сосуд. После того как педаль тормоза достигнет крайнего переднего положения и истечение жидкости через шланг прекратится, заверните штуцер выпуска воздуха до отказа. Эти операции надо повторять до тех пор, пока не прекратится выход пузырьков из шланга.

Удерживая педаль в нажатом положении, заверните штуцер выпуска воздуха до отказа и снимите шланг. Протрите насухо штуцер и наденьте защитный колпачок. Повторите операции для других колес, сначала на втором колесе этого же контура, а затем последовательно на обоих колесах второго контура. При удалении воздуха поддерживайте нормальный уровень жидкости в бачке гидропривода тормозов.

При отсутствии в приводе тормозов воздуха педаль тормоза не должна проходить более '/2-2/з своего хода.

Если тормозная жидкость полностью сливалась из системы, то перед удалением воздуха из системы:

— отверните на 1,5-2 оборота штуцеры удаления воздуха на цилиндрах всех колес;

— резко нажимая на педаль тормоза и медленно отпуская ее, завертывайте штуцеры по мере вытекания из них жидкости. Затем проведите прокачку привода, как указано выше.

Слитую при замене тормозную жидкость можно использовать для смачивания резьбовых соединений в целях облегчения их отворачивания при разборке узлов автомобиля.

Замена тормозных колодок передних колес

Колодки заменяйте новыми, если толщина накладок уменьшилась до 1,5 мм.

Для замены колодок снимите шплинты 14 (рис. 4) и пальцы 8 с пружинами. Затем выньте колодки 5 и пружины 15.

Осторожно, чтобы не повредить пылезащитные колпачки и не допустить выплескивания жидкости из бачка гидропривода, утопите поршни внутрь цилиндров. Поставьте новые колодки с новыми накладками и установите на место пальцы, пружины и шплинты, предварительно нанеся на поверхность пальцев тонкий слой консистентной смазки.

Замена тормозных колодок задних колес

Поднимите заднюю часть автомобиля и снимите колесо.

Отпустите регулировочную гайку 5 стояночного тормоза (рис. 11).

Снимите тормозной барабан, отвернув крепежные болты. Вставьте эти болты в технологические отверстия и завертывайте их до отделения барабана. При невозможности снятия используем следующие методы:

Равномерно поворачиваем барабан и нанося удары молотком через деревянный брусок по фланцу с внутренней стороны, сбиваем барабан

Вывешиваем задний мост, заводим автомобиль, выбираем 1 передачу. Раскручиваем двигатель и одновременно нажимаем педаль тормоза.

Отсоедините от рычага 9 (рис. 5) ручного привода колодок конец троса 8. Отсоедините верхнюю и нижнюю стяжные пружины колодок, отсоедините направляющие пружины 5 и снимите тормозные колодки вместе с распорной планкой 10. Раздвижными пассатижами сдвиньте внутрь поршни рабочего цилиндра

Устанавливаем новые колодки в обратном порядке

Если на рабочей поверхности имеются глубокие риски или чрезмерная овальность, расточите барабаны следущим образом: вывесите задний мост, установите снятый барабан фланцем наружу. Приведите задние колеса в движение двигателем и осторожно проточите рабочую поверхность бруском

Устанавливая обратно барабан смажьте место соприкосновения уго с полуосью графитной смазкой.

Отрегулируйте стояночный тормоз

4. Операции технического обслуживания автомобиля ВАЗ-2106 60 тыс. км

1. Проверить наличие сколов, трещин и очагов коррозии лакокрасочного покрытия кузова, повреждений мастики арок колес и днища, работу замков дверей, капота и крышки багажника

2. Проверить состояние рулевых тяг и их защитных резиновых колпачков; шаровых пальцев и защитных резиновых чехлов, рычагов и штанг подвески

3. Проверить люфт рулевого колеса

4. Проверить герметичность систем охлаждения, питания, гидравлического привода тормозов и сцепления, состояние шлангов, трубок и соединений

5. Проверить герметичность уплотнений узлов и агрегатов

6. Проверить уровень тормозной жидкости

7. Проверить уровень охлаждающей жидкости

8. Проверить состояние и натяжение ремня привода генератора

9. Проверить состояние корпуса аккумуляторной батареи, его крепление, уровень и плотность электролита

10. Проверить работу регулятора напряжения, генератора, освещение, световую сигнализацию и контрольные приборы

11. Проверить угол замкнутого состояния контактов (зазор между контактами)

12. Проверить установку момента зажигания

13. Проверить работу экономайзера принудительного холостого хода и пускового устройства карбюратора, работу приборов электропневматики

14. Проверить наличие посторонних стуков и шумов двигателя, сцепления, коробки передач, карданных валов и заднего моста

15. Проверить свободный ход педали сцепления

16. Проверить работоспособность свечей зажигания

17. Проверить эффективность работы передних и задних тормозов.

18. Проверить зазоры в подшипниках ступиц передних колес

19. Проверить уровни масла в коробке передач и заднем мосту

20. Проверить состояние амортизаторов и стабилизатора поперечной устойчивости

21. Проверить регулировку стояночного тормоза и свободный ход педали тормоза

22. Проверить работоспособность вакуумного усилителя тормозов

23. Проверить работоспособность термостата

24. Проверить уровень масла в картере рулевого механизма

25. Подтянуть крепление агрегатов, узлов и деталей шасси и двигателя

26. Отрегулировать натяжение цепи привода распределительного вала

27. Промыть и продуть фильтры карбюратора и топливного насоса

28. Промыть и продуть детали карбюратора. Отрегулировать уровень топлива в поплавковой камере.

29. Очистить и промыть гибкий трубопровод системы вентиляции картера двигателя и устройство для гашения пламени

30. Заменить фильтрующий элемент воздушного фильтра и фильтр тонкой очистки топлив

31. Отрегулировать зазоры в газораспределительном механизме

32. Отрегулировать обороты холостого хода с контролем токсичности отработавших газов

33. Промыть систему смазки двигателя

34. Заменить масляный фильтр и масло в картере двигателя

35. Заменить масло в коробке передач и заднем мосту
